20.7型ワイド液晶ディスプレイLCD-AD211Eシリーズ 仕様

仕様書印刷

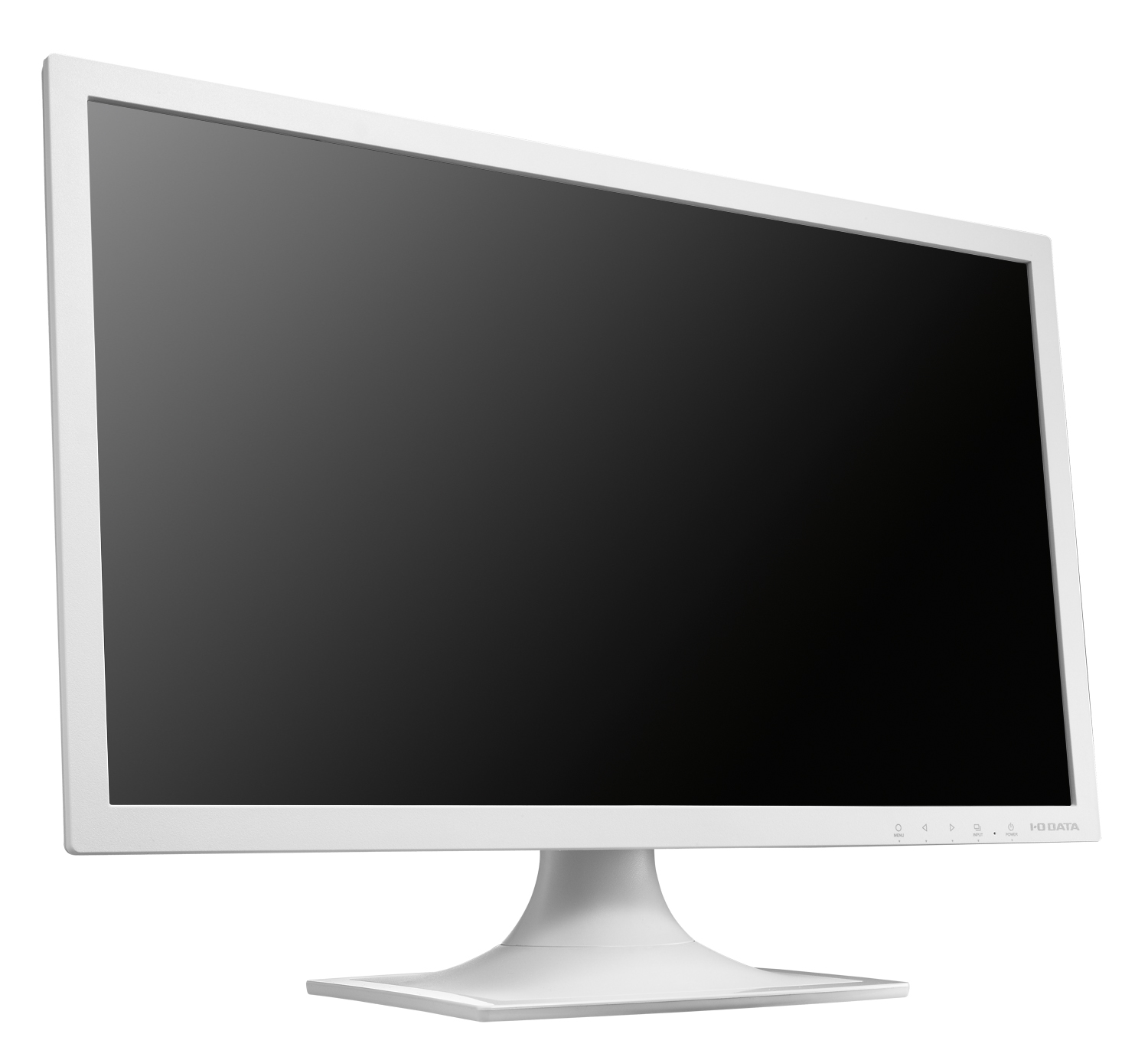

LCD-AD211Eシリーズ

「LCD-AD211Eシリーズ」は、フルHD解像度に対応したコンパクトな20.7型ワイド液晶ディスプレイです。さらに、バックライトのちらつきをなくした「フリッカーレス」設計やディスプレイ本体でブルーライトを低減させる「ブルーリダクション」機能といった目に優しい機能を搭載した液晶ディスプレイです。

対応機種

対応機種 DOS/Vマシン、Apple Macintoshシリーズ

※TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。

対応OS

対応OS
(日本語版のみ)
OSには依存しない
※ただし、解像度及び周波数が対応表範囲内に適用すること。

仕様

筐体色/型番 ホワイト/LCD-AD211EW
ブラック/LCD-AD211EB
液晶パネル パネルタイプ TFT20.7型ワイドLED/非光沢パネル
最大表示解像度 1920×1080
画素ピッチ(mm×mm) 0.2385(H)×0.2385(V)
表示面積(mm×mm) 457.92(H)×257.58(V)
最大表示色 1677万色
視野角度 上下:160° 左右:170°
最大輝度 250cd/㎡
コントラスト 1000:1
応答速度 5ms
水平走査周波数(kHz) 24.8~80.0
垂直走査周波数(Hz) 56.3~75.0
映像入力端子 アナログRGB、DVI-D(HDCP対応)
音声入出力 音声入力 -
スピーカー -
フォン端子 -
調整機能
映像設定 ECO、輝度/ECOステップ、コントラスト、色温度(6500K、7200K、9300K、ユーザー)
メニュー設定 表示時間、透過、画面情報、言語(日本語、English)
その他 スムージング、自動電源オフ、リセット
手動調整 サイズ、微調整、水平位置、垂直位置
ダイレクト設定 ブルーリダクション、輝度/ECOステップ、OSDロック、アナログ画面自動調整
定格電圧 AC100V 50/60Hz(電源内蔵)
消費電力 最大時 21W
通常使用時(オンモード) 18.5W
待機時 0.5W
パワーマネージメント VESA DPM互換
プラグ&プレイ VESA DDC2B
チルト角 上:20° 下:5° / -
高さ調整 -
VESAマウントインターフェイス ○(100mmピッチ)
盗難防止用ホール
(ケンジントンセキュリティスロット)
外形寸法
(W×D×H)
スタンドあり 490×178×352(mm)
スタンドなし 490×48×292(mm)
質量 スタンドあり 3.0kg
スタンドなし 2.7kg
スタンド 取り外し可能
梱包時質量(kg) / 寸法(W×D×H) 4.0kg/544×118×410 mm
使用温度条件 0℃~40℃
収納時:-20℃~+60℃
使用湿度条件 20%~80%(結露なきこと)
各種取得規格・法規制 VCCI Class B、UL、J-Mossグリーンマーク、RoHS指令準拠、国際エネルギースタープログラム(※)、文部科学省 学校環境衛生基準、PCグリーンラベル(Ver.13 ★★☆)、グリーン購入法
※2016年7月1日以降の国際エネルギースタープログラム適合基準には適合しておりません。
保証期間 2015年11月以前 ご購入 3年間
※パネル、バックライトを含む。
2015年12月以降 ご購入 5年間
※パネル、バックライトを含む。ただし、使用時間は30,000時間以内に限る。

※外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

●LCD-AD211Eシリーズ 信号タイミング

表示モード 水平周波数
(kHz)
垂直周波数
(Hz)
アナログ デジタル
Windows搭載パソコン 720×400 31.5 70.1
Appl Macintoshシリーズ 640×480 31.5 59.9
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
46.9 75.0
48.1 72.2
1024×768 48.4 60.0
56.5 70.1
60.0 75.0
1280×720 45.0 60.0
1280×1024 64.0 60.0
80.0 75.0
1440×900 55.5 59.5
1920×1080 67.5 60.0 ○※1
  640×480 35.0 66.7 -
832×624 49.7 74.6 -
1024×768 60.2 74.9 -

※パソコンからの信号は全てノンインタレースである必要があります。
※Apple Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクターが必要になる場合があります。
※表示解像度、表示色数は接続するグラフィックボードによって異なります。
※コンポジットシンクおよびシンクオングリーンには対応していません。
※1920×1080未満の解像度の場合は、「アスペクト比」が「リアル」に設定されていない場合は拡大表示されます。
※1 :接続されるパソコンが本解像度に対応していることをご確認ください。

外形寸法図

外形寸法図

機器接続例

機器接続の画像

アスペクト比(画像縦横比)

アスペクト比 4:3、5:4映像 16:9映像
解像度の例 1024×768、1280×1024 1920×1080
固定 アスペクト比を維持したまま、入力信号を拡大(スマートズーム) 固定※1 1280×720※1
フル アスペクト比を維持せず、入力信号を拡大(ズーム) フル※1

※ メニュー項目「画面モードの調整」で「固定」と「フル」が選択できます。
※1 最適な解像度(最大解像度)以外の場合、映像の拡大処理をするため輪郭ににじみが生じます。

添付品

主な添付品 取扱説明書(保証書含む)、アナログRGBケーブル(1.5m)、電源コード(1.8m、PSE適合品)
