HDL-XRWシリーズ 19インチラックマウント対応モデルHDL-XR2UWシリーズ 仕様

仕様書印刷
画像

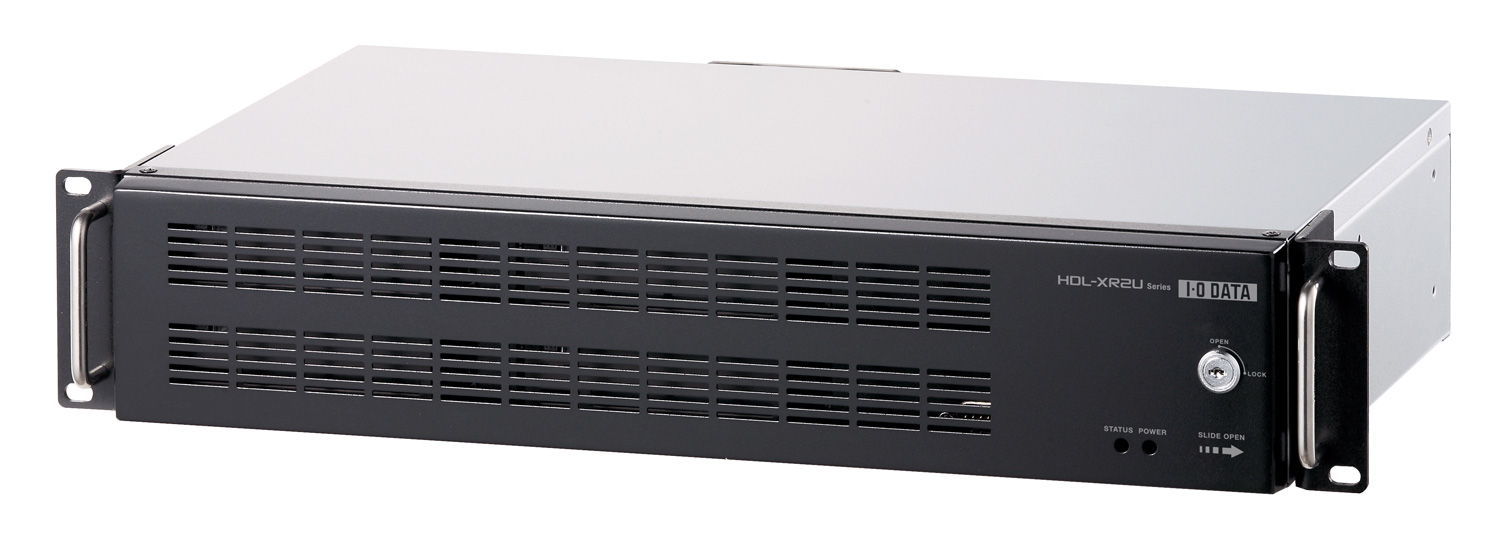

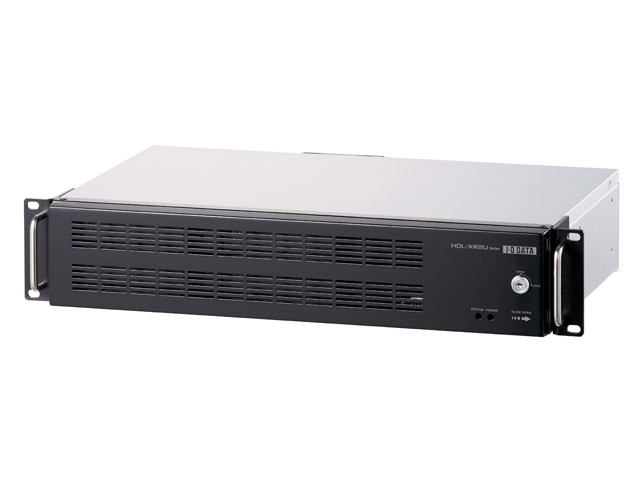

HDL-XR2UWシリーズ 添付品(ラック取付金具)を取り付けたところ

※商品写真はイメージです。実際の外観とは異なる場合があります。
HDL-XR2UWシリーズ

「HDL-XR2UWシリーズ」はRAID 6に対応し、データの安全性を追及した「LAN DISK XRWシリーズ」のラックマウント対応モデルです。通常の据え置きモデルの機能をそのままに、サーバーラックに設置しやすい2Uラックサイズに収めました。ActiveDirectory連携機能やSMTP Trap機能などの連携機能により、既存のシステムへの組み込みも容易な上、他の情報機器との連携やシステムの管理も簡単です。現在メインで使っているサーバーのデータバックアップ先としての使い方にも最適です。

また、Western Digital社のNAS用ハードディスク「WD Red」を搭載し、高い信頼性およびハードディスクを含む商品の3年保証を実現した、ビジネスNASです。

※HDDを4基搭載。使用モードにより利用可能容量は異なります。表記容量はストライピングモード(RAID 0)利用時。

本商品に関するホワイトペーパーをご用意しています。
掲載ページはこちら

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

動作環境 LANインターフェイスを搭載し、TCP/IP通信が正常に動作する機種。
※本商品の設定にはInternetExplorer 6.0以降、Safari 2.0以降、Nescape 7.0のいずれかのWebブラウザーが必要です。
対応機種備考 DOS/Vマシン、Apple Macintoshシリーズ

対応OS

対応OS
(日本語版のみ)
Windows 11 ※1、2
Windows 10 ※2、3、9
Windows 8.1 ※3
Windows 8 ※3
Windows 7
Windows Vista(32ビット)
Windows XP
Windows Server 2012 ※4
Windows Server 2012 R2 ※3、4
Windows Server 2008 ※5、7
Windows Server 2008 R2 ※5、7
Windows Server 2003 SP1 ※6、7
Windows Server 2003 R2 ※6、7
Windows 2000 Server
Windows 2000 Professional

Mac OS X 10.4~10.11 ※8
  • ※1 データアクセスは可能ですが、ブラウザーがWindows 11標準のMicrosoft Edgeでは設定画面の一部が正しく表示できません。
  • ※2 添付の「ActiveImage Protector Desktop Edition」は非対応です。
  • ※3 WEB設定画面はデスクトップモードで、IE(インターネットエクスプローラ)の互換モードを有効にしてご利用ください。
  • ※4 フルインストールのみ対応。
  • ※5 Standard/Enterpriseのみ対応、Server Coreモードには対応していません。
  • ※6 Standard(32ビット)/Enterprise(32ビット)のみ対応。
  • ※7 本商品上に作成した共有フォルダへのアクセス、およびNTドメインログオン・Active Directoryログオン機能のみ対応し、Webブラウザによる設定画面操作、プリントサーバー機能等はサポート対象外です。(Windows Server 2008 以降の場合は、NTドメインは利用できません。)
  • ※8 ファームウェアは最新版をご利用ください。
    添付ソフトウェアの対応については、以下の通りです。
    LAN DISK Admin(Ver.2.00以降)
    LAN DISK Restore(Ver.2.00以降)
    LAN DISK Backup Reader(Ver.1.20以降)
    LAN DISK Key Server
    Magical Finder
    ActiveImage Protector 3.5 SP2
  • ※9 ブラウザーはMicrosoft Edgeではご利用いただけません。Internet Explorer(互換モード)にてご利用ください。
    「Edge」起動中に右上の [・・・] を押して、[Internet Explorerで開く] を選択します。Internet Explorer のツールメニューの [互換表示設定] で本商品を互換対象に加え、ツールメニューの [F12 開発者ツール] からドキュメントモードを 7 に設定する必要があります。

対応ブラウザー

対応ブラウザー Internet Explorer 6.0、 7.0、 8.0、 9.0、10.0(※1)、11.0(※2)、Safari 3.0~8.0
  • ※1 IE(インターネットエクスプローラ)の互換モードを有効にしてご利用ください。
  • ※2 IE(インターネットエクスプローラ)11の[互換表示設定]で本商品を互換対象に加え、開発者ツールから ドキュメントモードを7に設定する必要があります。
  • ※サーバーOSからの設定画面利用はサポート対象外
  • ※Microsoft Edgeでご利用の場合は「IEモード」でご利用ください。また「IEモード」でも一部設定画面の表示や設定変更ができない場合があります。

仕様

ファイル共有サービス Windowsファイルサービス、Macintoshファイルサービス、FTPファイルサービス
対応プロトコル Windows:TCP/IP、Macintosh:AppleTalk、TCP/IP
推奨最大同時接続台数 Windows:32台、Mac OS:8台
LAN
ポート
インターフェイス 1000BASE-T/100BASE-TX/10BASE-T、Auto-MDI/MDIX対応
アクセス方式 CSMA/CD
ポート数 2ポート
コネクター形状 RJ-45 8極
USB
ポート
インターフェイス USB 2.0/1.1
コネクター USB Aコネクター×2(正面×1、背面×1)
SATA
ポート
インターフェイス External Serial ATA
コネクター eSATA×1(背面)
HDD 採用ドライブ Serial ATA HDD(Serial ATAII)
HDD取替え機構 カートリッジタイプ4基内蔵(SATA接続)
ホットスワップ対応
筐体特徴 エアフロー経路 各カートリッジフロント部左右、本体筐体側方
搭載ファン 静音大型ファン(交換可能、交換用ファン:2U-FAN
ファン制御 筐体内温度を検知して自動コントロール
状態確認 ロックスイッチがLEDを兼用
機能特徴 暗号化
ボリューム機能
USBロックキー
ディスク使用量制限
(クォータ)機能
Active Directory Native
ログオン機能
○(ユーザー数は最大1,000名まで)
DLNAサーバー機能 -
拡張機器 外付けHD接続 USB×2台、eSATA×1台
USBプリンタ接続 ○Windowsのみ
RAID 方式 ソフトウェア
レベル RAID 0(ストライピング)、RAID 5(分散パリティ)、RAID 6(2重分散パリティ)
RAID 5+S(分散パリティ+ホットスペア)、RAID 1m+S(ミラーリング+ホットスペア)
※出荷時はRAID 6に設定されています。
Encypted RAID 5(暗号化分散パリティ) Encypted RAID 6(暗号化2重分散パリティ)
電源 AC 100V 50/60Hz
消費電力 60W(Typ)
外形寸法 430(W)×270(D)×88(H)mm(FAN含む)
質量 約8.4kg
質量(梱包時) 約9.5kg
使用温度範囲 5~40℃
使用湿度範囲 15~85%(結露なきこと)
各種取得規格・法規制 VCCI Class A、グリーン購入法、電気用品安全法(PSE)※電源コード
保証期間 3年保証

エネルギー消費効率/グリーン購入法基準

型番 容量 W/GB 区分 グリーン購入法基準
HDL-XR2U4.0W 4.0TB 0.0087 N 適合
HDL-XR2U8.0W 8.0TB 0.0044 N 適合
HDL-XR2U12TW 12.0TB 0.0029 N 適合
HDL-XR2U16TW 16.0TB 0.0021 N 適合

※エネルギー消費効率とは、省エネルギー法で定める測定法により測定した消費電力を省エネルギー法で定める記憶容量で除したものです。

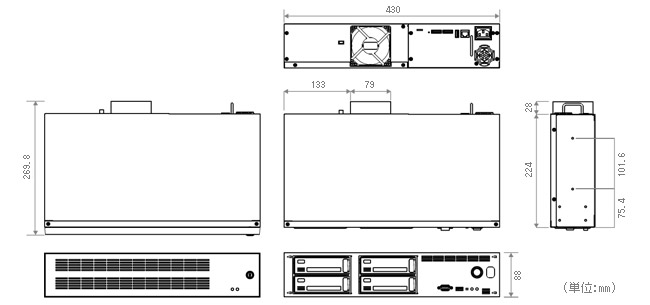

外形寸法図(本体)

外形寸法図(本体)

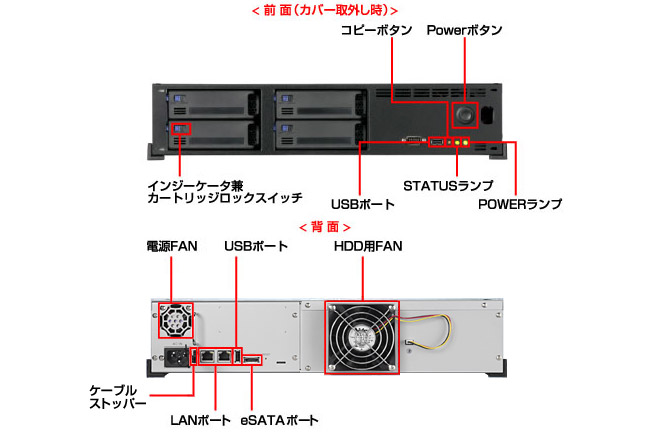

前面・背面端子

前面・背面端子

※本商品をUSB外付けハードディスクとしてお使いいただくことはできません。USBポートにパソコンなどを接続しないで下さい。

設置方向 横置き
※本商品は次のような場所に設置してください。
・左側面を5cm以上あけ吸気口をふさがぬよう設置ください。
・水平で安定した場所に設置し、本商品の脚の間に何も入らないようにしてください。
推奨レール 当社製:2U-RAIL
タキゲン製:KC-251シリーズ
栃木屋製:TM217-18、TM-219-18

添付品

添付品 LANケーブル(ストレート、CAT6対応フラット、2m×1本)、電源ケーブル、ロックキー×2、サポートCD、USBロックキー、管理マニュアル、ゴム足×2、ラック取付金具×2、インデックスシール
