データ損失を大幅に低減する「拡張ボリューム」を採用 4ドライブビジネスNASHDL4-HRシリーズ　仕様

HDL4-HRシリーズ　斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

データ損失リスクを大幅に低減する「拡張ボリューム」を採用
19インチラックマウントの4ドライブビジネスNAS

「HDL4-HRシリーズ」はIntel製高速CPUおよびWD社の高信頼NAS用ハードディスク「WD Red」を搭載し、ハードディスク故障時のデータ損失リスクを大幅に低減する仮想ファイルシステム「拡張ボリューム」を採用した4ドライブビジネスNASです。
最新の仮想ファイルシステム「拡張ボリューム」は、ファイル単位の冗長化を行うことで、「RAID演算を行わない」ため、高速な処理を実現。容量の増設も容易です。
また、自社設計筺体を採用し、筺体剛性、エアフロー、振動の軽減を追求しました。他にも、高速レプリケーション・外付ハードディスクへの暗号化など高品質にこだわった商品です。

※ HDDを4基搭載。使用するRAIDモードにより利用可能容量は異なります。表記容量はストライピングモード（RAID 0）利用時。

本商品に関するホワイトペーパーをご用意しています。
掲載ページはこちら

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

動作環境	LANインターフェイスを搭載し、TCP/IP通信が正常に動作する機種。本商品の設定はInternet Explorerバージョン 8.0 ～ 11.0、またはSafari 4.0 ～ 8.0で行ってください。
対応機種	Windowsパソコン ※、Apple Mac シリーズ ※、スマートフォン、タブレット端末 ※LANインターフェイスを搭載し、TCP/IP通信が正常に動作する機種。

対応OS

対応OS （日本語版のみ）	■Windows 11 ※9、12 ■Windows 10 ※9 ■Windows 8.1 ※1 ■Windows 8 ※1 ■Windows 7 ■Windows Vista ■Windows Server 2019 ※2、3 ■Windows Server 2016 ※2、3 ■Windows Server 2012 R2 ※2、4 ■Windows Server 2012 ※2、4 ■Windows Server 2008 R2 ※2、5 ■Windows Server 2008 ※2、5 ■Windows Server 2003 R2 ※2、6 ■Windows Server 2003 SP1 ※2、6 ■macOS 10.5 ～ 11 ※7、10 ■macOS 12 ～ 14 ※11 ■iOS 8.0 ～ 16.0 ※8 ■Android 4.4 ～ 13.0 ※8
備考	※1 設定画面はデスクトップモードでご利用ください。 ※2 本商品上に作成した共有フォルダーへのアクセス、およびNTドメインログオン・Active Directoryログオン機能のみ対応し、Webブラウザーによる設定画面操作、プリントサーバー機能などはサポート対象外です。(Windows Server 2008 以降の場合は、NTドメインは利用できません。) ※3 デスクトップエクスペリエンスのみ対応。 ※4 フルインストールのみ対応。 ※5 Standard／Enterpriseのみ対応、Server Coreモードには対応していません。 ※6 Standard（32ビット）／Enterprise（32ビット）のみ対応。 ※7 内蔵ボリュームの容量が16TBを超える場合、Mac OS X 10.7.xではTime Machine機能をご利用いただけません。OS Xのバージョンを10.8以降にアップデートいただくか、内蔵ボリュームが16TBを超えないRAIDモードに設定ください。 ※8 SMBアクセスに対応したアプリケーションをご利用ください。 ※9 添付の「ActiveImage Protector 2016 Desktop Edition」は非対応です。 ※10 macOS 11において、Remote Link Files for PCは、ダウンロード後の初回起動時はダブルクリックで起動しない場合があります。Finderから起動する、または、右クリックから開くを選ぶことで起動することができます。 ※11 macOS14でリモート接続時に稀にFinderの応答がなくなる場合を確認しております。詳しくはこちら ※12 LAN DISK CONNECTで「リモート登録」や「接続用PINコードでのリモート登録」が行えません。 ※ファームウェアは最新版をご利用ください。

対応OS
（日本語版のみ）

■Windows 11 ※9、12
■Windows 10 ※9
■Windows 8.1 ※1
■Windows 8 ※1
■Windows 7
■Windows Vista
■Windows Server 2019 ※2、3
■Windows Server 2016 ※2、3
■Windows Server 2012 R2 ※2、4
■Windows Server 2012 ※2、4
■Windows Server 2008 R2 ※2、5
■Windows Server 2008 ※2、5
■Windows Server 2003 R2 ※2、6
■Windows Server 2003 SP1 ※2、6
■macOS 10.5 ～ 11 ※7、10
■macOS 12 ～ 14 ※11

■iOS 8.0 ～ 16.0 ※8
■Android 4.4 ～ 13.0 ※8

備考

※1 設定画面はデスクトップモードでご利用ください。
※2 本商品上に作成した共有フォルダーへのアクセス、およびNTドメインログオン・Active Directoryログオン機能のみ対応し、Webブラウザーによる設定画面操作、プリントサーバー機能などはサポート対象外です。(Windows Server 2008 以降の場合は、NTドメインは利用できません。)
※3 デスクトップエクスペリエンスのみ対応。
※4 フルインストールのみ対応。
※5 Standard／Enterpriseのみ対応、Server Coreモードには対応していません。
※6 Standard（32ビット）／Enterprise（32ビット）のみ対応。
※7 内蔵ボリュームの容量が16TBを超える場合、Mac OS X 10.7.xではTime Machine機能をご利用いただけません。OS Xのバージョンを10.8以降にアップデートいただくか、内蔵ボリュームが16TBを超えないRAIDモードに設定ください。
※8 SMBアクセスに対応したアプリケーションをご利用ください。
※9 添付の「ActiveImage Protector 2016 Desktop Edition」は非対応です。
※10 macOS 11において、Remote Link Files for PCは、ダウンロード後の初回起動時はダブルクリックで起動しない場合があります。Finderから起動する、または、右クリックから開くを選ぶことで起動することができます。
※11 macOS14でリモート接続時に稀にFinderの応答がなくなる場合を確認しております。詳しくはこちら
※12 LAN DISK CONNECTで「リモート登録」や「接続用PINコードでのリモート登録」が行えません。

※ファームウェアは最新版をご利用ください。

仕様

※ 本商品に搭載されている各機能の対応情報は以下でご確認ください。
対応UPS一覧
 対応ソフトウェア一覧
 バックアップ・増設用ハードディスク一覧
 交換ハードディスク対応表
 LAN DISKシリーズパッケージ一覧
 LAN DISK 周辺機器対応一覧

CPU		Intel Atom 1.86GHz Dual Core Processor
メモリー容量		1GB
対応ブラウザー		Microsoft Edge、Internet Explorer 8.0、 9.0、10.0、11.0 Safari 4.0 ～ 8.0 ※ サーバーOSからの設定画面利用はサポート対象外。 ※スマートフォンは対応OS機種の標準ブラウザーをご利用ください。
対応通信プロトコル		TCP/IP（IPv4、IPv6）
対応アプリケーションプロトコル		SMB（1.0、2.0、2.1、3.0、3.0.2、3.1.1）、AFP（※）、FTP（※）、HTTP/HTTPS（※）、SNMP ※無償パッケージの機能追加により対応
対応リモートアクセスサービス		Remote Link 3 ※無償パッケージの機能追加により対応。動作環境はこちらをご確認ください。
対応クラウドストレージサービス		・Dropbox Business ・Dropbox ・Box ・Amazon S3 ・Cloudⁿ Object Storage ・CLOUDIAN HYPERSTORE ・Microsoft Azure ・HOME-BOX² ・Working Folder ・OneDrive ・OneDrive for Business ※全て無償パッケージの機能追加により対応
推奨最大同時接続台数		50台（AFP接続時は8台）
LAN ポート	インターフェイス	1000BASE-T／100BASE-TX／10BASE-T、Auto-MDI/MDIX対応
	アクセス方式	CSMA/CD
	ポート数	2ポート
	コネクター形状	RJ-45 8極
USB ポート	インターフェイス	USB 3.1 Gen 1（USB 3.0）／USB 2.0／USB 1.1
	USB 3.1 Gen 1（USB 3.0）コネクター	背面×2
	USB 2.0コネクター	正面×1、背面×1
HDD	採用ドライブ	WD社「WD Red」
	HDD取替え機構	カートリッジタイプ4基内蔵（SATA接続）
	ホットスワップ対応	○
筐体特徴	エアフロー経路	各カートリッジフロント部下部、本体筐体側方
	搭載ファン	静音大型ファン×1、電源ファン×1
	ファン制御	筐体内温度を検知して自動コントロール
	盗難防止機能	-
機能特徴	暗号化ボリューム機能	○
	USBロックキー	○
	ディスク使用量制限（クォータ）機能	○
	メール通知	○
	Active Directory Native ログオン機能	○（ユーザー数は最大1,000名まで）
拡張機器	外付けHDD接続	USB HDD×4台（最大）
拡張機器	USBプリンタ接続	○Windowsのみ
RAID	方式	ソフトウェア
RAID	レベル	拡張ボリューム RAID 0（ストライピング） RAID 5（分散パリティ） RAID 6（2重分散パリティ） ※ 出荷時は拡張ボリュームに設定されています。
電源		電源内蔵
定格電圧		AC 100V 50／60Hz
消費電力		62W（Typ）
外形寸法		430（W）×487.5（D）×44.4（H）mm（突起物含まず）
質量		本体：約10kg、ラックマウントレール：約1.7kg
使用温度範囲		5～40℃
使用湿度範囲		10～85％（結露無きこと）
各種取得規格・法規制		VCCI Class A、RoHS指令準拠（10物質）、グリーン購入法
保証期間		3年保証

エネルギー消費効率／グリーン購入法基準

型番	容量	W/GB	区分	グリーン購入法基準
HDL4-H4R	4TB	0.00790	IV	適合
HDL4-H8R	8TB	0.00395	IV	適合
HDL4-H12R	12TB	0.00269	IV	適合
HDL4-H16R	16TB	0.00202	IV	適合
HDL4-H24R	24TB	0.00152	IV	適合
HDL4-H32R	32TB	0.00158	IV	適合

※ エネルギー消費効率とは、省エネルギー法で定める測定法により測定した消費電力を省エネルギー法で定める記憶容量で除したものです。

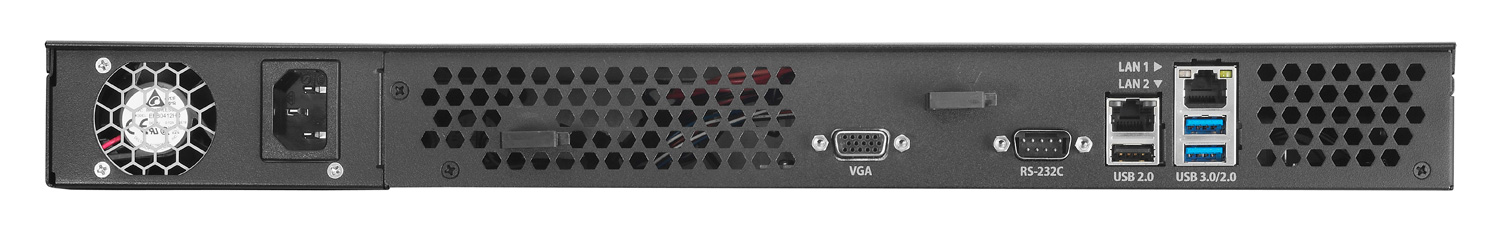

各部の名称

添付品

添付品	LANケーブル×2、電源ケーブル（PSE適合品）、サポートCD、マスターキー保存用USBメモリー、ラックマウントレール一式、管理マニュアル、クライアントバックアップソフト「Active Image Protector※」取扱説明書（3ライセンス）

※Active Image Protectorのシステム要件は、アクティファイ社サイトをご確認ください。
