機能限定版IEEE802.11n/a/b/g対応 SOHO向け無線LANアクセスポイントWHG-NAPG/AL 仕様

仕様書印刷
画像

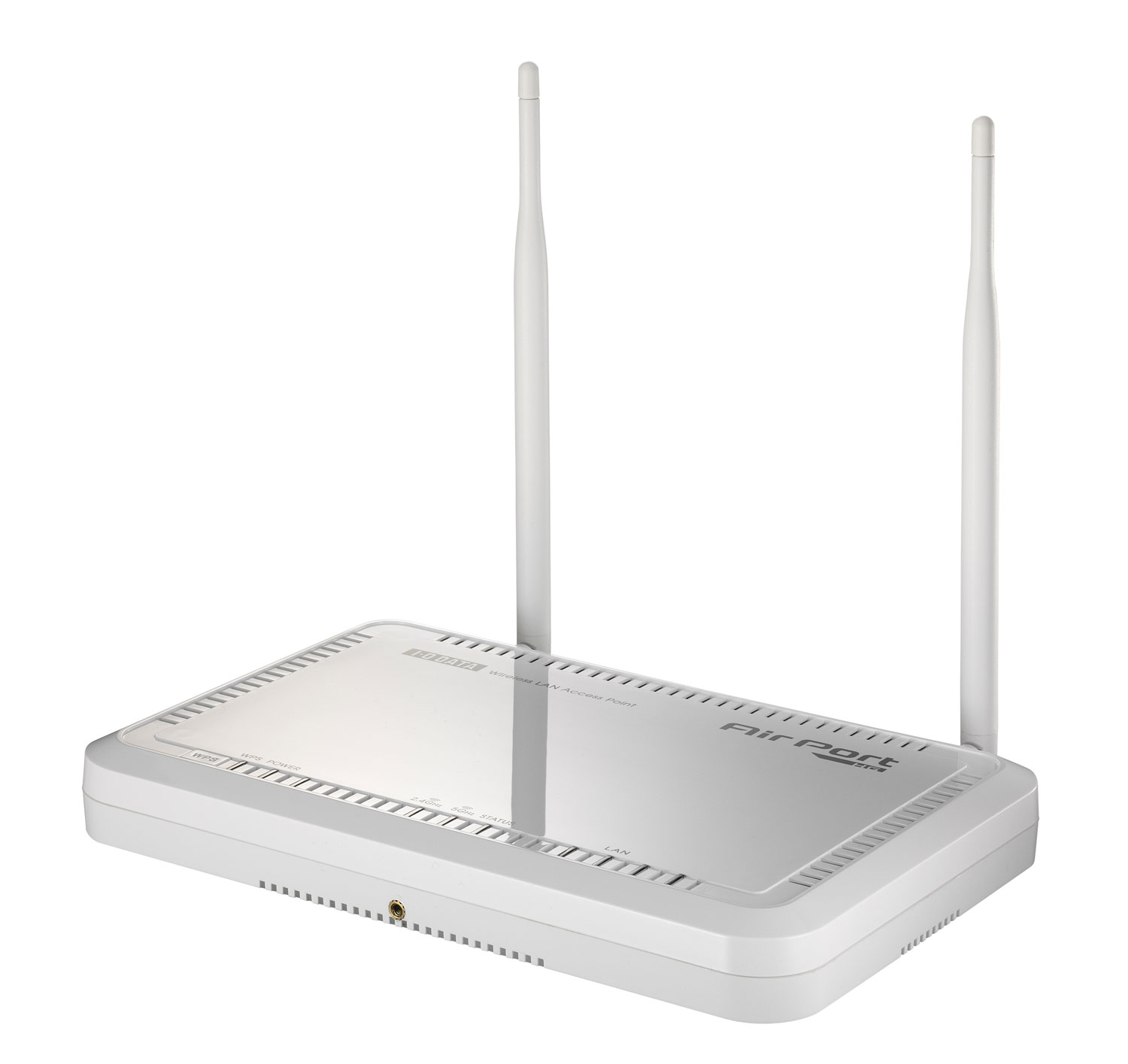

WHG-NAPG/AL 斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。
WHG-NAPG/AL 「WHG-NAPG/AL」は、IEEE802.11n/a/b/g の全ての無線LAN規格に対応し、2.4GHzと5GHzの同時使用が可能なSOHOなどでのご利用に最適な無線LANアクセスポイントです。
WHG-NAPG/A」の機能から、802.1x/EAP認証やVLAN、SNMPといった小規模オフィスに不要な管理機能などを省き、お求めやすい価格でご提供いたします。

動作確認済みWi-Fi機器(2012年10月現在)

ゲーム機 動作確認済みゲーム機一覧にてご確認ください。
モバイル端末 Apple:iPhone 5/iPhone 4S/iPhone 4/iPhone 3GS/iPhone 3G/iPod touch/iPad
Androidの対応機器情報はこちら
※当社が独自に動作を確認したものであり、各メーカーへのお問い合わせはご遠慮ください。

対応機種

サポート対象機器 DOS/Vマシン、Apple Macintoshシリーズ
参考情報 プロバイダ別対応情報

通信対応無線機器

IEEE802.11n/a(※)、IEEE802.11n/g/b準拠の無線LAN製品と通信できます。
※J52チャンネルのみ利用可能な無線LAN機器とは通信できません。

●本製品をアクセスポイントモード(出荷時設定)で使用する場合
IEEE802.11n/a、IEEE802.11n/g/b準拠の無線LANアダプター

対応OS

対応OS
(日本語版のみ)
Windows 10/Windows 8.1/Windows 8(32・64ビット)/Windows RT/Windows 7(32・64ビット)/Windows Vista(32・64ビット)/Windows XP/Windows 2000 Professional
Mac OS X 10.4~10.9
※Internet Explorer 6.0以降またはSafari 3.0以降が必要です。

仕様

対応規格 有線部 10BASE-T/100BASE-TX/1000BASE-T
無線部 IEEE802.11a、IEEE802.11b、IEEE802.11g、IEEE802.11n(2.4GHz/5GHz)
PoE IEEE802.3af、IEEE802.3at
※PoEで動作させる場合は、DC INにACアダプターは接続しないでください。
無線周波数帯域 IEEE802.11a,n 5.15~5.35GHz(W52、W53)、5.47~5.725GHz(W56)
IEEE802.11b,g,n 2.400~2.484GHz
無線チャンネル IEEE802.11a,n
(5GHz)
[W52] 36、40、44、48ch(オートチャンネル動作時)
[W53] 52、56、60、64ch
[W56] 100、104、108、112、116、120、124、128、132、136、140ch
IEEE802.11b,g,n
(2.4GHz)
1~13ch(オートチャンネル動作時は、1~11ch)
無線変調方式 IEEE802.11b DS-SS[DBPSK/DQPSK/CCK]
IEEE802.11a,g,n OFDM[BPSK/QPSK/16QAM/64QAM]
データ転送速度(理論値)(※1) 有線部 LAN:1000Mbps(1000BASE-T)、100Mbps(100BASE-TX)、10Mbps(10BASE-T)
無線部 IEEE802.11b 最大11Mbps
IEEE802.11a/g 最大54Mbps
IEEE802.11n 最大130Mbps(20MHz 幅チャネル時)
最大300Mbps(40MHz 幅チャネル時)
無線LANセキュリティ WEP(64/128 bit)、WPA-PSK(TKIP/AES)、WPA2-PSK(AES)、MACアドレス接続制限、ポートセパレーター、SSID非通知機能
無線LANに接続できる機器の台数 最大50台(2.4/5GHz合計)
※同時に通信する台数が2.4GHz, 5GHzの各帯域あたり10台を越える場合は、負荷を分散するために無線LANアクセスポイントの台数を増やすことをおすすめいたします。
アンテナ 2.4GHz/5GHz 外付けダイポールアンテナ×2(RSMA コネクタ×2 搭載)
LAN ポート RJ-45×1 ポート(Auto Negotiation、Auto MDI/MDI-X、PoE 対応)
有線伝送符号方式 10BASE-T マンチェスタ符号
100BASE-TX 4B/5B+MLT-3
1000BASE-T 8B1Q4
フローコントロール Back Pressure(Half-duplex時)
IEEE802.3x(Full-duplex時)
MAC アドレステーブル 1024(有線部)
エージングタイム 30秒
ジャンボフレームサイズ 対応なし
電源 ACアダプター DC12V/700mA(最大)
PoE DC36~57V(typ48V)/9.1W(最大)
動作温度範囲 0~40℃
動作湿度範囲 10~85%(結露しないこと)
保存温度範囲 -5~60℃
保存湿度範囲 5~95%
外形寸法 約220(W)×140(D)×30(H)mm ※突起部含まず
質量(本体のみ) 約360g
質量(梱包時) 約1010g
保証期間 3年
取得規格 無線LAN:電波法、技術基準適合証明取得
ACアダプター:電気用品安全法、適合性検査合格書取得
RoHS指令準拠、VCCI Class A
ご注意 ・インターネットをご利用になる場合には、別途インターネットプロバイダーとの契約や、モデム・ルーターなどの機器が必要です。
・無線の電波強度が弱い場合、エラーや画面の乱れなどが発生する場合があります。電波強度が強い場所に本製品を置いてください。
・日本国外では使用できません。
無線LAN製品ご使用時におけるセキュリティに関するご注意
電波に関する注意事項
※1 表示の数値は、本製品と同等の構成を持った機器との通信を行ったときの理論上の最大値であり、実際のデータ転送速度を示すものではありません。
※5.2/5.3GHz帯は電波法により屋内使用に限定されます。
※無線LAN の実効速度はお使いの環境により異なります。
※IEEE802.11nでWPA-PSK(TKIP)またはWEPを選択した場合、十分な通信速度が得られません。

外形寸法図

(本体)

WHG-NAPG/AL 外形寸法図

(天井取り付けキット)

天井取り付けキット

添付品

主な添付品 外付可動アンテナ×2本、ACアダプター、天井取り付けキット、サポートソフトCD-ROM、セットアップガイド、必ずお読みください、「2.4GHz帯使用の無線機器について」シール
