Raspberry Pi Compute Module3Compute Module3(UD-RPCM3シリーズ) 仕様

仕様書印刷

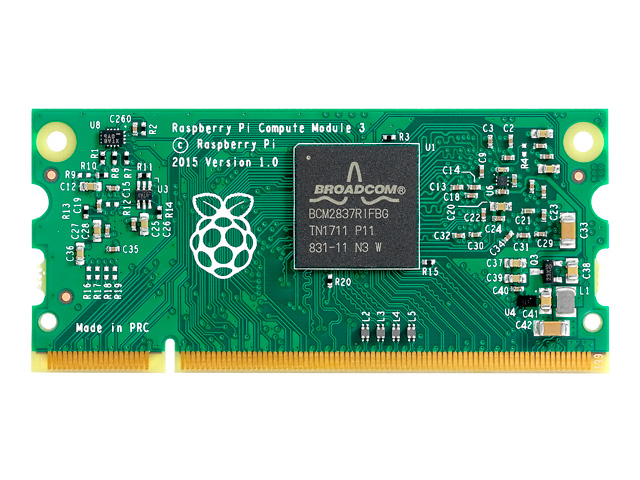

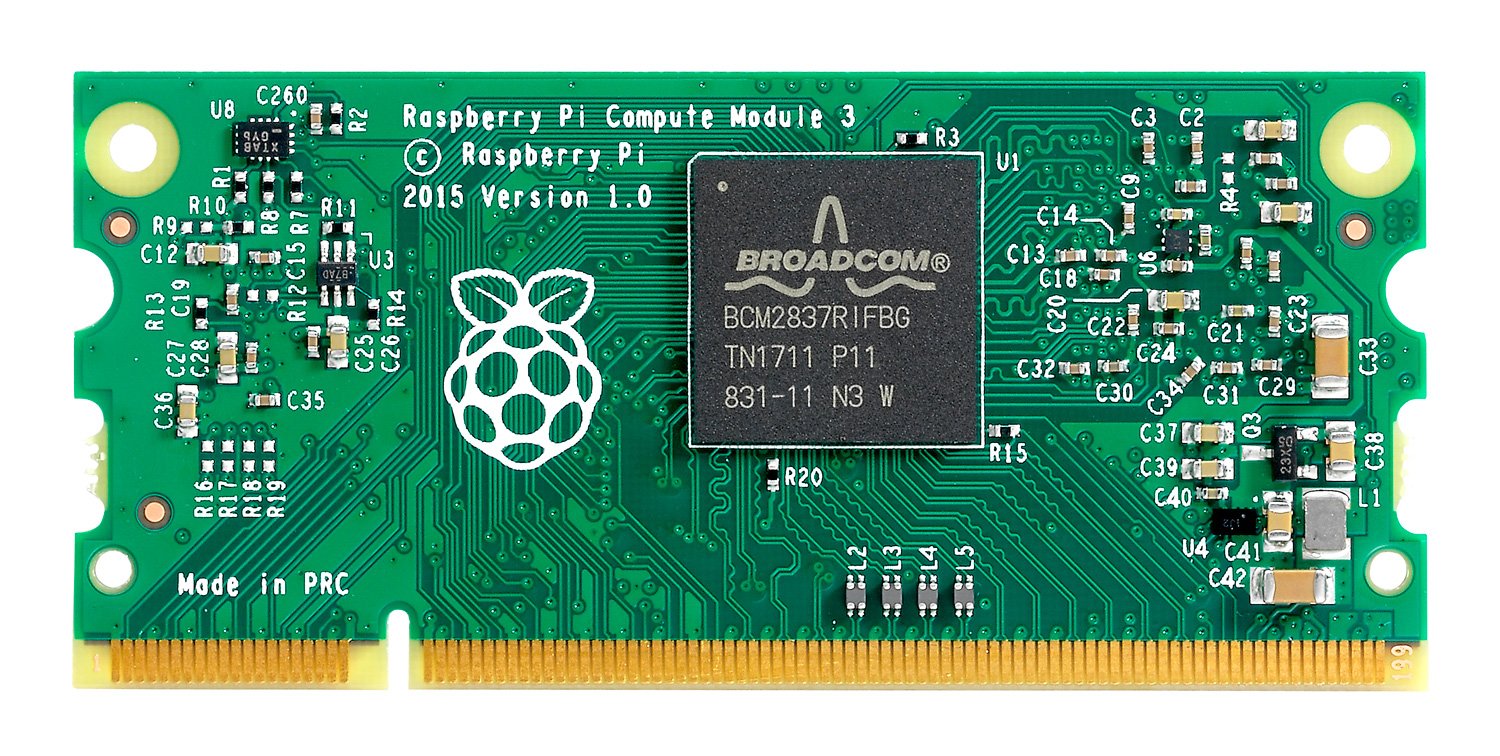

UD-RPCM3 正面正面

UD-RPCM3 正面

※商品写真はイメージです。実際の外観とは異なる場合があります。
Compute Module3

「UD-RPCM3シリーズ」はRaspberry Piのソフトウェア資産を産業・組込み向けに使用するための、System on Modules(SoM)です。
プロセッサー、メモリー、eMMCフラッシュ(CM3のみ)で構成され、公開されているデータシート、回路図、デザインデータをもとに必要なインターフェイス等の設計をすることができます。
(参照:https://www.raspberrypi.org/

Raspberry Pi ロゴ Raspberry Piは、Raspberry Pi財団の商標です。
Raspberry Pi is a trademark of the Raspberry Pi Foundation.
対応メモリー検索
PCメーカー
タイプ
発売年
機種・モデル名

(一部のみ入力も可能)

商品型番
  • ※「機種・モデル名」は PCの型番・モデル名は半角で入力してください。一部のみ入力も可能です。
  • ※商品ご購入前のお問い合わせについては「インフォメーション デスク」をご利用ください。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。

仕様

型番 UD-RPCM3 UD-RPCM3L
CPU Broadcom BCM2837 1.2GHz 64-bit quad-core ARMv8 Cortex-A53
メモリー 1GB
接続コネクター 有線LAN なし
その他 ※いずれもコネクタの実装は無く、エッジ端子に接続
USB 2.0(HOST/OTG)x1
1x HDMI 1.3a Interface
1x DPI(Parallel RGB Display)Interface
1x Composite(TV Out)
1x 4lane CSI Camera
1x 4lane interface
1x 2lane CSI Camera
1x 2lane interface(up to 1Gbps per lane)
1x 4-lane DSI Display Interface(up to 1Gbps per lane)
1x 2-lane DSI Display Interface(up to 1Gbps per lane)

48x GPIO
2x I2C
2x SPI
2x UART
2x SD/SDIO(1つはeMMCに使用)
1x NAND interface(SMI)
無線LAN なし
Bluetooth® なし
ストレージ eMMC 4GB なし
推奨電源定格値 VBAT:2.5V~5V/3500mW(Min)(processor core.SMPSでCore電圧を生成)
3V3:3.3V/250mA(Min)(BCM283x PHYs, IO and the eMMC Flash.)
1V8:1.8V/250mA(Min)(BCM283x PHYs, IO and SDRAM.)
VDAC:2.5~2.8V/25mA(Min)(composite(TV-out)DAC.)
GPIO0-27_VDD:1.8V or 3.3V/50mA(Min)
GPIO28-45_VDD:1.8V or 3.3V/50mA(Min)
SDX_VDD:1.8V or 3.3V/50mA(Min)※CM3Lのみ
外形寸法 約68(W) x 31(D) x 1mm(H)
質量(本体のみ) 約6.2g 約6.0g
質量(梱包時) 約16g
動作温度範囲 0~50℃
取得規格 RoHS指令準拠
保証期間 1年間(ハードウェア保証のみ)
