V.90/K56flex対応アナログ56KbpsPCIモデムIFML-PCI2シリーズ　仕様

仕様書印刷
  • 製品（斜め）
  • パッケージ（IFML-PCI2 ＜RoHS指令非対応＞/正面）
  • パッケージ（IFML-PCI2 ＜RoHS指令非対応＞/斜め）
  • パッケージ（IFML-PCI2R ＜RoHS指令対応＞/正面）
  • パッケージ（IFML-PCI2R <RoHS指令対応>/後ろ）
画像

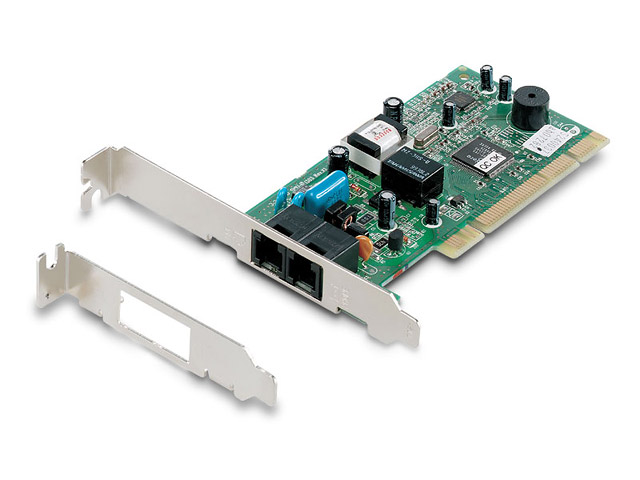

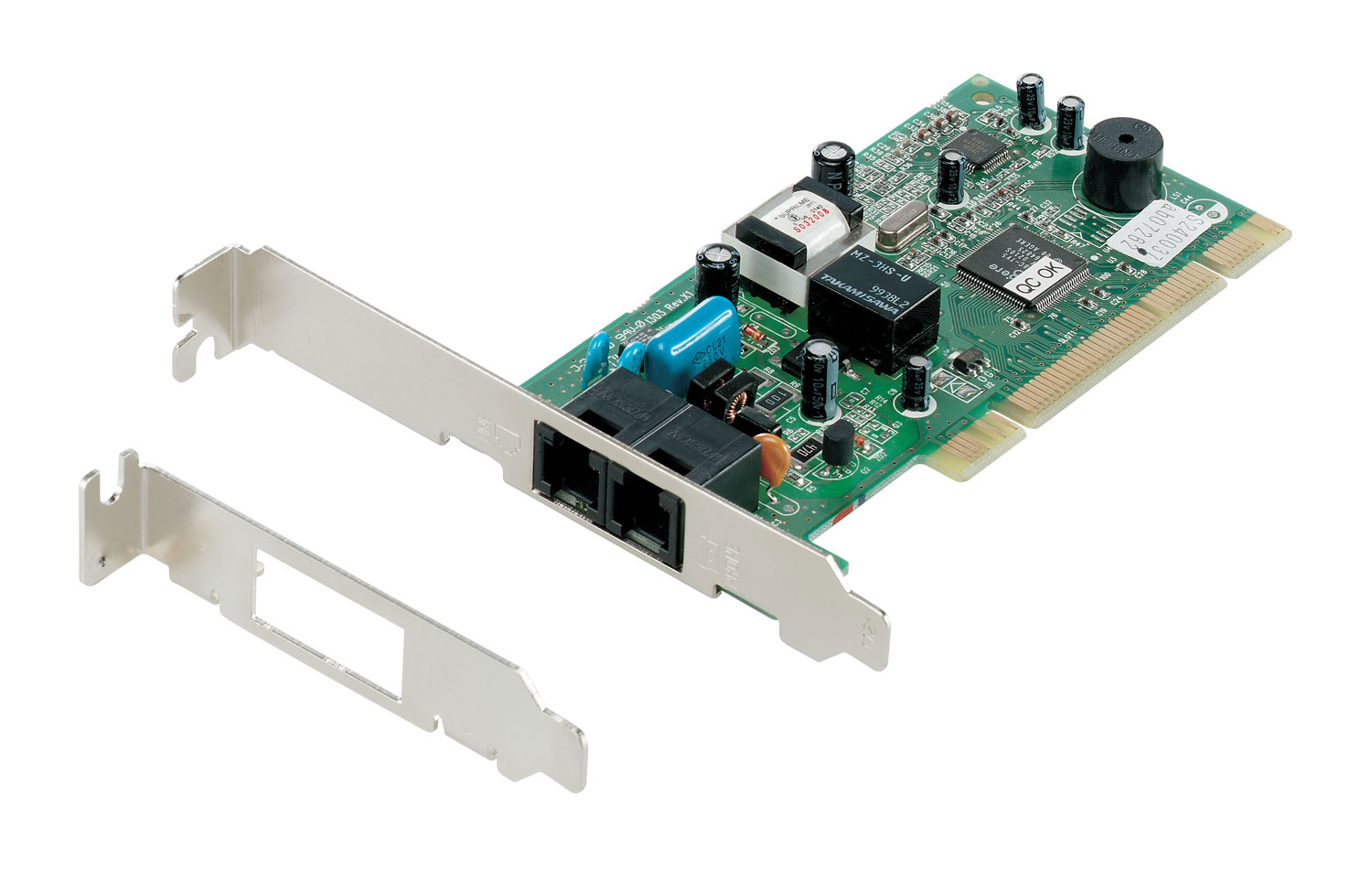

製品（斜め）

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

IFML-PCI2シリーズ 「IFML-PCI2シリーズ」は、V.90 と K56flex の両方式に対応するPCIスロット用アナログ内蔵モデムです。

Internal FAX Modem Lite - PCI Rev.2(RoHS)

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

添付品

添付ケーブル モジュラーケーブル(1.8m)
添付品 サポートソフト(CD-ROM)、 ロープロファイルPCI用取付金具
備考 [サポートソフトに含まれるもの] Windows INFファイル、ドライバ、セットアッププログラム 、回線モニター(Windows Me/98専用)
※通信ソフト・FAXソフトなどアプリケーションソフトは添付しておりません。別途ご用意ください。

対応機種

対応機種(機種名) DOS/V デスクトップ

対応OS

対応OS
(日本語版のみ)		 Windows 7（32ビット）※1／Windows Vista（32ビット）※2／Windows XP／Windows Me／Windows 2000 Professional／Windows 98 SecondEdition／Windows 98／Windows NT 4.0
※1 Vista用ドライバで動作確認済み。詳細は「Windows 7 でご使用になる場合（PDF）」をご確認下さい。
※2 最新版のドライバをご利用ください。
動作環境 CPUがMMX Pentium 200MHz以上でPCIバス(Rev2.1)を搭載のこと

仕様

質量 約70g
モデム部 データ通信 FAX通信
通信方式 全二重 半二重
同期方式 調歩同期式(非同期) 調歩同期式(非同期)
通信速度/K56flex
(受信のみ)		 56000/54000/52000/50000/
48000/46000/44000/42000/
40000/38000/36000/34000/
32000bps		 －
通信速度/V.90
(受信のみ)		 56000/54666/53333/52000/
50666/49333/48000/46666/
45333/44000/42666/41333/
40000/38666/37333/36000/
34666/33333/32000/30666/
29333/28000bps		 －
通信速度
(送受信)		 33600/31200/28800/26400/
24000/21600/19200/16800/
14400/12000/9600/7200/
4800/2400/1200/300bps		 14400/12000/9600/
7200/4800/2400/300bps
通信規格 K56flex
ITU-T V.90/V.34/V.32bis/
V.32/V.22bis/V.22/V.21
BELL 212A/103		 ITU-T V.17/V.29/
V.27ter/V.21ch2
エラー訂正機能 ITU-T V.42(LAPM)
MNP 2-4		 －
データ圧縮機能 ITU-T V.42bis
MNP 5		 －
通信制御手順 － G3/EIA class1
DTE速度 115.2Kbps (Max)
※構内PBXやTA、IP電話回線等のNTT一般公衆回線以外の環境では正常に動作しない場合があります。
※56kbpsはV.90方式による理論値であり、通信速度は回線状態により変化します。また、33.6kbpsを超える通信速度の場合、送信時は最大33.6kbpsとなります。
※56kbpsの機能を発揮するには、ご利用のプロバイダがV.90に対応している必要があります。それ以外では、33.6kbpsが最高となります。
NCU部 適用回線 アナログ公衆回線
端子 LINE、PHONE (RJ11)
NCU形式 AA
送信レベル -10dBm～-15dBm
制御コマンド Hayes ATコマンド準拠
ダイヤル形式 パルス(10/20pps), トーン
呼出方式 トーンリンガ
I/F規格 PCI Rev.2.1
電源 5V／3.3V±5%
消費電力 960mW (Max)
外形寸法 120.0(W)×60.0(H)×21.0(D)mm
梱包時質量 約250g

詳細仕様

インターフェイス PCI Ver2.1
使用温度範囲(℃) 0～40
使用湿度範囲(％) 20～80(ただし結露無きこと)
保証期間 1年保証
各種取得規格 JATE, VCCI Class B、RoHS指令準拠（IFML-PCI2Rのみ）

※156Kbpsの通信方式には「x2」方式もあり、「x2」対応のプロバイダでは受信33.6Kbpsが最大となります。
56KbpsはV.90/K56flexによる理想伝送速度値です。実際の通信速度は回線状況などにより変化します。
