SC-U2PS

Ultra2Wide SCSI インターフェイスボード

LVD&Single-Ended機器の混在使用も可能

製品名	価格	備考
~~SC-U2PS~~	~~\23,000~~	2002/04/22生産終了

1枚のボードで、Ultra2Wide SCSI機器、UltraWide SCSI機器、Ultra SCSI機器を接続可能。それぞれ専用のコネクタを設けることで、Single-Ended(シングルエンド)機器とUltra2Wide SCSI機器の混在使用でもUltra2Wide SCSI転送が可能にします。もちろんボード上の4コネクタ同時にSCSI機器を接続することが可能です。

■	LSIロジック社製RISCプロセッサ内蔵、高性能SCSIコントローラチップ搭載
■	LVD&Single-Ended両対応
■	Plug&Play対応
■	高速バスマスタ転送でCPUにかかる負担を軽減
■	PCIバスハーフサイズスロット対応 (外形寸法:160×85.7mm)
■	PC98-NXシリーズ・DOS/VマシンまたはPC-9821シリーズを自動認識するデュアルBIOS搭載
■	BIOS設定メニュー(PC98-NX&DOS/Vでは英語表示、PC-9821では日本語表示)により、高速フォーマット機能、書き込み禁止機能、同期転送速度、ディスコネクト許可などを各SCSI-IDごとに設定可能
■	SCSI機器の接続状況を監視し、ボード上のターミネータを自動制御するオートターミネーション機構搭載
■	他のSCSIインターフェイスボードで使用したハードディスクを再フォーマットすることなく使用できるマルチベンダ機能対応
■	最大15台までのSCSI機器を接続可能
■	8GBを越える大容量ハードディスクも使用可能(Int13hエクステンション対応)
■	「Windows NT 4.0/Windows 2000用32bitWinASPI」を標準添付。別途ASPIマネージャが必要なスキャナも安心して接続可能。

注）下記機種において制限事項があります。

制限事項：PC本体の制限事項により、SCSIボードの性能をフルに発揮できません。
対象機種：PC-9821V166/S5C,/S5D,/S7C,/S7D,PC-9821V200/S7C,/S7D,/SZC,/SZD

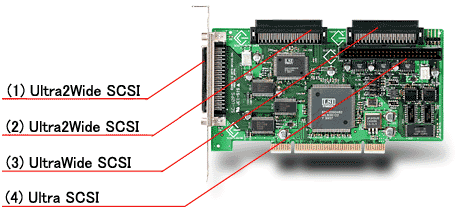

＜SCSIコネクタ＞

コネクタ(1)：LVD対応 Ultra2Wide SCSI (80MB/s) D-subハーフピッチ68ピン
コネクタ(2)：LVD対応 Ultra2Wide SCSI (80MB/s) フラットタイプ68ピン
コネクタ(3)：UltraWide SCSI (40MB/s) フラットタイプ68ピン
コネクタ(4)：Ultra SCSI (20MB/s) フラットタイプ50ピン

＜SCSI機器の接続について＞

LVD(Low Voltage Differential)とはUltra2 SCSIで採用された信号の伝送方式です。Single-Endedとは従来のSCSI、SCSI-2、Ultra SCSI、UltraWide SCSIなどで採用されている信号の伝送方式です。「SC-U2PS」上の同一のコネクタにLVD機器とSingle-Ended機器を混在接続すると、Ultra2Wide SCSI機器は性能をフルに発揮できません。

本ボードではSingle-Ended機器を接続するためのコネクタをUltra2Wide SCSI機器用とは別に用意することで、Single-Ended機器とUltra2Wide SCSI機器の混在環境でUltra2Wide SCSI転送を実現しました。

＜ご注意＞

Single-Ended対応SCSI機器はコネクタ(3)か(4)（画像中の番号参照）に、Ultra2Wide SCSI機器はコネクタ(1)か(2)（画像中の番号参照）に接続してください。

Ultra2Wide SCSIはSingle-Endedと信号の伝送方式が異なります。Single-EndedのSCSI機器をUltra2Wide SCSI機器用コネクタ(1)(2)に接続すると、伝送方式はSingle-Endedとなり、最大転送速度はUltraWide SCSIと同等の40MB/secになります。

【対応機種】

PCIバス搭載 NEC PC98-NXシリーズ
PCIバス搭載 DOS/Vマシン
PCIバス搭載 NEC PC-9821シリーズ

※弊社主要製品カタログおよびホームページにて対応外機種をご確認ください。

※:ヒューレットパッカード社のpavilion 2100は対応外です。

【対応OS】

Windows Me
Windows XP
Windows 2000
Windows 98/95
Windows NT 4.0/3.51
Windows 3.1
MS-DOS(PC DOS) Ver.5.0/V以降

【添付品】

LVD&Single-Ended両対応アクティブターミネータ(D-subハーフピッチ68ピン)
サポートソフト
- Windows 98/95,Windows 2000,Windows NT 4.0/3.51用ミニポートドライバ
- Windows 2000,Windows NT 4.0用 32bitWinASPI
- Windows 3.1用WinASPI
- MS-DOS用ASPIマネージャ
  ※外部接続用SCSIケーブルおよび内部接続用SCSIフラットケーブルは添付されておりません。
