本製品の映像を見る　パソコン
本製品の映像をパソコンで見る際に、映像、音声の設定、録画が行えます。

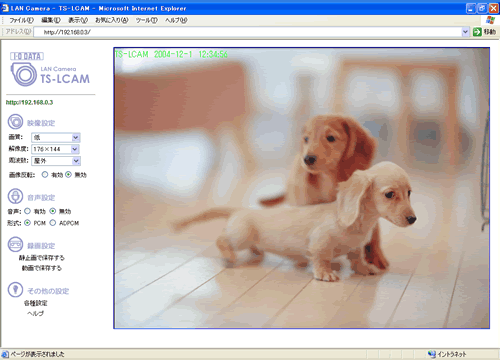

左側のメニューでリアルタイムに、閲覧設定の変更が行えます。

　
　●印がつく部分が出荷時の設定です。

映像設定
映像に関する設定を行います。
項目 内容
画質 JPEG画像の圧縮品質を設定します。
● 高・・・ 高画質モードです。画像サイズが大きくなるためフレームレートは下がります。
　 中・・・ 標準画質モードです。
　 低・・・ 低画質モードです。画像サイズが小さくなるためフレームレートは上がります。
解像度 以下の解像度が選択できます。
解像度が高くなるほどきれいになりますが、画像サイズが大きくなるため、フレームレートは下がります。閲覧環境に応じて適宜設定してください。
　 160×120・・・ 160ドット×120ドットのQQVGAサイズです。　※
● 176×144・・・ 176ドット×144ドットのQCIFサイズです。　※
　 320×240・・・ 320ドット×240ドットのQVGAサイズです。　※
　 352×288・・・ 352ドット×288ドットのCIFサイズです。
　 640×480・・・ 640ドット×480ドットのVGAサイズです。
※携帯電話で利用可能なサイズです。
周波数 蛍光灯下でのCMOSセンサーの動作周波数を設定できます。
● 屋外・・・ 屋外の映像を撮影する場合に選択します。
　 50Hz・・・ 交流周波数50Hz地域(東日本)において室内の映像を撮影する場合に選択します。
　 60Hz・・・ 交流周波数60Hz地域(西日本)において室内の映像を撮影する場合に選択します。
　 ※周波数設定が正しく設定されていないと、画像に縞模様などが発生します。
画像反転 天井吊り設置時など、カメラを反転して動作させる場合に、有効です。
　 有効･･･ 画像の天地が反転します。
● 無効・・・ 通常
　 ※ 画像反転機能は、パソコン経由および高速 i アプリ経由での閲覧でのみ利用可能です。それ以外の閲覧と併用する場合や録画を行う場合は、本体を正位置で設置してください。

音声設定
音声に関する設定を行います。音声はパソコンでのみ利用できます。
音声はモノラル仕様となります。
項目 内容
音声 音声配信を行う場合に設定します。
　 有効・・・音声の配信を行います。
● 無効・・・音声の配信は行いません。
形式 音声の圧縮形式を選択します。
● PCM・・・PCM形式で配信します。
　 ADPCM・・・ADPCM形式で配信します。PCM形式より圧縮されて配信します。
※スピーカーと本製品が近い場合、ハウリングが発生するおそれがあります。スピーカーの音量調整および設置位置を適宜調整してください。

録画設定
録画に関する設定を行います。静止画と動画を保存できます。
録画機能はパソコンでのみ利用できます。
<静止画で保存する>

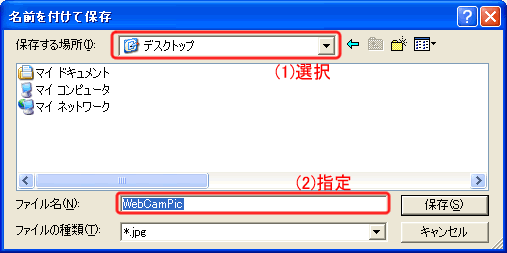

以下のウィンドウが表示されますので、保存先を選択し、ファイル名を指定して、保存します。
<動画で保存する>

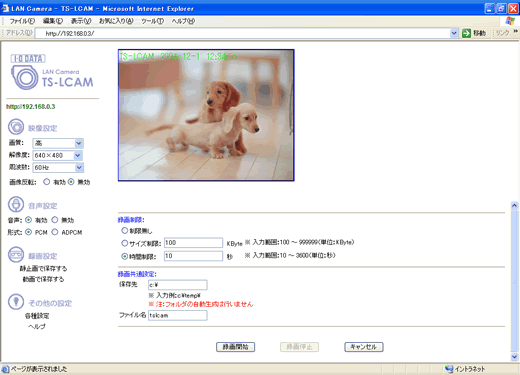

以下の画面が表示されます。
※本録画機能は、ネットワーク経由で実行されるため、録画行為が保証されるわけではありません。
項目 内容
録画制限 動画保存を行う条件を設定します。
動画は、録画共通設定を行ったパソコンのハードディスク上に保存されます。
保存形式はMotionJPEGによるAVIファイルになります。
保存には、パソコンおよびブラウザーをそのまま起動しておく必要があります。
　 制限なし・・・ 10000フレーム毎に、ファイルを作成して、動画保存を録画停止ボタンが押されるまで継続して実行されます。
　 サイズ制限・・・ 指定した K バイト数になるか録画停止ボタンが押されるまで、動画保存します。
(100〜999999Kバイトまで指定できます。)
　 時間制限・・・ 指定した時間になるか録画停止ボタンが押されるまで、動画保存します。
(10〜3600秒まで指定できます。)
録画共通設定 録画保存先に関する情報を設定します。
　 保存先・・・ 保存先とするパソコンのローカルドライブを指定します。
c:\temp\のように、ドライブレターから指定してください。
尚、あらかじめ指定先のフォルダを作成しておく必要があります。
　 ファイル名・・・ 保存されるファイル名の先頭部分を指定します。
ファイル名には、自動的に、時間情報が追記されて保存されます。
(例)ファイル名を、「tslcam」とした場合
tslcam_2004_12_3__4_56_28_890.aviとなります。
(2004年12月3日4時56分28秒890 より保存開始)
録画開始ボタン 設定した内容にしたがって保存を開始します。
録画停止ボタン 保存動作を中断します。
キャンセル 閲覧画面に戻ります。
