無線LANの設定を変更する


カスタム設定で暗号化設定をする

  本製品の設定画面で設定します。
注意

ここで設定する[暗号化]の値は、本製品と無線通信する無線LANアダプターの設定時に必要になります。

    本製品に設定する[暗号化]の値をメモしておくことをおすすめします。




1

設定画面の[基本設定]→[無線LAN設定]をクリックします。

トップページの場合は、[無線LANの設定を行う]ボタンをクリックします。

【設定画面を開く】



[セキュリティ設定]で[カスタム]を選択して、[暗号化設定]をします。

どの暗号の種類を選べばいいの?

本製品と無線LANアダプターの暗号化の種類を一致させる必要があります。
本製品と通信する無線LANアダプターが対応している暗号の種類(WEP、WPA-PSK、WPA-EAP、802.1x)を確認してください。(詳しくは、無線LANアダプターの取扱説明書をご覧ください。)
無線LANアダプターが[WPA-PSK]に対応している場合は、WEPより高度な暗号化である[WPA-PSK]に設定することをおすすめします。無線LANアダプターが[WEP]のみに対応の場合は、[WEP]に設定してください。
参考

WPAとは
    WPAとは、「Wi-Fi Protected Access」の略で脆弱性が指摘されるWEPに代わる新しいセキュリティー規格です。TKIP/AESという暗号化方式を利用しています。TKIPとは、(Temporal Key Integrity Protocol)という暗号化方式で、一定時間ごとに鍵を更新し、1つの暗号鍵を長い期間、共有して使うWEPと比べてより安全な通信が可能となりました。

[WPA-EAP]、[802.1x]について
    これらは、Radius認証サーバーを使用した高度な認証方式で、企業など特に高度なセキュリティーが必要な場合に使用します。この機能の運用には別途Radius認証サーバーと電子証明書発行サーバーの構築が必要になります。また、Windows XP SP1以降のパソコンのみ設定できます。これらの仕組みを理解した上での運用が必要になりますので、通常は[WEP]や、[WPA-PSK]を使用してのセキュリティー強化を行ってください。





●暗号の種類を次の中から選択してください。

WPA-PSKで暗号化する場合
WEPで暗号化する場合
WPA-EAPで暗号化する場合
802.1xで暗号化する場合



WPA-PSKで暗号化する場合

上から順に設定を行います。設定ができたら、へお進みください。

1.暗号化設定

[WPA-PSK]を選択します。
2.Pre Shared Key

ASCII(8〜63文字)

任意のPre Shared Keyを入力します。
(半角英数字で8〜63文字で入力します。)

16進数(64文字)

任意のPre Shared Keyを入力します。
(0〜9、A〜Fで64文字入力します。)

入力したPre Shared Keyはメモしておくことをおすすめします。(無線LANアダプター設定時に必要になります。)

3.暗号モード

TKIP

TKIPを使用して暗号化します。

AES

TKIPより高度なAESを使用して暗号化します。

TKIP&AES

端末の状態に合わせてTKIPもしくはAESを使用して暗号化します。

4.キーの更新間隔

WPA-PSKで使用するキーの更新間隔を設定します。(単位は秒)
[0]に設定するとキーを更新しません。

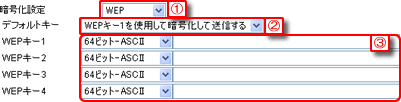

WEPで暗号化する場合

上から順に設定を行います。設定ができたら、へお進みください。

1.暗号化設定

[WEP]を選択します。

2.デフォルトキー

WEPで送信するキーを選択します。通常はWEPキー1を使用します。選択したキーを使用して送信データを暗号化します。

3.WEPキー1〜4

通常は、[WEPキー1]のみ設定します。

64ビット-ASCII
任意のWEPキーを入力します。
(半角英数字で5文字入力します。)
例)ABCDE

64ビット-16進数

任意のWEPキーを入力します。
(0〜9、A〜Fで10文字入力します。)
例)0123456789
128ビット-ASCII
任意のWEPキーを入力します。
(半角英数字で13文字入力します。)
例)ABCDEFGHIJKLM

128ビット-16進数

任意のWEPキーを入力します。
(0〜9、A〜Fで26文字入力します。)
例)01234567890123456789ABCDEF
152ビット-ASCII
任意のWEPキーを入力します。
(半角英数字で16文字入力します。)
例)ABCDEFGHIJKLMNOP

152ビット-16進数

任意のWEPキーを入力します。
(0〜9、A〜Fで32文字入力します。)
例)012345678901234567890123456789AB

入力したWEPキーはメモしておくことをおすすめします。(無線LANアダプター設定時に必要になります。)


※ServicePack1にアップグレードしていないWindows XPでは、[キーの長さ]と[キーのインデックス]が、弊社Web設定の表記と異なります。それぞれ以下のように読み替えてください。
40ビット=64ビット、104ビット=128ビット
キー0=キー1、キー1=キー2、キー2=キー3、キー3=キー4

参考


WEP(152ビット)について

    152ビット暗号化はIEEE802.11規格で定義されている機能ではなく、他社製無線LANアダプターとの接続を保証するものではありませんので、ご了承ください。
152ビットで設定する場合は、通信相手も152ビットの暗号化に対応している必要があります。

ご使用の無線LAN製品によっては、[128ビット]に対応していない製品(弊社製WN-B11/USB、WN-B11/PRSなど)があります。これらの製品を使用する場合は、[64ビット]で設定してください。





WPA-EAPで暗号化する場合

上から順に設定を行います。設定ができたら、へお進みください。

1.暗号化設定

[WPA-EAP]を選択します。

2.暗号モード

TKIP

TKIPを使用して暗号化します。

AES

TKIPより高度なAESを使用して暗号化します。

TKIP&AES

端末の状態に合わせてTKIPもしくはAESを使用して暗号化します。

3.キーの更新間隔

WPA-EAPで使用するキーの更新間隔を設定します。(単位は秒)
[0]に設定するとキーを更新しません。
注意

この機能を利用するにはRADIUSサーバーの設置、設定が必要です。

    RADIUSサーバーの設定を参照の上、【Radius設定】をご覧ください。






802.1xで暗号化する場合

上から順に設定を行います。設定ができたら、へお進みください。

1.暗号化設定

[802.1x]を選択します。

2.配布するWEPキー

802.1xで自動配布するWEPキーの長さを設定します。

無効

Radiusによる認証だけを行い暗号化はしません。

64ビット
128ビット
152ビット

設定した長さで暗号化を行います。

3.キーの更新間隔

WPA-EAPで使用するキーの更新間隔を設定します。(単位は秒)
[0]に設定するとキーを更新しません。
注意

この機能を利用するにはRADIUSサーバーの設置、設定が必要です。

    RADIUSサーバーの設定を参照の上、【Radius設定】をご覧ください。




画面下の[設定]ボタンをクリックします。



これで本製品の設定は完了です。

本製品と通信する無線LANアダプター側も、本製品に設定した[暗号化]と同じ値を設定します。

「WN-APG/R-S」添付の「WN-AG/CB3」を使用する場合は、【WN-AG/CB3の暗号化方法】をご覧ください。

その他の無線LANアダプターをお使いの場合は、無線LANアダプターの取扱説明書をご覧いただき、本製品の設定と同じ値に設定してください。
