写真で見てわかる
内蔵ハードディスク取付講座

ご注意 ■ノートパソコンを分解した場合、パソコンメーカの保証対応を受けられなくなる場合があります。本ページの内容に関して本体メーカへのお問い合せはご遠慮くださいますようお願い申し上げます。交換作業においてパソコン本体および当社製品を破損された場合、本体メーカ、および当社では一切保証いたしかねますので、ご了承ください。
■交換したハードディスクへのOSの新規インストールにつきましては、保証およびサポート対応はいたしかねます。

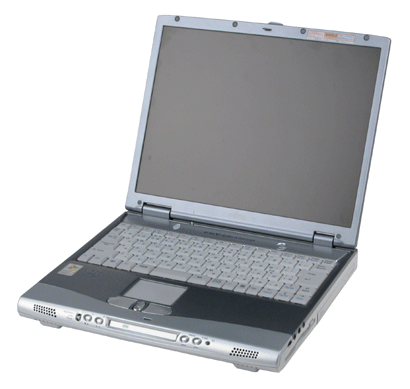

for FUJITSU FMV-BIBLO MGシリーズ

本取付方法の適応機種

<FMV-NB1>
FMV-NB10AR , NB15BP , MR16A , NB16CA , NB16C/V , NB18D/F
<FMV-NB7>
FMV-NB775R3 , NB780C3 , NB780R3
<FMV-NB8>
FMV-NB89D , NB89DR
<FMV-NB9>
FMV-NB911H , NB91130H , NB916L , NB990R , NB990RP , NB995
<FMV-NB10>
FMV-NB10A , NB10AR , NB10ARP


交換の手引き
line
PCを裏返してバッテリーと右図の2つのネジをはずす

手引き1イメージ
line
ネジをはずした部分のカバーをはずしケーブルを垂直に抜く

ご注意 ケーブルを傷つけないよう、 慎重に行ってください。
手引き2イメージ
line
つまみを持ち上げハードディスクを取り出す

手引き3イメージ
line
ハードディスクをフレキシブルケーブルから抜く

ご注意 ケーブルを傷つけないよう、 慎重に行ってください。
手引き4イメージ
line
ハードディスク取外し完了


手引き5イメージ
line

  あとは逆の手順で 新しいハードディスクを 取付ければOK!
