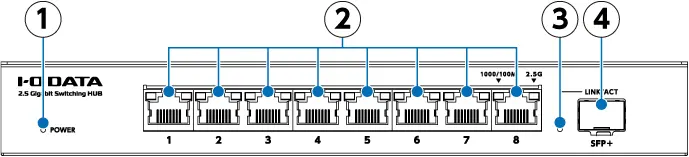

前面（BSH-QG08）
① POWER ランプ
| 挙動 | 意味 |
|---|---|
| 緑点灯 | 電源 入 |
| 消灯 | 電源 切 |
② LAN ポート
ネットワーク機器とつなぎます。
lightbulb参考
LAN ポートの LINK/ACT ランプ
- オレンジ（左）：1000/100M
- 緑（右）：2.5G
| 挙動 | 意味 |
|---|---|
| 点灯 | 接続時 |
| 早い点滅 | 通信時 |
| ゆっくりな点滅 | ループ検知時（通信がブロックされているポートの LINK/ACT ランプがオレンジ/緑同時に点滅します） |
| 消灯 | 未接続 |
③ SFP+ ポート用 LINK/ACT ランプ
| 挙動 | 意味 |
|---|---|
| 緑点灯 | 接続時 |
| 早い点滅 | 通信時 |
| ゆっくりな点滅 | ループ検知時 |
| 消灯 | 未接続 |
④ SFP+ ポート
10GBASE-T、10GBASE-SR、10GBASE-LR に対応した SFP+ モジュールを接続します。
推奨 SFP+ モジュールはこちら。
※ SFP モジュールは保証外です。
