miniPC や小型パソコンを取り付ける場合
warning注意
LCD-CU273AS-F（台座ネックが黒のモデル）のみの機能です
miniPC を取り付けるためのアタッチメントホールは LCD-CU273AS-F（台座ネックが黒のモデル）にだけ搭載されています。ご注意ください。
lightbulb参考
取り付けに関する要件情報
- VESA マウントインターフェイス：75mm × 75mm
- 取付可能合計重量（PC、取付金具、ケーブルなど含む）：1.5 kg 以下
- ネジサイズ：M4 × 30 mm 以上 ※ VESA マウンターの厚みによる
- 固定用ナット：M4 六角ナット
- 締め付けトルク：0.9 ～ 1.1 N·m （9～11 kgf·cm）
※ ドライバーを使ってネジを締付けてください。スパナーなど他の工具で締付けると、ネジ穴が破損する恐れがあります。
平らな場所に柔らかい布を敷き、その上に画面を下にして本製品を置く
miniPC や小型パソコンに合わせて用意した VESA マウンターを miniPC アタッチメントホールに合わせて置く

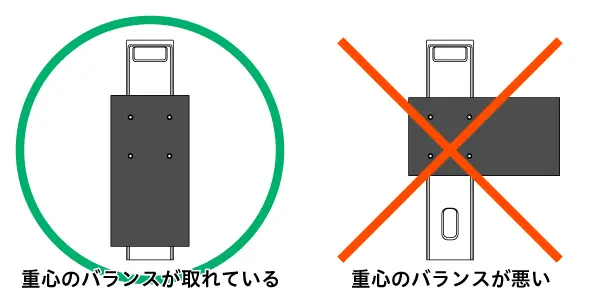

warning注意取り付ける際はバランスにご注意ください取り付ける VESA マウンター・miniPC や小型パソコンの重心はディスプレイの重心に合わせてください。
ネジとナットを使い、VESA マウンターを固定する
ナットをアタッチメントホールにはめる
ナットを固定しながらネジを締付ける
※ VESA マウンターに添付のワッシャーを使用してください。（使用する VESA マウンターの取付方法をご確認ください）

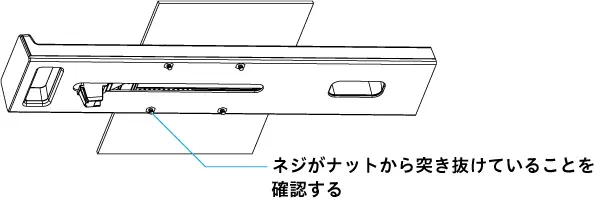

ナットからネジが突き抜け、VESA マウンターが完全に固定されたことを確認する
※ ネジの長さが合わない場合は別途ご用意ください。
1. 設置するを参考に、本製品を設置する
miniPC や小型パソコンを VESA マウンターに取り付ける
※ 使用する miniPC や小型パソコンの取付方法をご確認ください。
