D221V-Fシリーズ

21.45型 フルHD対応 フリースタイルスタンドディスプレイ

右上の[マニュアル内検索]もご利用ください

このガイド内の用語を指定して検索することができます。

入力を切り換える

どの入力端子の映像を表示するか切り換えます。

  1. どれかボタンを押す

  2. ボタンガイドが表示されます。

  3. [入力切換]のボタンを押す

  4. 映像を表示する入力端子を選ぶ

    ⇒ 選んだ入力端子の映像が表示されます。

画面が表示されない

画面が表示されないをご覧ください。

ボタンを1度押すだけで、 入力切換の設定項目を開く

手順1、2のボタンガイドの表示を省略できます。
操作を1ステップ減らすをご覧ください。

音量を調節する

  1. どれかボタンを押す

  2. ボタンガイドが表示されます。

  3. [音量]のボタンを押す

  4. 音量を調節する

    ⇒ 音量が設定されます。

音が出ない

音が出ないをご覧ください。

ボタンを1度押すだけで、音量の設定項目を開く

手順1、2のボタンガイドの表示を省略できます。
操作を1ステップ減らすをご覧ください。

明るさを調節する(輝度)

  1. どれかボタンを押す

  2. ボタンガイドが表示されます。

  3. [輝度]のボタンを押す

  4. 輝度を調節する

    ⇒ 輝度が設定されます。

ボタンを1度押すだけで、輝度の設定項目を開く

手順1、2のボタンガイドの表示を省略できます。
操作を1ステップ減らすをご覧ください。

その他の設定をする
(メインメニューを開く)

  1. どれかボタンを押す

  2. ボタンガイドが表示されます。

  3. [メニュー]のボタンを押す

    ⇒ スタートメニューが表示されます。

    お気に入り機能

    本製品には、よく使う設定項目を「お気に入り」として登録する機能があります。
    「お気に入り」として登録した設定項目はスタートメニューに表示され、メインメニューを開くことなく呼び出すことができます。

    ★が付いた3つの項目が「お気に入り項目」です。
    ご購入時には、「コントラスト」と「色温度」が登録されています。

    新たにお気に入り項目に登録する方法については、項目をお気に入り登録するをご覧ください。

  4. [メインメニュー]を選ぶ

  5. メインメニューが表示される
    後は、設定する項目を選んでください。

ボタンを1度押すだけで、スタートメニューを開く

手順1、2のボタンガイドの表示を省略できます。
操作を1ステップ減らすをご覧ください。

コンテンツに応じた映像表示を選ぶ(画面モード)

本製品には、あらかじめ様々なコンテンツに適した設定が登録してあります。
それを「画面モード」と呼びます。
細かな設定をしなくても 画面モードを切り換えるだけで、見やすく美しい映像を表示することができます。

画面モードの種類

画面モードは5 種類あります。

標準
入力映像を忠実に画面表示します。

あざやか
映像にメリハリを付け、鮮やかに画面表示します。

オフィス
目の負担を軽減するように画面表示します。

ゲーム
ゲーム素材を活かし、見やすく画面表示します。

Web
Web画面が見やすくなるように画面表示します。

画面モードの設定を変更する

本製品の設定を変更すると、その内容は画面モードに記録されます。

※ 画面モードで記録できる設定項目は以下のとおりです。
輝度、コントラスト、色温度、エンハンストカラー、アスペクト比、オーバードライブ、ブルーリダクション 2

※ 画面モードに記録した内容はリセットで初期値に戻すことができます。

画面モードを選ぶ

  1. メインメニューを開く

  2. [映像]→[画面モード]を開く

  3. 画面モードを選ぶ

    ⇒ 画面モードが切り換わります。

映像をより鮮やかに映し出す

本製品には、映像にメリハリを付け、鮮やかに表現するエンハンストカラー機能があります。

  1. メインメニューを開く

  2. [映像]→[エンハンストカラー]を開く

  3. エンハンストカラーの強さを調節する

    ⇒ エンハンストカラー機能が設定されます。

低解像度の映像をクッキリさせる

液晶ディスプレイには、解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示する超解像機能があります。

  1. メインメニューを開く

  2. [表示]→[超解像]を開く

  3. 超解像の強さを調節する

    ⇒ 超解像機能が設定されます。

項目をお気に入り登録する

  1. メインメニューを開く

  2. 「お気に入り」として登録する項目まで移動する

    お気に入りに登録できる項目

    値の設定をする直前の項目を登録操作できます。
    例:ブルーリダクション 2、画面モード など

    ※ 映像などのメニューグループや、ブルーリダクション 2の5といった設定値そのものを登録することはできません。

    ※ 一部登録できない項目があります。

  3. 項目名を選んだ状態で、[決定]の操作を3秒間続ける

  4. 3つのお気に入り枠のどこに登録するかを選ぶ

    ⇒ 選んだ項目がお気に入りとして登録されます。

    すでに登録済みの枠にも上書き登録できます

    お好みの項目に差し替えてお使いください。

電源ランプを消す

液晶ディスプレイの電源ランプがまぶしい場合、電源ランプを消す(点灯しないようにする)ことができます。

  1. メインメニューを開く

  2. [本体動作]→[電源ランプ]を開く

  3. [切]を選ぶ

    ⇒ 電源ランプが点灯しなくなります。

操作を1ステップ減らす

ボタンを最初に押したときのボタンガイドを表示せず、押したボタンに対応した項目を直接開くようにします。

例えば、音量のボタンを1回押すだけで、音量調節画面が開きます。

  1. メインメニューを開く

  2. [メニュー表示]→[ダイレクト]を開く

  3. [入]を選ぶ

    ⇒ 最初のボタンガイドが表示されなくなり、該当する項目が直接開くようになります。

メニュー項目一覧

設定項目が無効になっている場合

状況によっては、設定項目が無効になることがあります。
詳しくは設定できない項目があるをご覧ください。

ボタンガイド

ボタンガイドの表示方法

メインメニューを開く

入力切換

入力端子の映像を切り換えます。

音量

音量を調節します。

輝度

画面の明るさを調節します。

メニュー

スタートメニューを表示します。

スタートメニュー

スタートメニューの表示方法

メインメニューを開く

★ コントラスト

明るい場所と暗い場所の差を調節します。

★ 色温

光の色を調節します。

★ お気に入り3(未登録)

ここにお気に入り登録できます。

メインメニュー

メインメニューを表示します。

★が付いた項目について

★が付いた項目には、好きな設定項目をお気に入りとして登録できます。
詳しい登録方法については、項目をお気に入り登録するをご覧ください。

メインメニュー

メインメニューの表示方法

メインメニューを開く

映像

表示

HDMI

ヘルスケア

メニュー表示

本体動作

その他

映像

画面モード

様々なコンテンツに適した設定を選びます。

コンテンツに応じた映像表示を選ぶ(画面モード)

コントラスト

映像の明るい場所と暗い場所の差を調節します。

色温度

映像の色味を調節します。

エンハンストカラー

映像にメリハリを付け、鮮やかに表示します。

表示

超解像

解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示します。

アスペクト比

映像の縦と横の比率を設定します。

オーバードライブ

動きの速いシーンの残像感を低減し、動きの激しい映像やゲームでも よりクッキリした映像を表示します。
ただし映像によっては、かえって画面の色ずれ・色変化などが出てしまうことがあります。

HDMI

HDMIでつないだ機器の電源が入ると、本製品の電源を入れてその機器の映像を表示します。
また、本製品の電源を切ると機器の電源を切ります。

ヘルスケア

ブルーリダクション 2

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減します。

目の負担を軽減する

メニュー表示

表示時間

設定メニューが消えるまでの時間を設定します。

言語

設定メニューの言語を設定します。

ダイレクト

ボタンガイドの表示を設定します。

操作を1ステップ減らす

回転

ディスプレイの向きに応じて、メニューを回転します。

本体動作

節電

待機状態になったときの節電動作を設定します。

映像信号検出

映像が入力されないときの動作を設定します。

クイック起動

画面が映るまでの時間を短縮します。

シンク設定

正しく映像が表示されない時に変更することで、問題が解消されることがあります。

電源ランプ

電源ランプの点灯について設定します。

DDC/CI

パソコンとのDDC/CI 通信について設定します。

その他

リセット

購入時の設定に戻します。

システム更新

本製品のシステムを更新します。

困ったときには

困ったときには >

画面が表示されない

2分ほど待っても画面が表示されないときは、電源ランプを確認してください。

電源ランプは、消灯している

電源が入っていないことが考えられます。

・ 電源ボタンを押してみてください。

・ 電源ケーブルを奥まで差し込んでください。

・ コンセントにつながっているか確認してください。

設定で電源ランプが光らないようになっていることもあります

その場合、映像が入力されていないことも考えられますので、電源ランプは、オレンジまたは青に光っているもご覧ください。

電源ランプは、オレンジまたは青に光っている

映像が入力されていないことが考えられます。

  1. パソコン/映像機器と本製品の間のケーブルを、奥までしっかりと差し込み直す

  2. 入力切換で、映像を表示する入力端子名を選ぶ

    入力を切り換える

    ノートパソコンの場合

    ノートパソコンの取扱説明書で「外部モニターへ出力する設定」をご確認ください。

  3. 数分待っても画面が表示されなければ、ボタンを押して表示された画面の[シンク設定]を選び、設定を変更してみる

    ※ 画面に[シンク設定]が表示されていない場合は、次に進んでください。

  4. 数分待っても画面が表示されなければ、パソコン/映像機器を再起動する

  5. 数分待っても画面が表示されなければ、サポートセンターにお問い合わせください。

困ったときには >

画面の色がおかしい

リセットする

設定メニューで、リセットをお試しください。
(設定内容は必要に応じてメモをお取りください)

  1. メインメニューを開く

  2. [その他]→[リセット]を開く

  3. [実行]を選ぶ

    ⇒ 設定内容がリセットされます。
    正しい表示に戻っていることを確認してください。

  4. 上記で解決しない場合は、以下の手順をお試しください。

    解決しない場合

解決しない場合

以下の手順をお試しください。

電源ランプは、オレンジまたは青に光っている

困ったときには >画面が縦長横長になる/にじむ >

Windows の設定手順例

パソコンの解像度を1920×1080に設定してください。
低い解像度の映像は、引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。

  1. デスクトップを右クリックする

  2. [ディスプレイ設定]をクリックする

  3. 解像度を 1920×1080 に設定する

    Windows 10 で画面に解像度の設定がない場合

    [ディスプレイの詳細設定]をクリックし、その先で解像度を設定した後、[適用]をクリックします。

困ったときには >画面が縦長横長になる/にじむ >

macOS の設定手順例

macOSの解像度を1920×1080に設定してください。
低い解像度の映像は、引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。(画面例はmacOS 11.4)

  1. Appleメニューの[システム環境設定]をクリックする

  2. [ディスプレイ]をクリックする

  3. [変更]を選ぶ

    ⇒ 解像度を変更できるようになります。

  4. 解像度を 1920×1080 に設定する

困ったときには >画面が縦長横長になる/にじむ >

ChromeOS の設定手順例

パソコンの解像度を1920×1080に設定してください。
低い解像度の映像は、引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。(画面例はChromeOS v91)

  1. 画面右下の時計部分をクリックする

  2. 歯車アイコン をクリックする

  3. [デバイス]→[ディスプレイ]をクリックする

  4. 本製品の型番をクリックする

  5. 解像度を 1920×1080 に設定する

困ったときには >

音が出ない

パソコンとつないでいる場合

パソコンによっては、音声の出力先を設定する必要があります。

Windows の例

1. 画面右下のスピーカーアイコンをクリックする

※ Windows 11では、その後スピーカー音量横の[>]をクリックする

2. 本製品を選ぶ

macOS の例
1. システム環境設定の[サウンド]をクリックする
2.[出力]タブをクリックする
3. 本製品を選ぶ

こちらもご確認ください

・ 本製品の音量を確認してください

・ パソコンや映像機器側の音量を確認してください

・ ヘッドセット/ヘッドホンをつないでいる場合、本製品のスピーカーから音は出ません。(ヘッドホン端子がある場合)

困ったときには >

ゲームで残像が出る

オーバードライブ機能を有効にすることで、残像感が改善することがあります。

  1. メインメニューを開く

  2. [表示]→[オーバードライブ]を開く

  3. 値を選ぶ

    ⇒ オーバードライブが有効になります。映像によっては、残像感が解消されます。

    オーバードライブが強すぎると、かえって残像感が強くなるおそれがあります

    そのような場合は、オーバードライブの設定を弱めてください。

困ったときには >

設定できない項目がある

設定項目によっては、何らかの条件によって項目自体や設定値が無効になったり、表示しなくなったり、設定値を固定したりします。
ここではその内容についてご案内します。

無効化項目 原因
映像 色温度 「ブルーリダクション 2」の値を[1]~[5]に設定した

困ったときには >

メッセージが表示された

「表示できる映像信号がありません」と表示された

Windowsの画面が表示されていない場合

映像が入力されていないことが考えられます。

電源ランプは、オレンジまたは青に光っている

Windowsの画面が表示されている場合

解像度を設定してください。

画面が縦長横長になる/にじむ

「メニューはロックされています」と表示された

メニューロックされています。

再びメニュー操作をできるようにするには、左から2番めのボタンを3秒間押し続けてください。

困ったときには >

本製品のシステムを更新したい

弊社Webページにアップデートファイルが掲載されている場合、ここでご案内する手順で本製品のシステムを更新できます。

システム更新の準備をする

USBメモリーを用意し、そこにアップデートファイルを入れます。

  1. 弊社サポートライブラリを開く

    LCD-D221V-FX : サポートライブラリ

    EX-D221V-F : サポートライブラリ

  2. お使いの液晶ディスプレイの型番を探し、アップデートファイルが掲載されている場合はダウンロードする

    液晶ディスプレイのバージョンを知りたい

    メインメニューを開く

    ②[その他]→[システム更新]を開く

    ③「現在の設定」のところにバージョンが表示される
    例)180403-L12

    ※ サポートライブラリの「バージョン」欄の()内に表示されている数字と見比べてください。
    サポートライブラリに記載されているバージョンの数字のほうが大きい場合は、システムを更新してください。

    アップデートファイルが掲載されていない場合

    システム更新の必要はありません。

  3. ダウンロードしたファイルを開く

    ⇒ デスクトップにファイルと同名のフォルダーを作り、そのフォルダーを開きます。

  4. USB メモリーをパソコンに挿す

    「exFAT」でフォーマットされたUSBメモリーには対応しておりません

    USBメモリーが「exFAT」でフォーマットされている場合は、「FAT32」か「NTFS」でフォーマットしてください。

  5. 開いたフォルダー内の「IODATA_xxxxxx.bin」をUSBメモリーに入れる

    ※ xxxxxx には液晶ディスプレイのモデル名を意味する文字列が入ります。
    (例)IODATA_MQ321XDB など

  6. USB メモリーをパソコンから取り外す

以上で、システム更新用のUSBメモリーを用意できました。
システムを更新するへお進みください。

システム更新後、設定のリセットが必要です

設定を変更している場合、設定内容を控えておいてください。

システムを更新する

アップデートファイルを入れたUSBメモリーを液晶ディスプレイに挿し、システム更新の操作をします。

  1. 用意したUSB メモリーを液晶ディスプレイに挿す

  2. 液晶ディスプレイの電源を入れ、パソコンなどの画面を表示する

  3. メインメニューを開く

    メインメニューを表示できない場合

    本製品で、パソコンなどの画面を表示してください。

  4. [その他]→[システム更新]を開く

  5. [実行]を選ぶ

    ⇒ システム更新を開始します。システム更新には、5分程度かかります。

    システム更新が終わるまでは、液晶ディスプレイの電源を切ったり、USBメモリーを抜いたりしないでください

    システム更新中には、全画面が緑・青・赤などに変わることがあります

    異常ではありません。

  6. 「System Update Success」と表示されたら、液晶ディスプレイの電源を切り、再度電源を入れる

    「System Update Fail」と表示された場合

    システム更新に失敗しました。
    液晶ディスプレイの電源を切り、USBメモリーを抜いてください。

    その後、液晶ディスプレイにUSBメモリーを挿すところからやり直してください。

    ※「exFAT」でフォーマットされたUSBメモリーには対応しておりません。
    USBメモリーが「exFAT」でフォーマットされている場合は、「FAT32」か「NTFS」でフォーマットした上でもう一度お試しください。

  7. USB メモリーを液晶ディスプレイから取り外す

  8. メインメニューを開く

  9. [その他]→[リセット]を開く

  10. [実行]を選ぶ

    ※ リセットにより、設定はご購入時の状態に戻ります。

以上でシステムの更新は完了しました。
引き続き、液晶ディスプレイをご利用ください。

困ったときには >

ネック/台座/スタンドを外したい
モニターアーム(VESA)を取り付けたい

方法は、添付の取扱説明書に記載されています。

添付の取扱説明書がお手元にない場合は、弊社サポートライブラリからダウンロードできます。

LCD-D221V-FX : サポートライブラリ

EX-D221V-F : サポートライブラリ

※ お使いの液晶ディスプレイによっては、ネック/台座/スタンドを取り外せなかったり、モニターアーム(VESA)を取り付けられないこともあります。

困ったときには >

DDC/CI を何に使うのか分からない

DDC/CI は「Display Data Channel Command Interface」の略です。
この機能を有効にすると、パソコンから液晶ディスプレイを設定できます。この機能による設定にはDDC/CI対応のソフトウェアが必要です。

※ 当社のDDC/CI対応ソフトウェアには「クルッとな」があります。

本マニュアルを印刷する

本マニュアルをお手元でご覧になるための方法をご案内します。

全ページをプリント全ページプリント(PCのみ)

上のボタンをクリックすると、本マニュアル全体をWebブラウザーのプリント機能で印刷できます。
ただし項目が多いマニュアルはページ数が多くなり、全体の印刷には向きません。
プリントしたいページを開き、そのページだけをWebブラウザーのプリント機能で印刷することをおすすめします。

※ マニュアルの内容量によっては、印刷が始まるまで数分掛かることがあります。

※[全ページプリント]ボタンは、スマホ・タブレットではお使いになれません。

本マニュアルのご利用について

本マニュアルで使用しているソフトウェアライセンス情報やGoogle アナリティクス4の利用については、こちらをご覧ください。

HTMLマニュアルのご利用について

このページはお役に立ちましたか?

01版 © I-O DATA DEVICE, INC.
ページトップ
戻る
ホーム

コントラスト

映像の明暗比を調節します。
白(輝度が最大)と黒(輝度が最小)との輝度の比率を調節します。
値が大きいほど、映像がくっきりとメリハリのついたものになります。

• 標準

• 値が大きいと、くっきりとメリハリが付く

• 値が小さいと、自然で柔らかい雰囲気になる

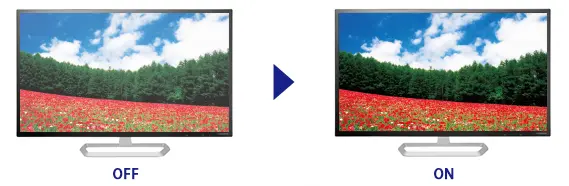

エンハンストカラー

映像にメリハリを付けるように調節しながら、RGB(赤・緑・青)にCMY(シアン・マゼンタ・黄)を加えた6色の座標軸で色の補正をする機能です。

アスペクト比

映像の縦と横の比率です。よく4:3や16:9などと表現されます。
映像の解像度やディスプレイの設定によっては、映像が縦や横に伸びたり、映像の上下や左右に映像が表示されないところができたりしてしまうことがあります。

映像はなるべく、ディスプレイの最大の解像度か、ディスプレイの画面と同じアスペクト比にしてください。

• 正しく表示された16:9の映像

• 4:3の映像を16:9で表示 縦に詰まっている

• 4:3の映像を16:9で表示 左右に黒帯ができる

色温度

映像の色味を調節します。
6500Kは昼光色とも呼ばれ自然な白色が表現できる設定です。
9300Kの発色は鮮やかですがやや青白く感じられます。
7200Kは6500Kと9300Kの中間の設定です。

輝度

画面の光を調節します。適切な明るさ(輝度)に調節することで、目が疲れにくくなります。

• 標準

• 増加

オーバードライブ

画面を書き換える際の電圧変化を瞬間的に大きくして、色変化の速度を改善する機能です。
電圧変化を大きくすることで、目的の色階調を一瞬超えますが、応答速度はより早くなります。(スピードアップしてゴールを駆け抜け、その後ゴール地点に戻るような動きをします)
これにより、動きの速い動画やゲームでの残像感を低減し、よりクッキリした映像を楽しむことができます。

ただ映像によっては、かえって画面の色ずれ・色変化などが出てしまうことがあります。

ブルーリダクション 2

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減します。

● ブルーライト(青色光)とは
ディスプレイから発せられる青い光は、パソコン作業時に目が疲れる原因とされています。
また、長時間浴びることで体内時計を狂わす作用があるとも言われています。

光の波長とブルーライト

● ブルーリダクション 2機能とは
ブルーライトを低減することができます。
写真鑑賞やデザインの際には弱く、事務作業の際には強くするなど、作業内容に合わせてご調整いただけます。

超解像

解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示する機能です。

タイマー

表示時間

EDID

DDC/CI

LCD

商品の仕様を見たい

#p80_50__id8050_5

EX-LD

商品の仕様を見たい

#p80_50__id8050_5

KH

商品の仕様を見たい

#p80_50__id8050_5

消費電力

商品の仕様を見たい

#p80_50__id8050_5

寸法

商品の仕様を見たい

#p80_50__id8050_5

ノート

パソコン基本操作ガイド⇒ノートパソコンを大画面で使う

https://www.iodata.jp/lib/manual/mastering_manual/#p1_4

マルチ

パソコン基本操作ガイド⇒ノートパソコンを大画面で使う

https://www.iodata.jp/lib/manual/mastering_manual/#p1_4

初期化

メインメニューの[メニュー表示]→[リセット]

#p70_1__id701_reset

バージョン

液晶ディスプレイのバージョンを知りたい

#p80_80__id8080_version

アップデート

本製品のシステムを更新したい

#p80_80

ファームウェア

本製品のシステムを更新したい

#p80_80

update

p80_80

p2_hlthcr_br2 p2_hlthcr
p80_1 p80_6 p80_2 p80_2_win p80_2_mac p80_2_chrome p80_3 p80_4 p80_greyout p80_reset p80_5 p80_80 p80_52 p80_7 p80_8 p80_51 p80_0
