どの入力端子の映像を表示するか切り換えます。

本製品には、あらかじめ様々なコンテンツに適した設定が登録してあります。
それを「画面モード」と呼びます。
細かな設定をしなくても 画面モードを切り換えるだけで、見やすく美しい映像を表示することができます。

画面モードの種類

画面モードは5 種類あります。

標準
入力映像を忠実に画面表示します。

あざやか
映像にメリハリを付け、鮮やかに画面表示します。

オフィス
目の負担を軽減するように画面表示します。

ゲーム
ゲーム素材を活かし、見やすく画面表示します。

Web
Web画面が見やすくなるように画面表示します。

画面モードを選ぶ

1. メインメニューを開く

2. ［映像］→［画面モード］を開く

3. 画面モードを選ぶ

   ⇒ 画面モードが切り換わります。

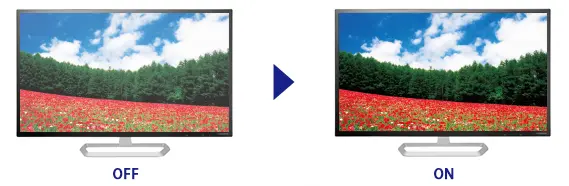

本製品には、映像にメリハリを付け、鮮やかに表現するエンハンストカラー機能があります。

液晶ディスプレイには、解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示する超解像機能があります。

本製品には目の負担を軽減するための項目があります。

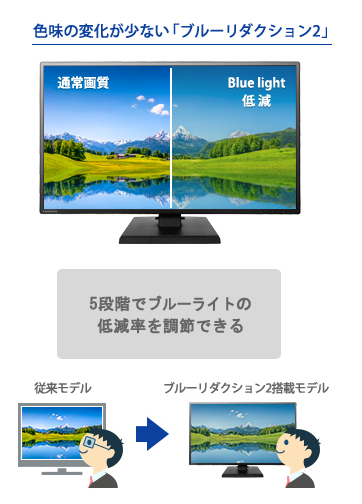

ブルーリダクション 2 とは

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減する機能です。

ブルーリダクション 2の設定

1. メインメニューを開く

2. ［ヘルスケア］→［ブルーリダクション 2］を開く

3. ブルーライト軽減の強さを調節する



ボタンガイド

入力切換

入力端子の映像を切り換えます。

設定 HDMI 1、HDMI 2、DisplayPort

音量

音量を調節します。

設定 0～30

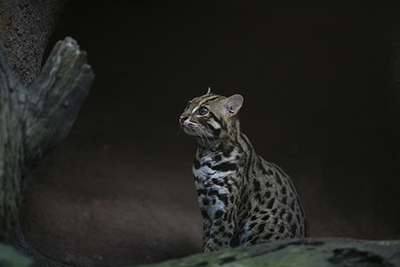

輝度

画面の明るさを調節します。

設定 0～100

メニュー

スタートメニューを表示します。

設定 -

スタートメニュー

★ コントラスト

明るい場所と暗い場所の差を調節します。

設定 0～100

★ 色温度

光の色を調節します。

設定 6500K、7200K、9300K、ユーザー

★ お気に入り３（未登録）

ここにお気に入り登録できます。

設定 -

メインメニュー

メインメニューを表示します。

設定 -

メインメニュー

映像

表示

HDMI

ヘルスケア

メニュー表示

本体動作

その他

映像

画面モード

様々なコンテンツに適した設定を選びます。

▶ コンテンツに応じた映像表示を選ぶ（画面モード）

設定 標準、あざやか、オフィス、ゲーム、Web

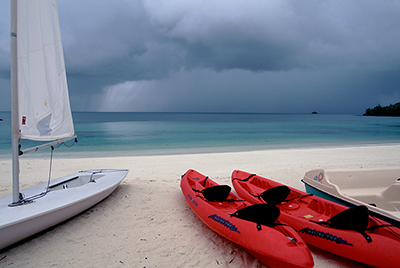

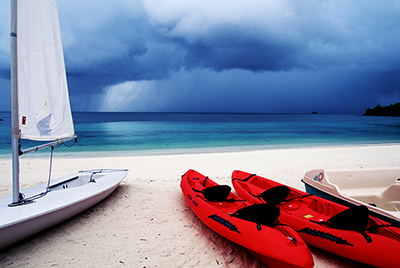

コントラスト

映像の明るい場所と暗い場所の差を調節します。

設定 0～100

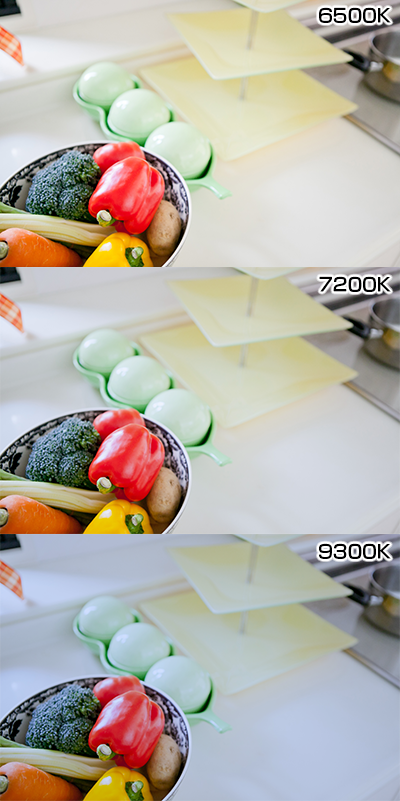

色温度

映像の色味を調節します。

設定 6500K、7200K、9300K、ユーザー

エンハンストカラー

映像にメリハリを付け、鮮やかに表示します。

設定 切、1～10

表示

超解像

解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示します。

設定 切、1～10

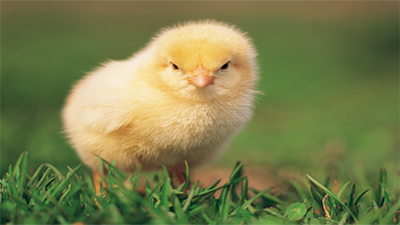

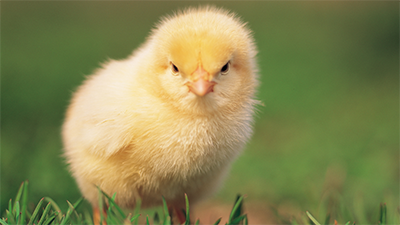

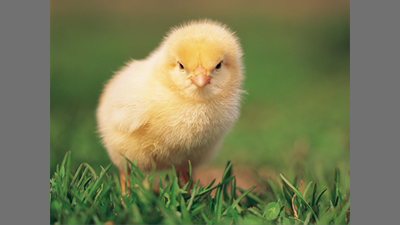

アスペクト比

映像の縦と横の比率を設定します。

設定 拡大、固定

オーバードライブ

動きの速いシーンの残像感を低減し、動きの激しい映像やゲームでも よりクッキリした映像を表示します。
ただし映像によっては、かえって画面の色ずれ・色変化などが出てしまうことがあります。

設定 切、レベル1～2

HDMI

電源連動

HDMIでつないだ機器の電源が入ると、本製品の電源を入れてその機器の映像を表示します。
また、本製品の電源を切ると機器の電源を切ります。

設定 切、入

ヘルスケア

ブルーリダクション 2

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減します。

▶ 目の負担を軽減する

設定 切、1～5

メニュー表示

表示時間

設定メニューが消えるまでの時間を設定します。

設定 15、30、45、60（秒）

言語

設定メニューの言語を設定します。

設定 日本語、English

ダイレクト

ボタンガイドの表示を設定します。

▶ 操作を１ステップ減らす

設定 切、入

回転

ディスプレイの向きに応じて、メニューを回転します。

設定 0、90、270

本体動作

節電

待機状態になったときの節電動作を設定します。

設定 切、レベル1～2

映像信号検出

映像が入力されないときの動作を設定します。

設定 自動（高速）、自動、手動

クイック起動

画面が映るまでの時間を短縮します。

設定 切、入

シンク設定

正しく映像が表示されない時に変更することで、問題が解消されることがあります。

設定 HDMI 時：1～4、 DisplayPort時：1～2

電源ランプ

電源ランプの点灯について設定します。

設定 切、入

DDC/CI

パソコンとのDDC/CI 通信について設定します。

設定 切、入

その他

リセット

購入時の設定に戻します。

設定 実行、中止

システム更新

本製品のシステムを更新します。

設定 実行、中止

2分ほど待っても画面が表示されないときは、電源ランプを確認してください。

電源ランプは、消灯している

電源が入っていないことが考えられます。

・ 電源ボタンを押してみてください。

・ 電源ケーブルを奥まで差し込んでください。

・ コンセントにつながっているか確認してください。

電源ランプは、オレンジまたは青に光っている

映像が入力されていないことが考えられます。

1. パソコン/映像機器と本製品の間のケーブルを、奥までしっかりと差し込み直す

2. 入力切換で、映像を表示する入力端子名を選ぶ

   ⇒ 入力を切り換える

   ノートパソコンの場合

   ノートパソコンの取扱説明書で「外部モニターへ出力する設定」をご確認ください。

3. 数分待っても画面が表示されなければ、ボタンを押して表示された画面の［シンク設定］を選び、設定を変更してみる

   ※ 画面に［シンク設定］が表示されていない場合は、次に進んでください。

4. 数分待っても画面が表示されなければ、パソコン/映像機器を再起動する

5. 数分待っても画面が表示されなければ、サポートセンターにお問い合わせください。

リセットする

設定メニューで、リセットをお試しください。
（設定内容は必要に応じてメモをお取りください）

1. メインメニューを開く

2. ［その他］→［リセット］を開く

3. ［実行］を選ぶ

   ⇒ 設定内容がリセットされます。
   正しい表示に戻っていることを確認してください。



4. 上記で解決しない場合は、以下の手順をお試しください。

   ⇒ 解決しない場合

解決しない場合

以下の手順をお試しください。

⇒ 電源ランプは、オレンジまたは青に光っている

パソコンの解像度を変更してください。
低い解像度の映像は引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。

設定項目によっては、何らかの条件によって項目自体や設定値が無効になったり、表示しなくなったり、設定値を固定したりします。
ここではその内容についてご案内します。

「表示できる映像信号がありません」と表示された

Windowsの画面が表示されていない場合

映像が入力されていないことが考えられます。

⇒ 電源ランプは、オレンジまたは青に光っている

Windowsの画面が表示されている場合

解像度を設定してください。

⇒ 画面が縦長横長になる/にじむ

「メニューはロックされています」と表示された

メニューロックされています。

再びメニュー操作をできるようにするには、左から２番めのボタンを３秒間押し続けてください。

弊社Webページにアップデートファイルが掲載されている場合、ここでご案内する手順で本製品のシステムを更新できます。

システム更新の準備をする

USBメモリーを用意し、そこにアップデートファイルを入れます。

1. 弊社サポートライブラリを開く

   LCD-D241D-FX : サポートライブラリ

   EX-D241D-F : サポートライブラリ

2. お使いの液晶ディスプレイの型番を探し、アップデートファイルが掲載されている場合はダウンロードする

   液晶ディスプレイのバージョンを知りたい

   ① メインメニューを開く

   ②［その他］→［システム更新］を開く

   ③「現在の設定」のところにバージョンが表示される
   例）180403-L12

   ※ サポートライブラリの「バージョン」欄の（）内に表示されている数字と見比べてください。
   サポートライブラリに記載されているバージョンの数字のほうが大きい場合は、システムを更新してください。

   アップデートファイルが掲載されていない場合

   システム更新の必要はありません。

3. ダウンロードしたファイルを開く

   ⇒ デスクトップにファイルと同名のフォルダーを作り、そのフォルダーを開きます。

4. USB メモリーをパソコンに挿す



   「exFAT」でフォーマットされたUSBメモリーには対応しておりません

   USBメモリーが「exFAT」でフォーマットされている場合は、「FAT32」か「NTFS」でフォーマットしてください。

5. 開いたフォルダー内の「IODATA_xxxxxx.bin」をUSBメモリーに入れる

   ※ xxxxxx には液晶ディスプレイのモデル名を意味する文字列が入ります。
   （例）IODATA_MQ321XDB など

6. USB メモリーをパソコンから取り外す



以上で、システム更新用のUSBメモリーを用意できました。
システムを更新するへお進みください。

システムを更新する

アップデートファイルを入れたUSBメモリーを液晶ディスプレイに挿し、システム更新の操作をします。

1. 用意したUSB メモリーを液晶ディスプレイに挿す



2. 液晶ディスプレイの電源を入れ、パソコンなどの画面を表示する

3. メインメニューを開く

   メインメニューを表示できない場合

   本製品で、パソコンなどの画面を表示してください。

4. ［その他］→［システム更新］を開く

5. ［実行］を選ぶ

   ⇒ システム更新を開始します。システム更新には、5分程度かかります。



   システム更新が終わるまでは、液晶ディスプレイの電源を切ったり、USBメモリーを抜いたりしないでください

   システム更新中には、全画面が緑・青・赤などに変わることがあります

   異常ではありません。

6. 「System Update Success」と表示されたら、液晶ディスプレイの電源を切り、再度電源を入れる

   「System Update Fail」と表示された場合

   システム更新に失敗しました。
   液晶ディスプレイの電源を切り、USBメモリーを抜いてください。

   その後、液晶ディスプレイにUSBメモリーを挿すところからやり直してください。

   ※「exFAT」でフォーマットされたUSBメモリーには対応しておりません。
   USBメモリーが「exFAT」でフォーマットされている場合は、「FAT32」か「NTFS」でフォーマットした上でもう一度お試しください。

7. USB メモリーを液晶ディスプレイから取り外す



8. メインメニューを開く

9. ［その他］→［リセット］を開く

10. ［実行］を選ぶ

    ※ リセットにより、設定はご購入時の状態に戻ります。



以上でシステムの更新は完了しました。
引き続き、液晶ディスプレイをご利用ください。
