・ 各部の名前とはたらき

↓上面

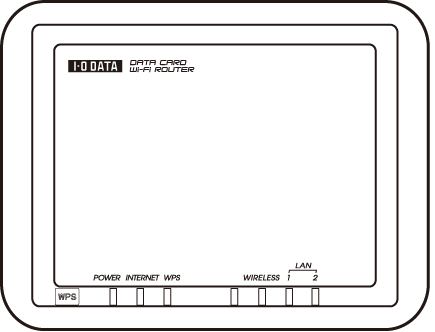

上面図



▼ランプ

名称 状態
POWER
点灯

電源ON

INTERNET
点灯 インターネット接続中
点滅 インターネットへ接続試行中
※接続できない場合は、点滅が速くなります。
WPS
点滅 WPS検出開始(120秒)
WIRELESS
点灯 無線LANが有効
点滅 無線LANと通信中
LAN1/LAN2
点灯 有線LANを接続済
点滅 有線LAN機器と通信中



名称 状態

WPSボタン

本製品とWPS対応機器を接続するために使用します。
【ゲーム機やiPhoneをつなぐ】をご確認ください。





↓背面

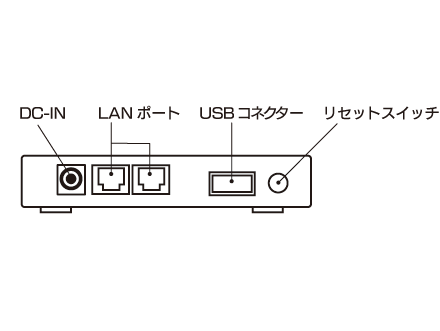

背面図


名称 状態
DC-IN 添付のACアダプターを接続します。
LANポート
パソコンやハブ(ローカルネットワーク側)を接続するためのポートです。(10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。)
USBコネクター USBタイプのデータ通信カードを利用する場合に使用します。
リセットスイッチ 本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。
【出荷時設定に戻す】をご確認ください。
