各部の名称・機能
lightbulb参考
リモコン（別売）について
別売のリモコンについては、DS-STBRC03をご覧ください。

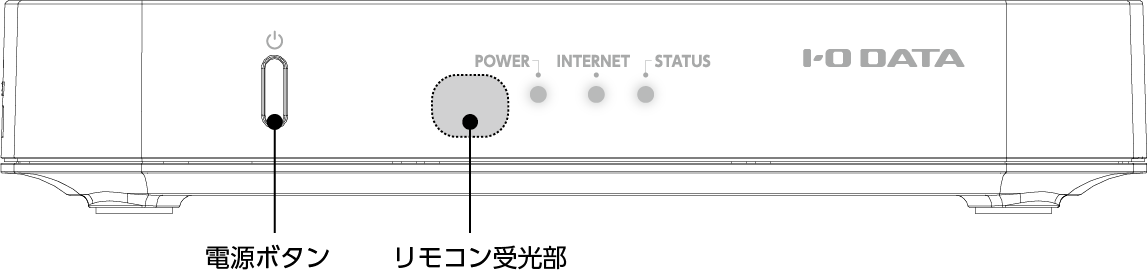

前面
| 名称 | 機能 |
|---|---|
| 電源ボタン | 電源のオン／オフをします。 |
| リモコン受光部 | リモコンからの信号を受ける場所です。 |
| POWERランプ | 青点灯：起動中 赤点灯：スリープ中 消灯：電源オフ |
| INTERNETランプ | 緑点灯：インターネット接続中 消灯：インターネット未接続 |
| STATUSランプ | 赤点灯：初期化待機中 赤点滅（早）：FW更新中、初期化中、書き込み中 赤点滅（遅）：システムエラー |

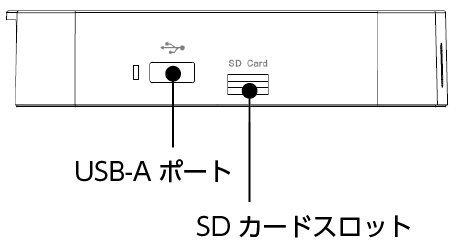

左側面
| 名称 | 機能 |
|---|---|
| USB-Aポート | USB機器を接続できます。 |
| SDカードスロット | SDカードをセットできます。 |

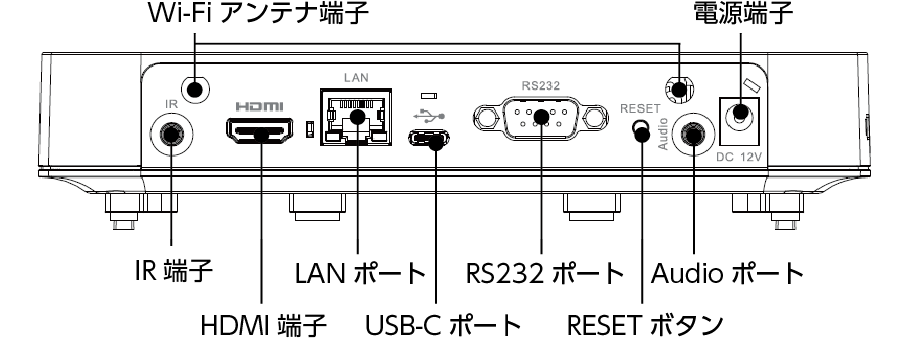

背面
| 名称 | 機能 |
|---|---|
| Wi-Fiアンテナ端子 | Wi-Fiを利用する場合は付属のアンテナを取り付けます。 |
| IR端子 | リモコン受光部を延長する場合に利用します。 |
| HDMI端子 | 付属のHDMIケーブルを利用してディスプレイを接続します。 |
| LANポート | LANケーブルを接続できます。 |
| USB-Cポート | USB機器を接続できます。 |
| RS232ポート | ディスプレイのRS232ポートと接続します。 |
| RESETボタン | 本製品を初期化します。 |
| Audioポート | ヘッドホンなどを接続できます。 |
| 電源端子 | 付属のACアダプターを接続します。 |
lightbulb参考
各ポート横にある［ケーブル抜け防止バンド取付穴］について
ケーブルの抜けを防ぐため、各ポート横にある穴に付属のケーブル抜け防止バンドを取り付けてください。
取付方法は、設置・接続するをご覧ください。
