各部の名前とはたらき

for ETG-R

もくじ｜用語解説｜困ったときには｜ご注意｜本マニュアルでの呼び方／マークの説明

マニュアルトップ

各部の名前、動作環境、仕様

各部の名前とはたらき

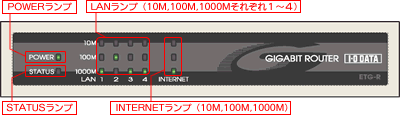

前面

▼ランプ

名称

色

状態

POWER

緑

本製品の電源ON時

消灯

本製品の電源OFF時

STATUS

赤

点灯	初期化中
点滅	起動・再起動中

消灯

正常動作中

INTERNET

10M

緑

点灯	INTERNET側が10BASE-Tで接続している状態
点滅	INTERNET側が10BASE-Tでデータを送受信中

消灯

10BASE-Tで[INTERNET]ポートのリンクが確立していない状態

100M

緑

点灯	INTERNET側が100BASE-TXで接続している状態
点滅	INTERNET側が100BASE-TXでデータを送受信中

消灯

100BASE-TXで[INTERNET]ポートのリンクが確立していない状態

1000M

緑

点灯	INTERNET側が1000BASE-Tで接続している状態
点滅	INTERNET側が1000BASE-Tでデータを送受信中

消灯

1000BASE-Tで[INTERNET]ポートのリンクが確立していない状態

LAN(1,2,3,4)

10M

緑

点灯	LAN側が10BASE-Tで接続している状態
点滅	LAN側が10BASE-Tでデータを送受信中

消灯

10BASE-Tで[LAN]ポートのリンクが確立していない状態

100M

緑

点灯	LAN側が100BASE-TXで接続している状態
点滅	LAN側が100BASE-TXでデータを送受信中

消灯

100BASE-TXで[LAN]ポートのリンクが確立していない状態

1000M

緑

点灯	LAN側が1000BASE-Tで接続している状態
点滅	LAN側が1000BASE-Tでデータを送受信中

消灯

1000BASE-Tで[LAN]ポートのリンクが確立していない状態

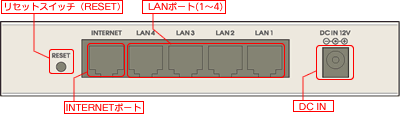

背面

名称	状態
リセットスイッチ（RESET）	本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。【出荷時設定に戻す】
[INTERNET]ポート	FTTH/ADSL/CATVモデムをLANケーブルで接続するためのポートです。（10Mbps/100Mbps/1000Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。）
[LAN]ポート（1,2,3,4）	パソコンやハブ（ローカルネットワーク側）を接続するためのポートです。（10Mbps/100Mbps/1000Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。）
DC-IN	添付のACアダプターを接続します。

ページトップへ戻る

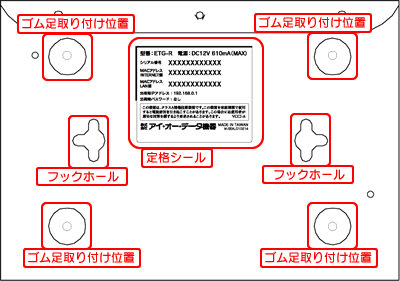

底面

名称	状態
定格シール	本製品のシリアル番号、MACアドレスが記載されています。
フックホール	壁掛け用のネジを引っ掛ける穴です。
ゴム足取り付け位置	添付のゴム足を貼り付ける位置です。

　

　

　

●

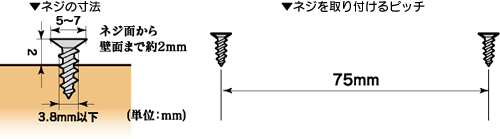

壁掛け使用時のネジについて

別途ネジをご用意ください。壁にネジを取り付けてから、本製品底面のフックホールを引っ掛けてください。

　

　

　
