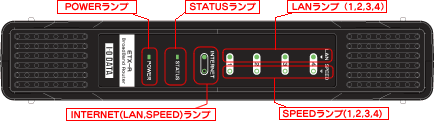

▼ランプ
|
名称
|
色
|
状態
|
POWER
|
緑
|
本製品の電源ON時 |
消灯
|
本製品の電源OFF時 |
STATUS
|
橙
|
点灯
|
起動時・再起動時・初期化時・エラー時 |
消灯
|
通常時 |
|
INTERNET |
LAN |
緑
|
点灯
|
INTERNET側が接続中 |
点滅
|
INTERNET側がデータを送受信中 |
|
消灯
|
INTERNETポートのリンクが確立していない状態 |
SPEED |
緑
|
INTERNET側が100BASE-TXで接続している状態 |
消灯
|
INTERNET側が10BASE-Tで接続している状態、または、リンクしていない状態 |
LAN(1,2,3,4)
|
LAN |
緑
|
点灯
|
LAN側が接続中 |
点滅
|
LAN側がデータを送受信中 |
|
消灯
|
LANポートのリンクが確立していない状態 |
SPEED |
緑
|
LAN側が100BASE-TXで接続している状態 |
消灯
|
LAN側が10BASE-Tで接続している状態、または、リンクしていない状態 |
