マニュアルトップセットアップ

セットアップ
本製品を設置し、電源を入れる

注意
　 　 　
● 接続の前に、以下の内容を確認してください。

    ・ パソコンのIPアドレスが自動取得になっていることをご確認ください。
（【IPアドレスを設定する】参照）

    ・ インターネット環境が正常に動作しているか確認します。
①本製品を接続する前に、モデムを直接パソコンをつなぎます。
②インターネットに接続できることを確認します。

    ・ Yahoo! BBやCATV回線をご利用の場合、本製品のセットアップ前に、30分以上モデムの電源を切ってください。 （この作業によりモデムが記憶している接続機器の情報を消去します。）
　 　 　
参考
　 　 　

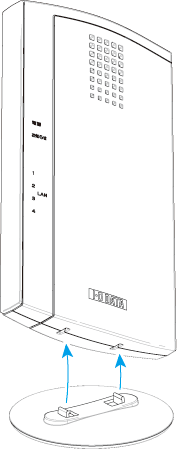

● 縦置きにする場合は、スタンドを取り付けます。

　 　 　
　


１ パソコンの電源を切ります。
モデムの電源は入れたままにしておいてください。

２ ①モデムと本製品の［インターネット］ポートを、LANケーブルで接続します。
②本製品のDC-INとコンセントを、添付のACアダプターで接続します。
③パソコンのLANポートと本製品のLANポート（1～4のいずれか）を、LANケーブルで接続します。






注意
　 　 　
●

モデムは必ず本製品の[インターネット]ポートに接続してください。
　 　 　


３

パソコンの電源を入れます。



注意
　 　 　
●

LANケーブルを接続してからACアダプターを接続してください。
ACアダプターを接続した後にLANケーブルを接続すると、本製品を正しく使用できない場合があります。
　 　 　
●

ACアダプターは必ず添付のものをご使用ください。
　 　 　
●

ACアダプターを抜いた後、再度挿す場合は5秒以上待ってください。
　 　 　
●

本製品をDHCPサーバーとしてご利用になる場合は、必ず本製品の電源を入れた後で、パソコンの電源を入れてください。
　 　 　


４

本製品前面のランプが以下の状態か確認します。



ランプ 状態
電源 点灯
LAN1～4 パソコンを接続しているポートのランプのみ点灯または点滅
インターネット 点灯または点滅



ランプが点灯しない！

LANケーブルやACアダプターの接続を再度ご確認ください。
【困ったときには】をご覧ください。


次にへお進みください。
