どの入力端子の映像を表示するか切り換えます。

リモコンで入力を切り換える

本体ボタンで入力を切り換える

1. どれかボタンを押す



   ボタンの操作方法

   各マークの真裏より少し上にあるボタンを押して操作します。



2. ボタンガイドが表示されます。



3. ［入力切換］のボタンを押す

4. 映像を表示する入力端子を選ぶ

   ⇒ 選んだ入力端子の映像が表示されます。



リモコンで音量を調節する

本体ボタンで音量を調節する

1. どれかボタンを押す



   ボタンの操作方法

   各マークの真裏より少し上にあるボタンを押して操作します。



2. ボタンガイドが表示されます。



3. ［音量］のボタンを押す

4. 音量を調節する

   ⇒ 音量が設定されます。



リモコンで輝度を調節する

本体ボタンで輝度を調節する

1. どれかボタンを押す



   ボタンの操作方法

   各マークの真裏より少し上にあるボタンを押して操作します。



2. ボタンガイドが表示されます。



3. ［輝度］のボタンを押す

4. 輝度を調節する

   ⇒ 輝度が設定されます。



本製品は、背面にイルミネーションを搭載しています。
イルミネーションは設定で光り方を切り換えられます。

イルミネーションの設定内容

イルミネーションの設定は大きく分けて4つあります。

ロゴ明るさ
明るさを設定します。

ロゴカラー
色を設定します。「赤」、「緑」、「青」を設定すると、「ロゴカラー」は［カスタム］になります。

変化スピード
パターンが変化するスピードを設定します。

変化パターン
変化パターンを選びます。

イルミネーションを切り換える

1. メインメニューを開く

2. ［イルミネーション］を開く

3. お好みに合わせて設定する

リモコンでメニューを開く

［メニュー］を押すと、メインメニューが表示されます。

本体ボタンでメニューを開く

1. どれかボタンを押す



   ボタンの操作方法

   各マークの真裏より少し上にあるボタンを押して操作します。



2. ボタンガイドが表示されます。



3. ［メニュー］のボタンを押す

   ⇒ スタートメニューが表示されます。

   お気に入り機能

   本製品には、よく使う設定項目を「お気に入り」として登録する機能があります。
   「お気に入り」として登録した設定項目はスタートメニューに表示され、メインメニューを開くことなく呼び出すことができます。

   ★が付いた３つの項目が「お気に入り項目」です。
   ご購入時には、「コントラスト」と「色温度」が登録されています。

   新たにお気に入り項目に登録する方法については、項目をお気に入り登録するをご覧ください。

4. ［メインメニュー］を選ぶ



5. メインメニューが表示される
   後は、設定する項目を選んでください。



本製品には、あらかじめ様々なコンテンツに適した設定が登録してあります。
それを「画面モード」と呼びます。
細かな設定をしなくても 画面モードを切り換えるだけで、見やすく美しい映像を表示することができます。

画面モードの種類

画面モードは6 種類あります。

Standard
入力映像を忠実に画面表示します。

Game
ゲーム素材を活かし、見やすく画面表示します。

FPS
対人FPS用に特化した設定で相手を視認しやすく表示します。

RPG
RPGゲーム用に映像を鮮やかに画面表示します。

Web
Web画面が見やすくなるように画面表示します。

Custom
マイクミュートボタンの効果を自由に設定するための画面モードです。
▶ マイクミュートボタンの機能を変更する

リモコンで画面モードを選ぶ

画面モードのボタンから選んで押します。

本体ボタンで画面モードを選ぶ

1. メインメニューを開く

2. ［映像］→［画面モード］を開く

3. 画面モードを選ぶ

   ⇒ 画面モードが切り換わります。

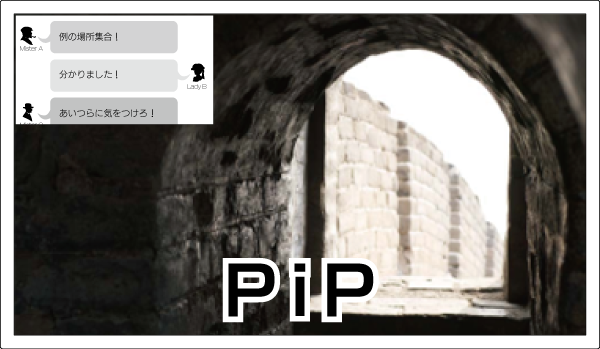

通常の画面（親画面）とは別で、他の入力の映像を「子画面」として表示できます。

子画面を表示する

［入/切］ボタンを押すたびに、子画面の状態を切り換えます。
PiP→PbP→切→PiP－…

子画面の映像を切り換える

［入力切換］を押すたびに、子画面に表示される入力端子の映像を切り換えます。
［親子切換］を押すと、親画面と子画面の映像を入れ換えます。

音声を切り換える（親画面 ⇔ 子画面）

子画面のサイズを変更する（3段階）

※ PiP だけに有効な設定です。

子画面の位置を変更する（4か所）

※ PiP だけに有効な設定です。

本製品には、映像表示に関する様々な設定があります。
それらの項目をご紹介しますので、お好みに合わせて設定してください。

様々な音声コンテンツに応じてサウンドモードを切り換えるだけで、適した音声効果をかけることができます。

サウンドモードの種類

サウンドモードは 5 種類あります。もちろん無効（切）にすることもできます。

フラット
自然に聞こえるように調整します。

ポップ
ポップ向けに調整します。

ロック
ロック向けに調整します。

シアター
映画向けに調整します。

ゲーム
ゲームのBGM、効果音を聞きやすく調整します。

サウンドモードを選ぶ

1. メインメニューを開く

2. ［音声］→［サウンドモード］を開く

3. サウンドモードを選ぶ

   ⇒ サウンドモードが切り換わります。



本製品には目の負担を軽減するための項目があります。

ブルーリダクション 2 とは

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減する機能です。

ブルーリダクション 2の設定

1. メインメニューを開く

2. ［映像］→［ブルーリダクション 2］を開く

3. ブルーライト軽減の強さを調節する



HDMI ケーブルでつないだ機器を、本製品のリモコンで操作することができます（CEC 機能）

CEC 機能を有効にする

1. メインメニューを開く

2. ［その他］→［CEC］を開く

3. ［入］を選ぶ

   ⇒ HDMI 機器を本製品のリモコンで操作できるようになります。



HDMI 機器を操作する

リモコンを使って、HDMI 機器を操作できます。

• メニュー（CEC）：
機器のメニューを開く

• 方向キー・決定キー・戻るキー：
機器のメニューを操作する

ヘッドセットのマイクミュートボタンの機能をオーバードライブやナイトクリアビジョンなどに変更できます。

マイクミュートボタン（中央ボタン）

ヘッドセットについているマイクミュートのためのボタンです。
ヘッドセットによっては、再生/一時停止ボタンなどの別のボタンのこともあります。

マイクミュートボタンの機能を変更する

1. メインメニューを開く

2. ［イヤホン/マイク］→［カスタムボタン設定］を開く

3. マイクミュートボタンを押したときの機能を設定する

   ※ この設定は、映像入力と画面モードの組み合わせごとに記録されます。



   設定できる機能

   ● マイクミュート
   マイクをミュートします。

   ● OD（バースト）
   オーバードライブ機能を［バースト］に切り換えます。

   ● NCV（Lｖ１）
   ナイトクリアビジョン機能を［レベル1］に切り換えます。

   ● 音声ミュート
   音声をミュート（消音）に切り換えます。

   ● Custom
   画面モードを［Custom］に切り換えます。
   マイクミュートボタンを押したときの状態（＝画面モード［Custom］）を自分で設定したいときに使います。

   画面モード［Custom］の設定方法

   1. 上記設定方法で、マイクミュートボタンの機能を［Custom］にする

   2. マイクミュートボタンを3秒押し続ける

      ⇒「現在の設定を画面モードCustomに保存しました」と表示されます。
      現在の設定が、画面モード［Custom］にコピーされます。

   3. マイクミュートボタンを押す

      ⇒ 画面モード［Custom］に切り換わります。

   4. メインメニューを開く

   5. 項目を設定する

      ※ 画面モードが記録できる項目については、コンテンツに応じた映像表示を選ぶ（画面モード）をご覧ください。

   6. 設定が終わったら、マイクミュートボタンを押す

      ⇒ 通常の状態に戻ります。

用意した画像を、本製品の電源を入れた際に表示する方法について説明します。
（ユーザーロゴはGigaCrystaロゴの後に表示します）

好みの画像をユーザーロゴとして登録する

1. ロゴに使う画像のファイル名を「IODATA_UserLogo.jpg」に変える

2. USBメモリーをパソコンに挿す



   「exFAT」でフォーマットされたUSBメモリーには対応しておりません

   USBメモリーが「exFAT」でフォーマットされている場合は、「FAT32」か「NTFS」でフォーマットしてください。

3. ログに使う画像をUSBメモリーに入れる

4. USB メモリーをパソコンから取り外す



5. 用意したUSB メモリーを液晶ディスプレイに挿す



6. 液晶ディスプレイの電源を入れ、パソコンなどの画面を表示する

7. メインメニューを開く

   メインメニューを表示できない場合

   本製品で、パソコンなどの画面を表示してください。

8. ［その他］→［ユーザーロゴ更新］を開く

9. ［実行］を選ぶ

   ⇒ ユーザーロゴを更新します。更新には、5分程度かかります。



   ユーザーロゴ更新が終わるまでは、液晶ディスプレイの電源を切ったり、USBメモリーを抜いたりしないでください

   エラーが表示された場合

   ユーザーロゴの更新に失敗しています。メッセージを確認して、要因を把握してください。

   Over 1M Size	画像のファイルサイズを1Mバイト以下にしてください。ファイルサイズが1Mバイトを超える画像には対応していません。
   Over 1920x1080	画像のサイズを1920ｘ1080以下にしてください。1920ｘ1080よりも大きい画像には対応していません。
   File unsupport	● 画像の形式を確認してください。JPEG形式だけに対応しています。また、JPEG形式であってもプログレッシブJPEGには対応していません。 ● USBメモリーのフォーマット形式を確認してください。「FAT32」か「NTFS」でフォーマットしたUSBメモリーに対応しています。

ユーザーロゴを表示するように設定する

1. メインメニューを開く

2. ［メニュー表示］→［ユーザーロゴ表示時間］を開く

3. ユーザーロゴの表示秒数を設定する



ボタンガイド

入力切換

入力端子の映像を切り換えます。

設定 HDMI 1、HDMI 2、HDMI 3、DP、USB-C

音量

音量を調節します。

設定 0～30

輝度

画面の明るさを調節します。

設定 0～100

メニュー

スタートメニューを表示します。

設定 -

スタートメニュー

★ コントラスト

明るい場所と暗い場所の差を調節します。

設定 0～100

★ 色温度

光の色を調節します。

設定 6500K、7200K、9300K、ユーザー

※ 「ブルーリダクション 2」を設定した場合、設定できなくなります。

★ お気に入り３（未登録）

ここにお気に入り登録できます。

設定 -

メインメニュー

メインメニューを表示します。

設定 -

メインメニュー

※ 表示している映像によっては、表示されない設定項目があります。

映像

ゲーム

表示

本体動作

子画面

メニュー表示

イルミネーション

音声

イヤホン/マイク

その他

映像

画面モード

様々なコンテンツに適した設定を選びます。

▶ コンテンツに応じた映像表示を選ぶ（画面モード）

設定 Standard、Game、FPS、RPG、Web、Custom

コントラスト

映像の明るい場所と暗い場所の差を調節します。

設定 0～100

色温度

映像の色味を調節します。

※ 「ブルーリダクション 2」を設定した場合、設定できなくなります。

設定 6500K、7200K、9300K、ユーザー

ブルーリダクション 2

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減します。

▶ 目の負担を軽減する

※ 「色温度」を調節できなくなります。

設定 切、1～5

HDR

HDR 信号入力に対応します。

設定 切、自動

ゲーム

ナイトクリアビジョン

映像の暗い部分を明るく見やすく表示します。
暗いシーンが多いゲームに便利です。

設定 切、レベル1～2、自動（レベル1～2）

エンハンストカラー

映像にメリハリを付け、鮮やかに表示します。

※ 「エンハンストコントラスト」または「色の濃さ」を設定した場合、［カスタム］になります。

設定 切、1～9、カスタム

エンハンストコントラスト

暗い部分を暗く、明るい部分を明るくし、全体でメリハリのある映像を表示します。
写真やゲームなどに最適です。

※ 「エンハンストカラー」が［カスタム］になります。

設定 切、1～5

色の濃さ

映像の色の濃さを調節し、鮮やかに表示します。

※ 「エンハンストカラー」が［カスタム］になります。

設定 切、1～10

オーバードライブ

動きの速いシーンの残像感を低減し、動きの激しい映像やゲームでも よりクッキリした映像を表示します。
ただし映像によっては、かえって画面の色ずれ・色変化などが出てしまうことがあります。
バーストはゲームなどで多少残像が発生しても応答速度を速めたい場合にお使いください。

設定 切、レベル1～3、バースト

スルーモード

一部映像処理を無効化することで、表示の遅延を減らして表示します。
動きの速いゲームで操作と表示のズレを減らします。

※ 子画面を表示できなくなります。
また「アスペクト比」の［リアル］を選べなくなります。
「FreeSync Premium」または「Adaptive-Sync」を［入］に設定した場合、［入］に固定されます。

設定 切、入

表示

超解像

解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示します。

設定 切、1～10

CREX

場面の変化に応じて、映像の明るさをゆっくりと自然にコントロールします。
映画などにおすすめです。

設定 切、レベル1～2

黒白伸張

映像の色がおかしいときに変更することで、正しく表示されることがあります。

設定 自動、フル、リミテッド

アスペクト比

映像の縦と横の比率を設定します。

※ 「スルーモード」を［入］に設定した場合、［リアル］を選べなくなります。

設定 拡大、固定、リアル

本体動作

節電

待機状態になったときの節電動作を設定します。

設定 切、レベル1～2

映像信号検出

映像が入力されないときの動作を設定します。

設定 自動、自動（高速）、手動

クイック起動

画面が映るまでの時間を短縮します。

※ 「CEC」を［入］に設定した場合、［入］に固定されます。

設定 切、入

シンク設定

正しく映像が表示されない時に変更することで、問題が解消されることがあります。

※ EX-LDGCQ321HDB において「FreeSync Premium」を［入］に設定した場合、HDMI時においても選べる値は1～2になります。

設定 HDMI 時：1～4、 DP および USB-C 時：1～2

電源ランプ

電源ランプの明るさを調節します。

設定 切、レベル1～5

子画面

子画面モード

子画面の状態を切り換えます。

▶ 子画面を使う

※ 「スルーモード」を［入］に設定した場合、子画面を表示できなくなります。

設定 切、PiP、PbP

子画面映像

子画面の映像を切り換えます。

設定 HDMI 1、HDMI 2、DisplayPort、USB-C、HDMI 3

音声選択

子画面と親画面から、音声を出力する画面を選びます。

設定 親画面音声、子画面音声

子画面サイズ

子画面のサイズを変更します。

※ 「子画面モード」が［PiP］のときだけに有効な設定です。

設定 小、中、大

子画面位置

子画面の位置を変更します。

※ 「子画面モード」が［PiP］のときだけに有効な設定です。

設定 位置A、位置B、位置C、位置D

親子切換

親画面と子画面を入れ替えます。

設定 -

メニュー表示

表示時間

設定メニューが消えるまでの時間を設定します。

設定 15、30、45、60（秒）

言語

設定メニューの言語を設定します。

設定 日本語、English

ダイレクト

ボタンガイドの表示を設定します。

▶ 操作を１ステップ減らす

設定 切、入

映像情報

映像の情報表示内容を設定します。

設定 標準、詳細

回転

ディスプレイの向きに応じて、メニューを回転します。

設定 0、90、270

ユーザーロゴ表示時間

ユーザーロゴを表示する時間を設定します。

▶ 起動時に好みのロゴを表示する（ユーザーロゴ）

設定 切、1～5

リセット

購入時の設定に戻します。

設定 実行、中止

イルミネーション

ロゴ明るさ

イルミネーションの明るさを設定します。

▶ イルミネーションを設定する

設定 切、レベル1～2

カラー

イルミネーションの色を設定します。

設定 赤色、緑色、青色、黄色、白色、レインボー、カスタム

赤

イルミネーションの色を設定します。「ロゴカラー」の設定を［カスタム］にします。

設定 0～255

緑

イルミネーションの色を設定します。「ロゴカラー」の設定を［カスタム］にします。

設定 0～255

青

イルミネーションの色を設定します。「ロゴカラー」の設定を［カスタム］にします。

設定 0～255

変化スピード

イルミネーションのパターンが変化するスピードを設定します。

設定 1～5

変化パターン

イルミネーションの変化パターンを選びます。

設定 常時点灯、ブレス、ウェーブ（←）、ウェーブ（→）、フラッシュ、リフレクト

音声

サウンドモード

音声に特殊な効果をかけます。

設定 切、フラット、ポップ、ロック、シアター、ゲーム

イヤホン/マイク

カスタムボタン設定

ヘッドセットにあるマイクミュートボタン（中央ボタン）の機能を変更します。

▶ ヘッドセットのマイクミュートボタンを活用する（カスタムボタン設定）

設定 マイクミュート、OD(バースト)、NCV(Lv1)、音声ミュート、Custom

マイク

マイクの有効/無効を切り換えます。

設定 入、ミュート

その他

DDC/CI

パソコンとのDDC/CI 通信について設定します。

設定 切、入

CEC

HDMI 機器との電源連動を有効にします。

※ 「クイック起動」が［入］になります。

設定 切、入

システム更新

本製品のシステムを更新します。

設定 実行、中止

ユーザーロゴ更新

用意した画像をユーザーロゴとして保存します。

▶ 起動時に好みのロゴを表示する（ユーザーロゴ）

設定 実行、中止

Adaptive-Sync

Adaptive-Sync機能を有効にします。

※ 「スルーモード」を［入］に固定します。
この機能は、DP接続限定です。また、LCD-GCQ321HXDB 限定です。

設定 切、入

FreeSync Premium

FreeSync Premium機能を有効にします。

※ 「スルーモード」を［入］に固定し、「シンク設定」の［3］［4］を選べなくなります。
この機能は、HDMI接続とDP接続限定です。また、EX-LDGCQ321HDB 限定です。

設定 切、入

2分ほど待っても画面が表示されないときは、電源ランプを確認してください。

電源ランプは、消灯している

電源が入っていないことが考えられます。

・ 電源ボタンを押してみてください。

・ 電源ケーブルを奥まで差し込んでください。

・ コンセントにつながっているか確認してください。

電源ランプは、オレンジまたは青に光っている

映像が入力されていないことが考えられます。

1. パソコン/映像機器と本製品の間のケーブルを、奥までしっかりと差し込み直す

2. 入力切換で、映像を表示する入力端子名を選ぶ

   ⇒ 入力を切り換える

   ノートパソコンの場合

   ノートパソコンの取扱説明書で「外部モニターへ出力する設定」をご確認ください。

3. 数分待っても画面が表示されなければ、［シンク設定］を変更してみる

   ※ 画面に［シンク設定］が表示されていない場合は、次に進んでください。

4. 数分待っても画面が表示されなければ、パソコン/映像機器を再起動する

5. 数分待っても画面が表示されなければ、サポートセンターにお問い合わせください。

黒白伸張を設定する

設定メニューで、黒白伸張の設定変更をお試しください。

1. メインメニューを開く

2. ［表示］→［黒白伸張］を開く

3. ［フル］か［リミテッド］に設定を変更する

   ⇒ 映像信号と黒白伸張の設定が合うと改善されます。
   改善しない場合は、もう片方に設定を変更してお試しください。



4. 上記で解決しない場合は、以下の手順をお試しください。

   ⇒ リセットする

リセットする

設定メニューで、リセットをお試しください。
（設定内容は必要に応じてメモをお取りください）

1. メインメニューを開く

2. ［メニュー表示］→［リセット］を開く

3. ［実行］を選ぶ

   ⇒ 設定内容がリセットされます。
   正しい表示に戻っていることを確認してください。



4. 上記で解決しない場合は、以下の手順をお試しください。

   ⇒ 解決しない場合

解決しない場合

以下の手順をお試しください。

⇒ 電源ランプは、オレンジまたは青に光っている

パソコンの解像度を変更してください。
低い解像度の映像は引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。

オーバードライブ機能を有効にすることで、改善することがあります。

動きの速いゲームで操作と表示にズレがある場合、スルーモードを有効にすることで改善することがあります。

「表示できる映像信号がありません」と表示された

Windowsの画面が表示されていない場合

映像が入力されていないことが考えられます。

⇒ 電源ランプは、オレンジまたは青に光っている

Windowsの画面が表示されている場合

解像度を設定してください。

⇒ 画面が縦長横長になる/にじむ

「メニューはロックされています」と表示された

メニューロックされています。

再びメニュー操作をできるようにするには、左から２番めのボタンを３秒間押し続けてください。

弊社Webページにアップデートファイルが掲載されている場合、ここでご案内する手順で本製品のシステムを更新できます。

システム更新の準備をする

USBメモリーを用意し、そこにアップデートファイルを入れます。

1. 弊社サポートライブラリを開く

2. お使いの液晶ディスプレイの型番を探し、アップデートファイルが掲載されている場合はダウンロードする

   液晶ディスプレイのバージョンを知りたい

   ① メインメニューを開く

   ②［その他］→［システム更新］を開く

   ③「現在の設定」のところにバージョンが表示される
   例）180403-L12

   ※ サポートライブラリの「バージョン」欄の（）内に表示されている数字と見比べてください。
   サポートライブラリに記載されているバージョンの数字のほうが大きい場合は、システムを更新してください。

   アップデートファイルが掲載されていない場合

   システム更新の必要はありません。

3. ダウンロードしたファイルを開く

   ⇒ デスクトップにファイルと同名のフォルダーを作り、そのフォルダーを開きます。

4. USB メモリーをパソコンに挿す



   「exFAT」でフォーマットされたUSBメモリーには対応しておりません

   USBメモリーが「exFAT」でフォーマットされている場合は、「FAT32」か「NTFS」でフォーマットしてください。

5. 開いたフォルダー内の「IODATA_xxxxxx.bin」をUSBメモリーに入れる

   ※ xxxxxx には液晶ディスプレイのモデル名を意味する文字列が入ります。
   （例）IODATA_MQ321XDB など

6. USB メモリーをパソコンから取り外す



以上で、システム更新用のUSBメモリーを用意できました。
システムを更新するへお進みください。

システムを更新する

アップデートファイルを入れたUSBメモリーを液晶ディスプレイに挿し、システム更新の操作をします。

1. 用意したUSB メモリーを液晶ディスプレイに挿す



2. 液晶ディスプレイの電源を入れ、パソコンなどの画面を表示する

3. メインメニューを開く

   メインメニューを表示できない場合

   本製品で、パソコンなどの画面を表示してください。

4. ［その他］→［システム更新］を開く

5. ［実行］を選ぶ

   ⇒ システム更新を開始します。システム更新には、5分程度かかります。



   システム更新が終わるまでは、液晶ディスプレイの電源を切ったり、USBメモリーを抜いたりしないでください

   システム更新中には、全画面が緑・青・赤などに変わることがあります

   異常ではありません。

6. 「Updated Success」と表示されたら、液晶ディスプレイの電源を切り、再度電源を入れる

   「Update Fail」と表示された場合

   システム更新に失敗しました。
   液晶ディスプレイの電源を切り、USBメモリーを抜いてください。

   その後、液晶ディスプレイにUSBメモリーを挿すところからやり直してください。

   ※「exFAT」でフォーマットされたUSBメモリーには対応しておりません。
   USBメモリーが「exFAT」でフォーマットされている場合は、「FAT32」か「NTFS」でフォーマットした上でもう一度お試しください。

7. USB メモリーを液晶ディスプレイから取り外す



8. メインメニューを開く

9. ［メニュー表示］→［リセット］を開く

10. ［実行］を選ぶ

    ※ リセットにより、設定はご購入時の状態に戻ります。



以上でシステムの更新は完了しました。
引き続き、液晶ディスプレイをご利用ください。

本マニュアルをお手元でご覧になるための方法をご案内します。

全ページプリント（PCのみ）

上のボタンをクリックすると、本マニュアル全体をWebブラウザーのプリント機能で印刷できます。
ただし項目が多いマニュアルはページ数が多くなり、全体の印刷には向きません。
プリントしたいページを開き、そのページだけをWebブラウザーのプリント機能で印刷することをおすすめします。

※ マニュアルの内容量によっては、印刷が始まるまで数分掛かることがあります。

※［全ページプリント］ボタンは、スマホ・タブレットではお使いになれません。
