どの入力端子の映像を表示するか切り換えます。

リモコンで入力を切り換える

本体ボタンで入力を切り換える

1. どれかボタンを押す



2. ボタンガイドが表示されます。



3. ［入力切換］のボタンを押す

4. 映像を表示する入力端子を選ぶ

   ⇒ 選んだ入力端子の映像が表示されます。



リモコンで音量を調節する

本体ボタンで音量を調節する

1. どれかボタンを押す



2. ボタンガイドが表示されます。



3. ［音量］のボタンを押す

4. 音量を調節する

   ⇒ 音量が設定されます。



リモコンで輝度を調節する

本体ボタンで輝度を調節する

1. どれかボタンを押す



2. ボタンガイドが表示されます。



3. ［輝度］のボタンを押す

4. 輝度を調節する

   ⇒ 輝度が設定されます。



リモコンでメニューを開く

［メニュー］を押すと、メインメニューが表示されます。

本体ボタンでメニューを開く

1. どれかボタンを押す



2. ボタンガイドが表示されます。



3. ［メニュー］のボタンを押す

   ⇒ スタートメニューが表示されます。

   お気に入り機能

   本製品には、よく使う設定項目を「お気に入り」として登録する機能があります。
   「お気に入り」として登録した設定項目はスタートメニューに表示され、メインメニューを開くことなく呼び出すことができます。

   ★が付いた３つの項目が「お気に入り項目」です。
   ご購入時には、「コントラスト」と「色温度」が登録されています。

   新たにお気に入り項目に登録する方法については、項目をお気に入り登録するをご覧ください。

4. ［メインメニュー］を選ぶ



5. メインメニューが表示される
   後は、設定する項目を選んでください。



本製品には、あらかじめ様々なコンテンツに適した設定が登録してあります。
それを「画面モード」と呼びます。
細かな設定をしなくても 画面モードを切り換えるだけで、見やすく美しい映像を表示することができます。

画面モードの種類

画面モードは5 種類あります。

標準
入力映像を忠実に画面表示します。

あざやか
映像にメリハリを付け、鮮やかに画面表示します。

オフィス
目の負担を軽減するように画面表示します。

ゲーム
ゲーム素材を活かし、見やすく画面表示します。

Web
Web画面が見やすくなるように画面表示します。

リモコンで画面モードを選ぶ

画面モードのボタンから選んで押します。

本体ボタンで画面モードを選ぶ

1. メインメニューを開く

2. ［映像］→［画面モード］を開く

3. 画面モードを選ぶ

   ⇒ 画面モードが切り換わります。

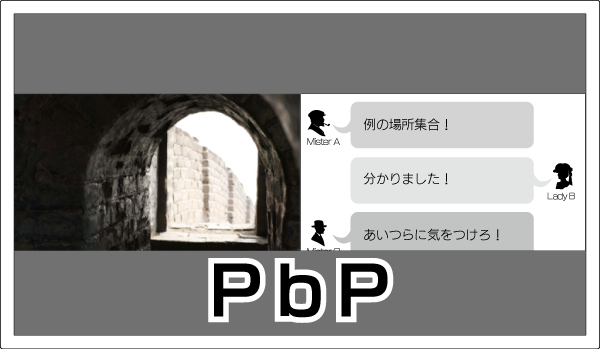

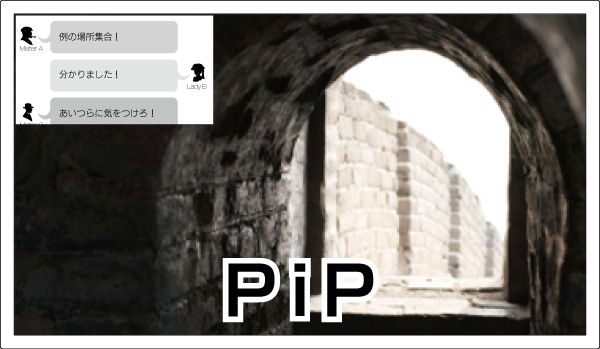

通常の画面（親画面）とは別で、他の入力の映像を「子画面」として表示できます。

子画面を表示する

［入/切］ボタンを押すたびに、子画面の状態を切り換えます。
PiP→PbP→切→PiP－…

子画面の映像を切り換える

［入力切換］を押すたびに、子画面に表示される入力端子の映像を切り換えます。
［親子切換］を押すと、親画面と子画面の映像を入れ換えます。

音声を切り換える（親画面 ⇔ 子画面）

子画面のサイズを変更する（3段階）

※ PiP だけに有効な設定です。

子画面の位置を変更する（4か所）

※ PiP だけに有効な設定です。

本製品には、映像にメリハリを付け、鮮やかに表現するエンハンストカラー機能があります。

CREX機能は、映像の明るさに応じてバックライトの明るさを少しずつ変化させます。
明るい場面では液晶ディスプレイも明るく、暗い場面では暗くなり、より映像の雰囲気を楽しめます。

液晶ディスプレイには、解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示する超解像機能があります。

様々な音声コンテンツに応じてサウンドモードを切り換えるだけで、適した音声効果をかけることができます。

サウンドモードの種類

サウンドモードは 5 種類あります。もちろん無効（切）にすることもできます。

フラット
自然に聞こえるように調整します。

ポップ
ポップ向けに調整します。

ロック
ロック向けに調整します。

シアター
映画向けに調整します。

ホール
音楽ホールで鳴っているかのように調整します。

サウンドモードを選ぶ

1. メインメニューを開く

2. ［音声］→［サウンドモード］を開く

3. サウンドモードを選ぶ

   ⇒ サウンドモードが切り換わります。



曜日ごとに電源を入れる時刻（入 時刻）・電源を切る時刻（切 時刻）を設定し、指定時刻に電源を入/切することができます。

本製品の時計を設定する

1. メインメニューを開く

2. ［タイマー］→［現在時刻設定］を開く

3. ［現在の曜日］［現在時刻（時）］［現在時刻（分）］の順にそれぞれ設定する

   ⇒ 本製品の時計を設定できました。



入・切 時刻を設定する

1. ［タイマー］を押す



   本体ボタンで設定する

   ① メインメニューを開く

   ②［タイマー］→［予約一覧］を開く

2. 曜日ごとに入 時刻・切 時刻を設定し、設定を有効にしたい曜日を［入］にする



   設定方法例

   • 設定例１：平日だけ、午前１０時から午後８時まで


   • 設定例２：平日は午前１０時から午後１０時、土日は午前１０時から午後８時まで


   • 設定例３：毎日午後７時から午前２時まで（水曜日は定休日）

   ※ 入 時刻と切 時刻は順になっている必要はありません。あくまで、電源を入/切する時刻です。

   ※ 水曜日が定休日なので、水曜日の入 時刻と木曜日の切 時刻を無効に設定しています。



3. ［戻る］で画面を閉じる

   ⇒ 入・切 時刻を設定できました。

本製品には目の負担を軽減するための項目があります。

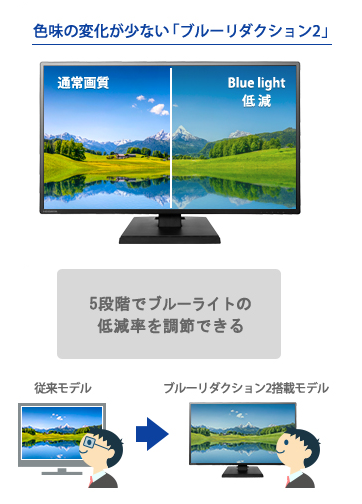

ブルーリダクション 2 とは

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減する機能です。

ブルーリダクション 2の設定

1. メインメニューを開く

2. ［ヘルスケア］→［ブルーリダクション 2］を開く

3. ブルーライト軽減の強さを調節する



コントラストリダクションとは

明暗差を抑え、長時間パソコンで作業する上での目の負担を軽減する機能です。

※ 有効に設定すると、子画面を表示できません。

コントラストリダクションの設定

1. メインメニューを開く

2. ［ヘルスケア］→［コントラストリダクション］を開く

3. コントラストリダクションを設定する



HDMI ケーブルでつないだ機器を、本製品のリモコンで操作することができます（CEC 機能）

CEC 機能を有効にする

1. メインメニューを開く

2. ［HDMI］→［CEC］を開く

3. ［入］を選ぶ

   ⇒ HDMI 機器を本製品のリモコンで操作できるようになります。



HDMI 機器を操作する

リモコンを使って、HDMI 機器を操作できます。

• メニュー（CEC）：
機器のメニューを開く

• 方向キー・決定キー・戻るキー：
機器のメニューを操作する

4台の本製品で１つの映像を大きく表示します。

ディスプレイウォール機能とは

4台の本製品で１つの映像を大きく表示するための機能です。
1つの映像をHDMI分配器で4台の本製品に入力し、各本製品でそれらの映像を4分割したものを大きく表示します。

※ 図では当社HDMI分配器 DA-4HD/4K を例示しています。

これらを組み合わせることで１つの大きな映像として表示することができます。

ディスプレイウォール機能を利用する

ディスプレイウォール機能を利用する手順を説明します。

1. 映像機器とHDMI分配器をつなぎ、HDMI分配器に4台の本製品をつなぐ



2. 4台の本製品に映像を表示する



3. 4台の本製品を田の形にくっつけて並べる



4. 4台それぞれのメインメニューを開く

5. ［表示］→［ディスプレイウォール］を開く

6. それぞれの位置に応じた値を選ぶ

   ⇒ 映像を4分割したうちの１つを画面全体に拡大して表示します。



7. 4台の本製品で１つの映像を大きく表示できます。



ボタンガイド

入力切換

入力端子の映像を切り換えます。

設定 アナログ、HDMI 1、HDMI 2、HDMI 3、DisplayPort

音量

音量を調節します。

設定 0～30

輝度

画面の明るさを調節します。

設定 0～100

メニュー

スタートメニューを表示します。

設定 -

スタートメニュー

★ コントラスト

明るい場所と暗い場所の差を調節します。

設定 0～100

★ 色温度

光の色を調節します。

設定 6500K、7200K、9300K、ユーザー

★ お気に入り３（未登録）

ここにお気に入り登録できます。

設定 -

メインメニュー

メインメニューを表示します。

設定 -

メインメニュー

※ 表示している映像によっては、表示されない設定項目があります。

映像

表示

本体動作

アナログRGB

HDMI

DisplayPort

子画面

メニュー表示

ヘルスケア

音声

タイマー

映像

画面モード

様々なコンテンツに適した設定を選びます。

▶ コンテンツに応じた映像表示を選ぶ（画面モード）

設定 標準、あざやか、オフィス、ゲーム、Web

コントラスト

映像の明るい場所と暗い場所の差を調節します。

設定 0～100

色温度

映像の色味を調節します。

設定 6500K、7200K、9300K、ユーザー

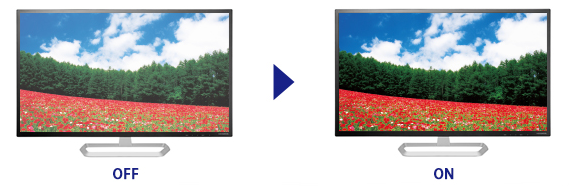

エンハンストカラー

映像にメリハリを付け、鮮やかに表示します。

設定 切、1～10

表示

アスペクト比

映像の縦と横の比率を設定します。

※ 本体品は縦向き（90° 回転）での設置はできません。横向きにて設置してください。

設定 拡大、固定、スマートフォン

オーバードライブ

動きの速いシーンの残像感を低減し、動きの激しい映像やゲームでも よりクッキリした映像を表示します。
ただし映像によっては、かえって画面の色ずれ・色変化などが出てしまうことがあります。

設定 切、レベル1～2

ノイズリダクション

映像のノイズ（乱れ）を低減します。

※ 映像がぼやけたように感じる場合は、強度を調節してください。

設定 切、弱、中、強

超解像

解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示します。

設定 切、1～10

超解像デモモード

超解像効果を確認するためのデモモードを起動します。

※ CREXが無効になります。また、子画面を使えません。

設定 切、入

CREX

場面の変化に応じて、映像の明るさをゆっくりと自然にコントロールします。
映画などにおすすめです。

※ 子画面を使えません。

設定 切、レベル1～2

ディスプレイウォール

入力されている映像を4つに分け、その1つを全画面表示します。
本製品4台で映像を大きく表示するために使います。

設定 切、位置1～4

本体動作

節電

待機状態になったときの節電動作を設定します。

設定 切、レベル1～2

映像信号検出

映像が入力されないときの動作を設定します。

設定 自動（高速）、自動、手動

クイック起動

画面が映るまでの時間を短縮します。

※ ［入］にした場合、国際エネルギースタープログラム適合基準を満たせなくなる場合があります。

設定 切、入

シンク設定

正しく映像が表示されない時に変更することで、問題が解消されることがあります。

※ アナログ以外の映像を出力時にだけ表示されます。

設定 HDMI時：1～4、DisplayPort時：1～2

電源ランプ

電源ランプの点灯について設定します。

設定 切、入

DDC/CI

パソコンとのDDC/CI 通信について設定します。

設定 切、入

アナログRGB

自動調整

画面表示を自動的に調整します。

設定 -

水平位置

水平方向の位置を調整します。

設定 0～100

垂直位置

垂直方向の位置を調整します。

設定 0～100

水平サイズ

画面の横幅を調整します。

設定 0～100

微調整

ノイズを軽減し、鮮明度を調整します。

設定 0～100

HDMI

CEC

HDMI 機器の一部機能を、本製品のリモコンで操作できるように設定します。

▶ HDMI 機器をリモコンで操作する

設定 切、入

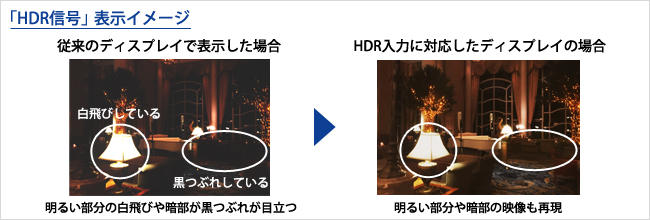

HDR

HDR 信号入力に対応します。

※ HDR 機能は HDMI 1 の映像だけに対応しています。HDMI 2/3、DisplayPort、アナログRGB の映像には対応しておりません。

設定 切、自動

DisplayPort

DPバージョン

DisplayPort 端子の表示がおかしい時に変更します。

設定 1.1、1.2

子画面

モード

子画面の状態を切り換えます。

※ 「CREX」「超解像デモモード」が有効の場合、子画面を使えません。

設定 切、PiP、PbP

画面映像

子画面の映像を切り換えます。

設定 アナログRGB、DisplayPort、HDMI 1、HDMI 2、HDMI 3

音声

子画面と親画面から、音声を出力する画面を選びます。

設定 親画面、子画面

画面サイズ

子画面のサイズを変更します。

設定 小、中、大

画面位置

子画面の位置を変更します。

設定 位置A、位置B、位置C、位置D

親子切換

親画面と子画面を入れ替えます。

設定 -

メニュー表示

表示時間

設定メニューが消えるまでの時間を設定します。

設定 15、30、45、60（秒）

言語

設定メニューの言語を設定します。

設定 日本語、English

ダイレクト

ボタンガイドの表示を設定します。

▶ 操作を１ステップ減らす

設定 切、入

映像情報

映像の情報表示内容を設定します。

設定 標準、詳細

システム更新

本製品のシステムを更新します。

設定 実行、中止

リセット

購入時の設定に戻します。

設定 実行、中止

ヘルスケア

ブルーリダクション 2

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減します。

▶ 目の負担を軽減する

※ 有効にすると、色温度は調節できません。

設定 切、1～5

コントラストリダクション

明暗差を抑え、長時間パソコンで作業する上での目の負担を軽減します。
映像が明るいときは輝度を下げ、映像が暗いときは輝度を上げます。

設定 切、レベル1～2

音声

サウンドモード

音声に特殊な効果をかけます。

設定 切、フラット、ポップ、ロック、シアター、ホール

サラウンド

音に包まれるような、疑似サラウンド効果をかけます。

設定 切、入

タイマー

予約一覧

曜日ごとに電源を入れる時刻（開始時刻）・電源を切る時刻（終了時刻）を設定します。

設定 -

現在時刻設定

本製品に現在の曜日、現在時刻を設定します。

設定 月～日（曜日）、0～23（時）、0～59（分）

2分ほど待っても画面が表示されないときは、電源ランプを確認してください。

電源ランプは、消灯している

電源が入っていないことが考えられます。

・ 電源ボタンを押してみてください。

・ 電源ケーブルを奥まで差し込んでください。

・ コンセントにつながっているか確認してください。

電源ランプは、オレンジまたは青に光っている

映像が入力されていないことが考えられます。

1. パソコン/映像機器と本製品の間のケーブルを、奥までしっかりと差し込み直す

2. 入力切換で、映像を表示する入力端子名を選ぶ

   ⇒ 入力を切り換える

   ノートパソコンの場合

   ノートパソコンの取扱説明書で「外部モニターへ出力する設定」をご確認ください。

3. 数分待っても画面が表示されなければ、［シンク設定］を変更してみる

   ※ 画面に［シンク設定］が表示されていない場合は、次に進んでください。

4. 数分待っても画面が表示されなければ、パソコン/映像機器を再起動する

5. 数分待っても画面が表示されなければ、サポートセンターにお問い合わせください。

DisplayPort でつないでいる場合（画面が正しく表示されない）

DisplayPort のバージョンに、つないだ機器が対応していないことが考えられます。
DisplayPort のバージョンを落とし、表示できるようにします。
（4K 表示時は30Hz（30p）に制限されます。60Hz 表示が必要な映像では残像が発生する場合があります。）

1. メインメニューを開く

2. ［DisplayPort］→［DPバージョン］を開く

3. ［1.1］を選ぶ



アナログでつないでいる場合（画面が正しく表示されない）

アナログでつないで、揺れる・にじむ・チラつく・濃淡が付く・位置がずれるなどの症状が出た場合は、以下の対処をお試しください。

1. 映像調整用のソフトウェアをダウンロードする

   ⇒ LCD調整ユーティリティ

2. ダウンロードした「LCDTOOL.EXE」を開く



   上の画面が本製品に表示されていない場合

   ［次のモニター］をクリックして、本製品に表示してください。



3. メインメニューを開く

4. ［アナログRGB］→［自動調整］を選び、［決定］ボタンを押す

   ⇒ 自動で映像が調整されます。

   ［自動調整］で解決しない場合

   メインメニューの［アナログRGB］で、画面の位置やサイズなどを調整してください。

リセットする

設定メニューで、リセットをお試しください。
（設定内容は必要に応じてメモをお取りください）

1. メインメニューを開く

2. ［メニュー表示］→［リセット］を開く

3. ［実行］を選ぶ

   ⇒ 設定内容がリセットされます。
   正しい表示に戻っていることを確認してください。



4. 上記で解決しない場合は、以下の手順をお試しください。

   ⇒ 解決しない場合

解決しない場合

以下の手順をお試しください。

⇒ 電源ランプは、オレンジまたは青に光っている

パソコンの解像度を変更してください。
低い解像度の映像は引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。

DisplayPort でつないでいる場合（ゲームで残像が出る）

DisplayPortでつないでいる場合（4K解像度で60Hz表示ができない）の対策をお試しください。

全般（ゲームで残像が出る）

オーバードライブ機能を有効にすることで、改善することがあります。

1. メインメニューを開く

2. ［表示］→［オーバードライブ］を開く

3. 値を選ぶ

   ⇒ オーバードライブが有効になります。映像によっては、残像感が解消されます。



   オーバードライブが強すぎると、かえって残像などが発生するおそれがあります

   そういった現象が発生した場合は、オーバードライブの設定を弱めることで解消することがあります。

HDMIでつないでいる場合（4K解像度で60Hz表示ができない）

● HDMI 1 につないでみてください。
HDMI 1 だけが4K 解像度での60Hz 表示に対応しています。

● つないだ機器が60Hz 表示に対応しているかご確認ください。

DisplayPortでつないでいる場合（4K解像度で60Hz表示ができない）

● つないだ機器が60Hz 表示に対応しているかご確認ください。

● メインメニューの［DisplayPort］→［DP バージョン］を選び、［1.2］に設定してください。

1. メインメニューを開く

2. ［DisplayPort］→［DP バージョン］を開く

3. ［1.2］を選ぶ



本製品は高解像度のため、通常どおりの設定では文字やアイコンなどが自分の感覚と異なる大きさに感じてしまうことがあります。
そのような場合、パソコン側の設定で画面や文字を調節することができます。

「表示できる映像信号がありません」と表示された

Windowsの画面が表示されていない場合

映像が入力されていないことが考えられます。

⇒ 電源ランプは、オレンジまたは青に光っている

Windowsの画面が表示されている場合

解像度を設定してください。

⇒ 画面が縦長横長になる/にじむ

「メニューはロックされています」と表示された

メニューロックされています。

再びメニュー操作をできるようにするには、上のボタンを３秒間押し続けてください。

弊社Webページにアップデートファイルが掲載されている場合、ここでご案内する手順で本製品のシステムを更新できます。

システム更新の準備をする

USBメモリーを用意し、そこにアップデートファイルを入れます。

1. 弊社サポートライブラリを開く

2. お使いの液晶ディスプレイの型番を探し、アップデートファイルが掲載されている場合はダウンロードする

   液晶ディスプレイのバージョンを知りたい

   ① メインメニューを開く

   ②［メニュー表示］→［システム更新］を開く

   ③「現在の設定」のところにバージョンが表示される
   例）180403-L12

   ※ サポートライブラリの「バージョン」欄の（）内に表示されている数字と見比べてください。
   サポートライブラリに記載されているバージョンの数字のほうが大きい場合は、システムを更新してください。

   アップデートファイルが掲載されていない場合

   システム更新の必要はありません。

3. ダウンロードしたファイルを開く

   ⇒ デスクトップにファイルと同名のフォルダーを作り、そのフォルダーを開きます。

4. USB メモリーをパソコンに挿す



   「exFAT」でフォーマットされたUSBメモリーには対応しておりません

   USBメモリーが「exFAT」でフォーマットされている場合は、「FAT32」か「NTFS」でフォーマットしてください。

5. 開いたフォルダー内の「IODATA_xxxxxx.bin」をUSBメモリーに入れる

   ※ xxxxxx には液晶ディスプレイのモデル名を意味する文字列が入ります。
   （例）IODATA_MQ321XDB など

6. USB メモリーをパソコンから取り外す



以上で、システム更新用のUSBメモリーを用意できました。
システムを更新するへお進みください。

システムを更新する

アップデートファイルを入れたUSBメモリーを液晶ディスプレイに挿し、システム更新の操作をします。

1. 用意したUSB メモリーを液晶ディスプレイに挿す



2. 液晶ディスプレイの電源を入れ、パソコンなどの画面を表示する

3. メインメニューを開く

   メインメニューを表示できない場合

   本製品で、パソコンなどの画面を表示してください。

4. ［メニュー表示］→［システム更新］を開く

5. ［実行］を選ぶ

   ⇒ システム更新を開始します。システム更新には、5分程度かかります。



   システム更新が終わるまでは、液晶ディスプレイの電源を切ったり、USBメモリーを抜いたりしないでください

   システム更新中には、全画面が緑・青・赤などに変わることがあります

   異常ではありません。

6. 「Updated Success」と表示されたら、液晶ディスプレイの電源を切り、再度電源を入れる

   「Update Fail」と表示された場合

   システム更新に失敗しました。
   液晶ディスプレイの電源を切り、USBメモリーを抜いてください。

   その後、液晶ディスプレイにUSBメモリーを挿すところからやり直してください。

   ※「exFAT」でフォーマットされたUSBメモリーには対応しておりません。
   USBメモリーが「exFAT」でフォーマットされている場合は、「FAT32」か「NTFS」でフォーマットした上でもう一度お試しください。

7. USB メモリーを液晶ディスプレイから取り外す



8. メインメニューを開く

9. ［メニュー表示］→［リセット］を開く

10. ［実行］を選ぶ

    ※ リセットにより、設定はご購入時の状態に戻ります。



以上でシステムの更新は完了しました。
引き続き、液晶ディスプレイをご利用ください。
