どの入力端子の映像を表示するか切り換えます。

本製品には、あらかじめ様々なコンテンツに適した設定が登録してあります。
それを「画面モード」と呼びます。
細かな設定をしなくても 画面モードを切り換えるだけで、見やすく美しい映像を表示することができます。

画面モードの種類

画面モードは6 種類あります。

Standard
入力映像を忠実に画面表示します。

Game
ゲーム素材を活かし、見やすく画面表示します。

FPS
対人FPS用に特化した設定で相手を視認しやすく表示します。

RPG
RPGゲーム用に映像を鮮やかに画面表示します。

Web
Web画面が見やすくなるように画面表示します。

Custom
お好みの画面表示の設定を保存できます。

画面モードを選ぶ

1. メインメニューを開く

2. ［映像］→［画面モード］を開く

3. 画面モードを選ぶ

   ⇒ 画面モードが切り換わります。



通常の画面（親画面）とは別で、他の入力の映像を「子画面」として表示できます。

子画面を表示する

1. メインメニューを開く

2. ［子画面］→［子画面モード］を開く

   一部機能が有効の場合、子画面を使えません

   「CREX」「超解像デモモード」「AMD FreeSync」「スルーモード」が有効の場合、子画面を使えません。
   子画面を使う場合は、上記項目を［切］に設定してください。

   ※ 初期値では「AMD FreeSync」と「スルーモード」が［入］になっています。
   子画面を使うには、「AMD FreeSync」を［切］にした後に「スルーモード」を［切］に設定してください。
   （「AMD FreeSync」が［入］のときは、「スルーモード」も［入］に固定されます）

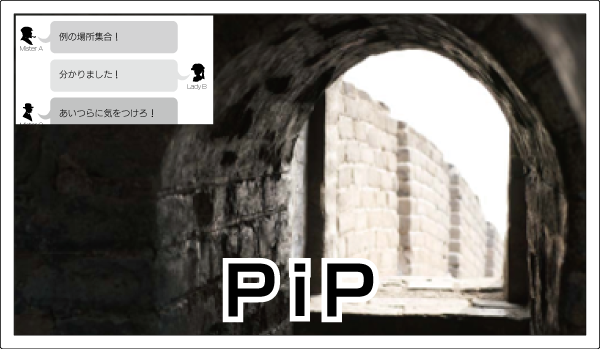

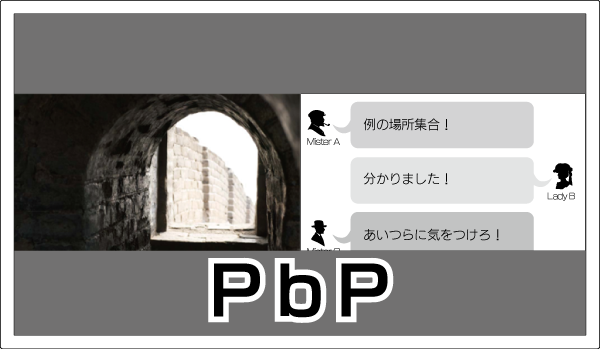

3. ［PiP］か［PbP］を選ぶ

   ⇒ 子画面が表示されます。



   子画面を消す

   メインメニューの［子画面］→［子画面モード］を［切］に設定してください。

子画面の映像を切り換える

1. メインメニューを開く

2. ［子画面］→［子画面映像］を開く

   ※ 親画面に HDMI の 映像を表示している場合、この項目は変更できません。子画面にはDisplayPortの映像を表示します。
   （親画面・子画面の双方にHDMIを指定できません）

3. 子画面に表示する映像の入力端子を選ぶ



   親画面と子画面の映像を入れ換える

   メインメニューの［子画面］→［親子切換］を実行してください。

音声を切り換える（親画面 ⇔ 子画面）

1. メインメニューを開く

2. ［子画面］→［音声選択］を開く

3. どちらの画面の音声を出力するか選ぶ



子画面のサイズを変更する（3段階）

※ PiP だけに有効な設定です。

1. メインメニューを開く

2. ［子画面］→［子画面サイズ］を開く

3. サイズを選ぶ



子画面の位置を変更する（4か所）

※ PiP だけに有効な設定です。

1. メインメニューを開く

2. ［子画面］→［子画面位置］を開く

3. 画面位置を選ぶ



本製品には、映像表示に関する様々な設定があります。
それらの項目をご紹介しますので、お好みに合わせて設定してください。

本製品には目の負担を軽減するための項目があります。

VDTモードとは

パソコンを使った作業などで気をつけるべき「VDT症候群」を予防するための機能です。

VDTモードには２つのモードとカスタムがあります。

※ 輝度、ブルーリダクション 2はVDTモードとは別で設定を変更できます。
（ブルーリダクション 2の値を「切」以外に設定した場合、色温度の項目は調節できません）

VDTモードの設定

1. メインメニューを開く

2. ［ヘルスケア］→［VDTモード］を開く

3. VDTモードを設定する

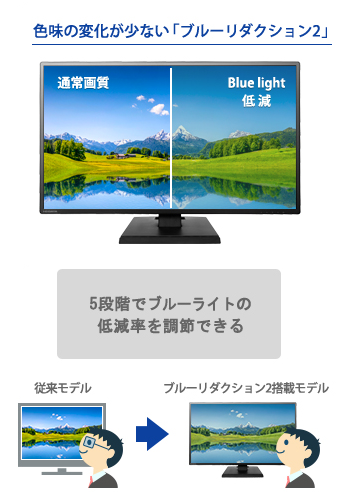

ブルーリダクション 2 とは

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減する機能です。

ブルーリダクション 2の設定

1. メインメニューを開く

2. ［ヘルスケア］→［ブルーリダクション 2］を開く

3. ブルーライト軽減の強さを調節する



4台の本製品で１つの映像を大きく表示します。

ディスプレイウォール機能とは

4台の本製品で１つの映像を大きく表示するための機能です。
1つの映像をHDMI分配器で4台の本製品に入力し、各本製品でそれらの映像を4分割したものを大きく表示します。

※ 図では当社HDMI分配器 DA-4HD/4K を例示しています。

これらを組み合わせることで１つの大きな映像として表示することができます。

ディスプレイウォール機能を利用する

ディスプレイウォール機能を利用する手順を説明します。

1. 映像機器とHDMI分配器をつなぎ、HDMI分配器に4台の本製品をつなぐ



2. 4台の本製品に映像を表示する



3. 4台の本製品を田の形にくっつけて並べる



4. 4台それぞれのメインメニューを開く

5. ［表示］→［ディスプレイウォール］を開く

6. それぞれの位置に応じた値を選ぶ

   ⇒ 映像を4分割したうちの１つを画面全体に拡大して表示します。



7. 4台の本製品で１つの映像を大きく表示できます。



スマホの縦画面を、縦向きにした本製品で表示します。

スマホゲームのイベントなどで大画面表示するための機能です。

※ 上画像は一例です。ご利用いただく機種により、映像の左右や上下に黒帯が表示されたり、見切れやアスペクト比の崩れが出たりするなどのおそれがあります。

ボタンガイド

入力切換

入力端子の映像を切り換えます。

設定 HDMI 1、HDMI 2、DisplayPort

音量

音量を調節します。

設定 0～30

輝度

画面の明るさを調節します。

設定 0～100

メニュー

スタートメニューを表示します。

設定 -

スタートメニュー

★ コントラスト

明るい場所と暗い場所の差を調節します。

設定 0～100

※ 「HDR」を［入］に設定した場合、設定変更できなくなります。

★ 色温度

光の色を調節します。

設定 6500K、7200K、9300K、ユーザー

※ 「ブルーリダクション 2」を設定した場合、設定できなくなります。
「HDR」を［入］に設定した場合、設定変更できなくなります。

★ お気に入り３（未登録）

ここにお気に入り登録できます。

設定 -

メインメニュー

メインメニューを表示します。

設定 -

メインメニュー

※ 表示している映像によっては、表示されない設定項目があります。

映像

ゲーム

表示

本体動作

子画面

メニュー表示

ヘルスケア

その他

映像

画面モード

様々なコンテンツに適した設定を選びます。

▶ コンテンツに応じた映像表示を選ぶ（画面モード）

※ 「HDR」を［入］に設定した場合、設定変更できなくなります。

設定 Standard、Game、FPS、RPG、Web、Custom

コントラスト

映像の明るい場所と暗い場所の差を調節します。

※ 「HDR」を［入］に設定した場合、設定変更できなくなります。

設定 0～100

ブラックレベル

映像全体の黒味を調節します。

設定 0～10

色温度

映像の色味を調節します。

※ 「ブルーリダクション 2」を設定した場合、設定できなくなります。
「HDR」を［入］に設定した場合、設定変更できなくなります。

設定 6500K、7200K、9300K、ユーザー

ガンマ

映像に応じて、明暗の階調特性を調節します。

※ 「HDR」を［入］に設定した場合、設定変更できなくなります。

設定 2.2、2.0

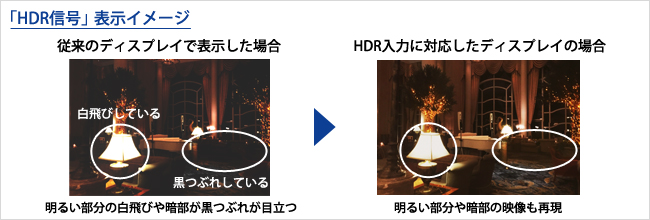

HDR

HDR 信号入力に対応します。

※ ［入］に設定した場合、「画面モード」「コントラスト」「色温度」「ガンマ」「ナイトクリアビジョン」「エンハンストカラー」「エンハンストコントラスト」の設定を変更できなくなります。

設定 切、自動

ゲーム

ナイトクリアビジョン

映像の暗い部分を明るく見やすく表示します。
暗いシーンが多いゲームに便利です。

※ 「HDR」を［入］に設定した場合、設定変更できなくなります。

設定 切、レベル1～2、自動（レベル1～2）

エンハンストカラー

映像にメリハリを付け、鮮やかに表示します。

※ 「HDR」を［入］に設定した場合、設定変更できなくなります。

設定 切、1～9、カスタム

エンハンストコントラスト

暗い部分を暗く、明るい部分を明るくし、全体でメリハリのある映像を表示します。
写真やゲームなどに最適です。

※ 「HDR」を［入］に設定した場合、設定変更できなくなります。

設定 切、1～5

色の濃さ

映像の色の濃さを調節し、鮮やかに表示します。

設定 切、1～10

オーバードライブ

動きの速いシーンの残像感を低減し、動きの激しい映像やゲームでも よりクッキリした映像を表示します。
ただし映像によっては、かえって画面の色ずれ・色変化などが出てしまうことがあります。
バーストはゲームなどで多少残像が発生しても応答速度を速めたい場合にお使いください。

設定 切、レベル1～3、バースト

スルーモード

一部映像処理を無効化することで、表示の遅延を減らして表示します。
動きの速いゲームで操作と表示のズレを減らします。

※ ［入］に設定した場合、「シャープネス」「CREX」「黒白伸張」「アスペクト比」「超解像デモモード」「子画面」を設定変更できなくなります。
「AMD FreeSync」を［入］に設定した場合、［入］に固定されます。

設定 切、入

表示

超解像

解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示します。

設定 切、1～10

シャープネス

映像の鮮明度を調節します。
文字や画像の輪郭を強調できます。

※ 「スルーモード」を［入］に設定した場合、設定変更できなくなります。

設定 切、1～5

CREX

場面の変化に応じて、映像の明るさをゆっくりと自然にコントロールします。
映画などにおすすめです。

※ 「スルーモード」を［入］に設定した場合、設定変更できなくなります。

設定 切、レベル1～2

ディスプレイウォール

入力されている映像を4つに分け、その1つを全画面表示します。
本製品4台で映像を大きく表示するために使います。

設定 切、位置1～4

黒白伸張

映像の色がおかしいときに変更することで、正しく表示されることがあります。

※ 「スルーモード」を［入］に設定した場合、設定変更できなくなります。

設定 自動、フル、リミテッド

アスペクト比

映像の縦と横の比率を設定します。

※ 「スルーモード」を［入］に設定した場合、設定変更できなくなります。

設定 拡大、固定、スマートフォン

本体動作

節電

待機状態になったときの節電動作を設定します。

設定 切、レベル1～2

映像信号検出

映像が入力されないときの動作を設定します。

設定 自動、自動（高速）、手動

クイック起動

画面が映るまでの時間を短縮します。

※ 「電源連動」を［入］に設定した場合、［入］に固定されます。

設定 切、入

シンク設定

正しく映像が表示されない時に変更することで、問題が解消されることがあります。

設定 HDMI 時：1～4、 DisplayPort 時：1～2

電源ランプ

電源ランプの明るさを調節します。

設定 切、レベル1～5

子画面

子画面モード

子画面の状態を切り換えます。

▶ 子画面を使う

※ 「スルーモード」を［入］に設定した場合、設定変更できなくなります。

設定 切、PiP、PbP

子画面映像

子画面の映像を切り換えます。

※ 「スルーモード」を［入］に設定した場合、設定変更できなくなります。
また親画面に HDMI の 映像を表示している場合、この項目は変更できません。子画面にはDisplayPortの映像を表示します。（親画面・子画面の双方にHDMIを指定できません）

設定 HDMI 1、HDMI 2、DisplayPort

音声選択

子画面と親画面から、音声を出力する画面を選びます。

※ 「スルーモード」を［入］に設定した場合、設定変更できなくなります。

設定 親画面音声、子画面音声

子画面サイズ

子画面のサイズを変更します。

※ 「スルーモード」を［入］に設定した場合、設定変更できなくなります。

設定 小、中、大

子画面位置

子画面の位置を変更します。

※ 「スルーモード」を［入］に設定した場合、設定変更できなくなります。

設定 位置A、位置B、位置C、位置D

親子切換

親画面と子画面を入れ替えます。

※ 「スルーモード」を［入］に設定した場合、設定変更できなくなります。

設定 -

メニュー表示

表示時間

設定メニューが消えるまでの時間を設定します。

設定 15、30、45、60（秒）

言語

設定メニューの言語を設定します。

設定 日本語、English

ダイレクト

ボタンガイドの表示を設定します。

▶ 操作を１ステップ減らす

設定 切、入

映像情報

映像の情報表示内容を設定します。

設定 標準、詳細

回転

ディスプレイの向きに応じて、メニューを回転します。

設定 0、90、270

リセット

購入時の設定に戻します。

設定 実行、中止

ヘルスケア

VDTモード

VDT 症候群を予防するためのVDT モードを実行します。

▶ 目の負担を軽減する

設定 切、モード1～2、カスタム

表示間隔

休憩を促すメッセージの間隔を設定します。
（上記メッセージは、VDTモードによって表示されます）

設定 1時間、2時間

表示位置

休憩を促すメッセージの位置を設定します。
（上記メッセージは、VDTモードによって表示されます）

設定 右上、中央

ブルーリダクション 2

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減します。

▶ 目の負担を軽減する

※ ［入］に設定した場合、「色温度」を調節できなくなります。

設定 切、1～5

その他

DDC/CI

パソコンとのDDC/CI 通信について設定します。

※ 「AMD FreeSync」を［入］に設定した場合、［入］に固定されます。

設定 切、入

電源連動

HDMIでつないだ機器の電源が入ると、本製品の電源を入れてその機器の映像を表示します。
また、本製品の電源を切ると機器の電源を切ります。

※ ［入］に設定した場合、「クイック起動」が［入］に固定されます。

設定 切、入

超解像デモモード

超解像効果を確認するためのデモモードを起動します。

※ 「スルーモード」を［入］に設定した場合、設定変更できなくなります。

設定 切、入

システム更新

本製品のシステムを更新します。

設定 実行、中止

AMD FreeSync

AMD FreeSync機能を有効にします。

※ ［入］に設定した場合、「スルーモード」と「DDC/CI」が［入］に固定されます。

設定 切、入

2分ほど待っても画面が表示されないときは、電源ランプを確認してください。

電源ランプは、消灯している

電源が入っていないことが考えられます。

・ 電源ボタンを押してみてください。

・ 電源ケーブルを奥まで差し込んでください。

・ コンセントにつながっているか確認してください。

電源ランプは、オレンジまたは青に光っている

映像が入力されていないことが考えられます。

1. パソコン/映像機器と本製品の間のケーブルを、奥までしっかりと差し込み直す

2. 入力切換で、映像を表示する入力端子名を選ぶ

   ⇒ 入力を切り換える

   ノートパソコンの場合

   ノートパソコンの取扱説明書で「外部モニターへ出力する設定」をご確認ください。

3. 数分待っても画面が表示されなければ、［シンク設定］を変更してみる

   ※ 画面に［シンク設定］が表示されていない場合は、次に進んでください。

4. 数分待っても画面が表示されなければ、パソコン/映像機器を再起動する

5. 数分待っても画面が表示されなければ、サポートセンターにお問い合わせください。

黒白伸張を設定する

設定メニューで、黒白伸張の設定変更をお試しください。

1. メインメニューを開く

2. ［表示］→［黒白伸張］を開く

3. ［フル］か［リミテッド］に設定を変更する

   ⇒ 映像信号と黒白伸張の設定が合うと改善されます。
   改善しない場合は、もう片方に設定を変更してお試しください。



4. 上記で解決しない場合は、以下の手順をお試しください。

   ⇒ リセットする

リセットする

設定メニューで、リセットをお試しください。
（設定内容は必要に応じてメモをお取りください）

1. メインメニューを開く

2. ［メニュー表示］→［リセット］を開く

3. ［実行］を選ぶ

   ⇒ 設定内容がリセットされます。
   正しい表示に戻っていることを確認してください。



4. 上記で解決しない場合は、以下の手順をお試しください。

   ⇒ 解決しない場合

解決しない場合

以下の手順をお試しください。

⇒ 電源ランプは、オレンジまたは青に光っている

パソコンの解像度を変更してください。
低い解像度の映像は引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。

全般（ゲームで残像が出る）

オーバードライブ機能を有効にすることで、改善することがあります。

1. メインメニューを開く

2. ［ゲーム］→［オーバードライブ］を開く

3. 値を選ぶ

   ⇒ オーバードライブが有効になります。映像によっては、残像感が解消されます。



   ［バースト］について

   オーバードライブを強く効かせ、応答速度を速めます。
   ただしそれにより、かえって残像などが発生するおそれがあります。
   ゲームなどで残像が発生しても応答速度を速めたい場合にお使いください。

   オーバードライブが強すぎると、かえって残像などが発生するおそれがあります

   そういった現象が発生した場合は、オーバードライブの設定を弱めることで解消することがあります。

動きの速いゲームで操作と表示にズレがある場合、スルーモードを有効にすることで改善することがあります。

HDMIでつないでいる場合（4K解像度で60Hz表示ができない）

● HDMI 1、HDMI 2、DisplayPort につないでみてください。
HDMI 1、HDMI 2、DisplayPort だけが4K 解像度での60Hz 表示に対応しています。

● つないだ機器が60Hz 表示に対応しているかご確認ください。

DisplayPortでつないでいる場合（4K解像度で60Hz表示ができない）

● つないだ機器が60Hz 表示に対応しているかご確認ください。

本製品は高解像度のため、通常どおりの設定では文字やアイコンなどが自分の感覚と異なる大きさに感じてしまうことがあります。
そのような場合、パソコン側の設定で画面や文字を調節することができます。

「表示できる映像信号がありません」と表示された

Windowsの画面が表示されていない場合

映像が入力されていないことが考えられます。

⇒ 電源ランプは、オレンジまたは青に光っている

Windowsの画面が表示されている場合

解像度を設定してください。

⇒ 画面が縦長横長になる/にじむ

「メニューはロックされています」と表示された

メニューロックされています。

再びメニュー操作をできるようにするには、左から２番めのボタンを３秒間押し続けてください。

「スルーモードがオンになったので子画面モードを解除しました」と表示された

子画面を開いた状態で、親画面の映像入力を「スルーモード」を［入］に設定している映像に切り換えました。
スルーモード が 入 の場合は子画面機能を使えないため、子画面を解除しています。

今の映像入力で子画面を使いたい場合は、「スルーモード」を［切］に設定してください。

※ 初期値では「AMD FreeSync」と「スルーモード」が［入］になっています。
子画面を使うには、「AMD FreeSync」を［切］にした後に「スルーモード」を［切］に設定してください。
（AMD FreeSync が 入 のときは、スルーモード も 入 に固定されます）

弊社Webページにアップデートファイルが掲載されている場合、ここでご案内する手順で本製品のシステムを更新できます。

システム更新の準備をする

USBメモリーを用意し、そこにアップデートファイルを入れます。

1. 弊社サポートライブラリを開く

2. お使いの液晶ディスプレイの型番を探し、アップデートファイルが掲載されている場合はダウンロードする

   液晶ディスプレイのバージョンを知りたい

   ① メインメニューを開く

   ②［その他］→［システム更新］を開く

   ③「現在の設定」のところにバージョンが表示される
   例）180403-L12

   ※ サポートライブラリの「バージョン」欄の（）内に表示されている数字と見比べてください。
   サポートライブラリに記載されているバージョンの数字のほうが大きい場合は、システムを更新してください。

   アップデートファイルが掲載されていない場合

   システム更新の必要はありません。

3. ダウンロードしたファイルを開く

   ⇒ デスクトップにファイルと同名のフォルダーを作り、そのフォルダーを開きます。

4. USB メモリーをパソコンに挿す



   「exFAT」でフォーマットされたUSBメモリーには対応しておりません

   USBメモリーが「exFAT」でフォーマットされている場合は、「FAT32」か「NTFS」でフォーマットしてください。

5. 開いたフォルダー内の「IODATA_xxxxxx.bin」をUSBメモリーに入れる

   ※ xxxxxx には液晶ディスプレイのモデル名を意味する文字列が入ります。
   （例）IODATA_MQ321XDB など

6. USB メモリーをパソコンから取り外す



以上で、システム更新用のUSBメモリーを用意できました。
システムを更新するへお進みください。

システムを更新する

アップデートファイルを入れたUSBメモリーを液晶ディスプレイに挿し、システム更新の操作をします。

1. 用意したUSB メモリーを液晶ディスプレイに挿す



2. 液晶ディスプレイの電源を入れ、パソコンなどの画面を表示する

3. メインメニューを開く

   メインメニューを表示できない場合

   本製品で、パソコンなどの画面を表示してください。

4. ［その他］→［システム更新］を開く

5. ［実行］を選ぶ

   ⇒ システム更新を開始します。システム更新には、5分程度かかります。



   システム更新が終わるまでは、液晶ディスプレイの電源を切ったり、USBメモリーを抜いたりしないでください

   システム更新中には、全画面が緑・青・赤などに変わることがあります

   異常ではありません。

6. 「Updated Success」と表示されたら、液晶ディスプレイの電源を切り、再度電源を入れる

   「Update Fail」と表示された場合

   システム更新に失敗しました。
   液晶ディスプレイの電源を切り、USBメモリーを抜いてください。

   その後、液晶ディスプレイにUSBメモリーを挿すところからやり直してください。

   ※「exFAT」でフォーマットされたUSBメモリーには対応しておりません。
   USBメモリーが「exFAT」でフォーマットされている場合は、「FAT32」か「NTFS」でフォーマットした上でもう一度お試しください。

7. USB メモリーを液晶ディスプレイから取り外す



8. メインメニューを開く

9. ［メニュー表示］→［リセット］を開く

10. ［実行］を選ぶ

    ※ リセットにより、設定はご購入時の状態に戻ります。



以上でシステムの更新は完了しました。
引き続き、液晶ディスプレイをご利用ください。
