どの入力端子の映像を表示するか切り換えます。

リモコンで入力を切り換える

本体ボタンで入力を切り換える

1. どれかボタンを押す



   ボタンの操作方法

   各マークの真裏より少し上にあるボタンを押して操作します。



2. ボタンガイドが表示されます。



3. ［入力切換］のボタンを押す

4. 映像を表示する入力端子を選ぶ

   ⇒ 選んだ入力端子の映像が表示されます。



リモコンで音量を調節する

本体ボタンで音量を調節する

1. どれかボタンを押す



   ボタンの操作方法

   各マークの真裏より少し上にあるボタンを押して操作します。



2. ボタンガイドが表示されます。



3. ［音量］のボタンを押す

4. 音量を調節する

   ⇒ 音量が設定されます。



リモコンで輝度を調節する

本体ボタンで輝度を調節する

1. どれかボタンを押す



   ボタンの操作方法

   各マークの真裏より少し上にあるボタンを押して操作します。



2. ボタンガイドが表示されます。



3. ［輝度］のボタンを押す

4. 輝度を調節する

   ⇒ 輝度が設定されます。



本製品は、背面にイルミネーションを搭載しています。
イルミネーションは設定で光り方を切り換えられます。

イルミネーションの設定内容

イルミネーションの設定は大きく分けて4つあります。

ロゴ明るさ
明るさを設定します。

ロゴカラー
色を設定します。「赤」、「緑」、「青」を設定すると、「ロゴカラー」は［カスタム］になります。

変化スピード
パターンが変化するスピードを設定します。

変化パターン
変化パターンを選びます。

イルミネーションを切り換える

1. メインメニューを開く

2. ［イルミネーション］を開く

3. お好みに合わせて設定する

リモコンでメニューを開く

［メニュー］を押すと、メインメニューが表示されます。

本体ボタンでメニューを開く

1. どれかボタンを押す



   ボタンの操作方法

   各マークの真裏より少し上にあるボタンを押して操作します。



2. ボタンガイドが表示されます。



3. ［メニュー］のボタンを押す

   ⇒ スタートメニューが表示されます。

   お気に入り機能

   本製品には、よく使う設定項目を「お気に入り」として登録する機能があります。
   「お気に入り」として登録した設定項目はスタートメニューに表示され、メインメニューを開くことなく呼び出すことができます。

   ★が付いた３つの項目が「お気に入り項目」です。
   ご購入時には、「コントラスト」と「色温度」が登録されています。

   新たにお気に入り項目に登録する方法については、項目をお気に入り登録するをご覧ください。

4. ［メインメニュー］を選ぶ



5. メインメニューが表示される
   後は、設定する項目を選んでください。



本製品には、あらかじめ様々なコンテンツに適した設定が登録してあります。
それを「画面モード」と呼びます。
細かな設定をしなくても 画面モードを切り換えるだけで、見やすく美しい映像を表示することができます。

画面モードの種類

画面モードは6 種類あります。

Standard
入力映像を忠実に画面表示します。

Game
ゲーム素材を活かし、見やすく画面表示します。

FPS
対人FPS用に特化した設定で相手を視認しやすく表示します。

RPG
RPGゲーム用に映像を鮮やかに画面表示します。

Web
Web画面が見やすくなるように画面表示します。

Custom
マイクミュートボタンの効果を自由に設定するための画面モードです。
▶ マイクミュートボタンの機能を変更する

リモコンで画面モードを選ぶ

画面モードのボタンから選んで押します。

本体ボタンで画面モードを選ぶ

1. メインメニューを開く

2. ［映像］→［画面モード］を開く

3. 画面モードを選ぶ

   ⇒ 画面モードが切り換わります。



画面を左と右に分けて、２つの入力された映像を表示できます。

画面を分割する

［入/切］ボタンを押して、画面を分割します。もう一度押すと、元に戻ります。

右画面の映像を切り換える

［（右）入力切換］を押すたびに、右画面に表示される入力端子の映像を切り換えます。
［位置入替］を押すと、左画面と右画面の映像を入れ換えます。

音声を切り換える（左画面 ⇔ 右画面）

本製品には、映像表示に関する様々な設定があります。
それらの項目をご紹介しますので、お好みに合わせて設定してください。

様々な音声コンテンツに応じてサウンドモードを切り換えるだけで、適した音声効果をかけることができます。

サウンドモードの種類

サウンドモードは 5 種類あります。もちろん無効（切）にすることもできます。

フラット
自然に聞こえるように調整します。

ポップ
ポップ向けに調整します。

ロック
ロック向けに調整します。

シアター
映画向けに調整します。

ゲーム
ゲームのBGM、効果音を聞きやすく調整します。

サウンドモードを選ぶ

1. メインメニューを開く

2. ［音声］→［サウンドモード］を開く

3. サウンドモードを選ぶ

   ⇒ サウンドモードが切り換わります。



本製品には目の負担を軽減するための項目があります。

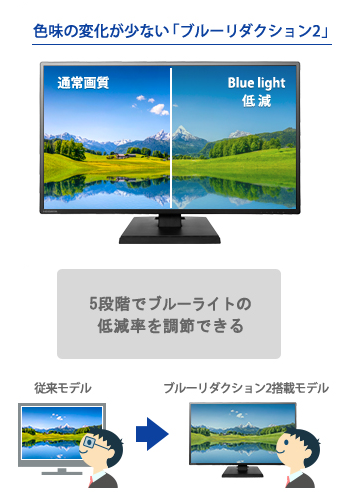

ブルーリダクション 2 とは

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減する機能です。

ブルーリダクション 2の設定

1. メインメニューを開く

2. ［映像］→［ブルーリダクション 2］を開く

3. ブルーライト軽減の強さを調節する



HDMI ケーブルでつないだ機器を、本製品のリモコンで操作することができます（CEC 機能）

CEC 機能を有効にする

1. メインメニューを開く

2. ［その他］→［CEC］を開く

3. ［入］を選ぶ

   ⇒ HDMI 機器を本製品のリモコンで操作できるようになります。



HDMI 機器を操作する

リモコンを使って、HDMI 機器を操作できます。

• メニュー（CEC）：
機器のメニューを開く

• 方向キー・決定キー・戻るキー：
機器のメニューを操作する

ヘッドセットのマイクミュートボタンの機能をオーバードライブやナイトクリアビジョンなどに変更できます。

マイクミュートボタン（中央ボタン）

ヘッドセットについているマイクミュートのためのボタンです。
ヘッドセットによっては、再生/一時停止ボタンなどの別のボタンのこともあります。

マイクミュートボタンの機能を変更する

1. メインメニューを開く

2. ［イヤホン/マイク］→［カスタムボタン設定］を開く

3. マイクミュートボタンを押したときの機能を設定する

   ※ この設定は、映像入力と画面モードの組み合わせごとに記録されます。



   設定できる機能

   ● マイクミュート
   マイクをミュートします。

   ● OD（バースト）
   オーバードライブ機能を［バースト］に切り換えます。

   ● NCV（Lｖ１）
   ナイトクリアビジョン機能を［レベル1］に切り換えます。

   ● 音声ミュート
   音声をミュート（消音）に切り換えます。

   ● Custom
   画面モードを［Custom］に切り換えます。
   マイクミュートボタンを押したときの状態（＝画面モード［Custom］）を自分で設定したいときに使います。

   画面モード［Custom］の設定方法

   1. 上記設定方法で、マイクミュートボタンの機能を［Custom］にする

   2. マイクミュートボタンを3秒押し続ける

      ⇒「現在の設定を画面モードCustomに保存しました」と表示されます。
      現在の設定が、画面モード［Custom］にコピーされます。

   3. マイクミュートボタンを押す

      ⇒ 画面モード［Custom］に切り換わります。

   4. メインメニューを開く

   5. 項目を設定する

      ※ 画面モードが記録できる項目については、コンテンツに応じた映像表示を選ぶ（画面モード）をご覧ください。

   6. 設定が終わったら、マイクミュートボタンを押す

      ⇒ 通常の状態に戻ります。

ボタンガイド

入力切換

入力端子の映像を切り換えます。

設定 HDMI 1、HDMI 2、HDMI 3、DisplayPort

音量

音量を調節します。

設定 0～30

輝度

画面の明るさを調節します。

設定 0～100

メニュー

スタートメニューを表示します。

設定 -

スタートメニュー

★ コントラスト

明るい場所と暗い場所の差を調節します。

設定 0～100

★ 色温度

光の色を調節します。

設定 6500K、7200K、9300K、ユーザー

★ お気に入り３（未登録）

ここにお気に入り登録できます。

設定 -

メインメニュー

メインメニューを表示します。

設定 -

メインメニュー

※ 表示している映像によっては、表示されない設定項目があります。

映像

ゲーム

表示

本体動作

画面分割

メニュー表示

イルミネーション

音声

イヤホン/マイク

その他

映像

画面モード

様々なコンテンツに適した設定を選びます。

▶ コンテンツに応じた映像表示を選ぶ（画面モード）

設定 Standard、Game、FPS、RPG、Web、Custom

コントラスト

映像の明るい場所と暗い場所の差を調節します。

設定 0～100

ブラックレベル

映像全体の黒味を調節します。

設定 0～10

色温度

映像の色味を調節します。

設定 6500K、7200K、9300K、ユーザー

ブルーリダクション 2

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減します。

▶ 目の負担を軽減する

設定 切、1～5

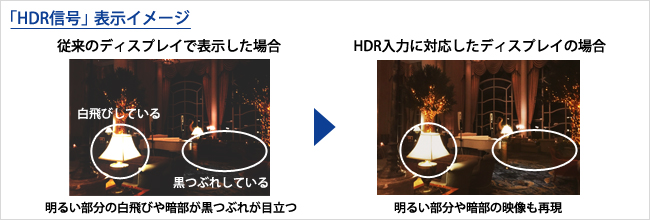

HDR

HDR 信号入力に対応します。

設定 切、自動

ゲーム

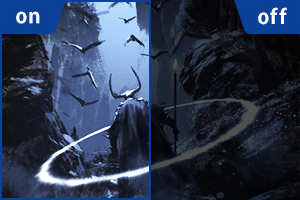

ナイトクリアビジョン

映像の暗い部分を明るく見やすく表示します。
暗いシーンが多いゲームに便利です。

設定 切、レベル1～2、自動（レベル1～2）

エンハンストカラー

映像にメリハリを付け、鮮やかに表示します。

設定 切、1～9、カスタム

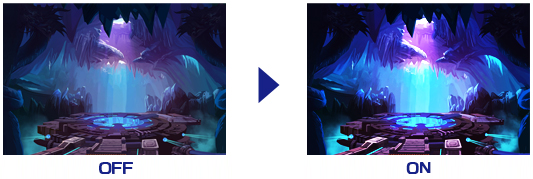

エンハンストコントラスト

暗い部分を暗く、明るい部分を明るくし、全体でメリハリのある映像を表示します。
写真やゲームなどに最適です。

設定 切、1～5

色の濃さ

映像の色の濃さを調節し、鮮やかに表示します。

設定 切、1～10

オーバードライブ

動きの速いシーンの残像感を低減し、動きの激しい映像やゲームでも よりクッキリした映像を表示します。
ただし映像によっては、かえって画面の色ずれ・色変化などが出てしまうことがあります。
バーストはゲームなどで多少残像が発生しても応答速度を速めたい場合にお使いください。

設定 切、レベル1～3、バースト

スルーモード

一部映像処理を無効化することで、表示の遅延を減らして表示します。
動きの速いゲームで操作と表示のズレを減らします。

※ この項目を［入］に設定した場合、「アスペクト比」を設定できなくなります。

設定 切、入

表示

超解像

解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示します。

設定 切、1～10

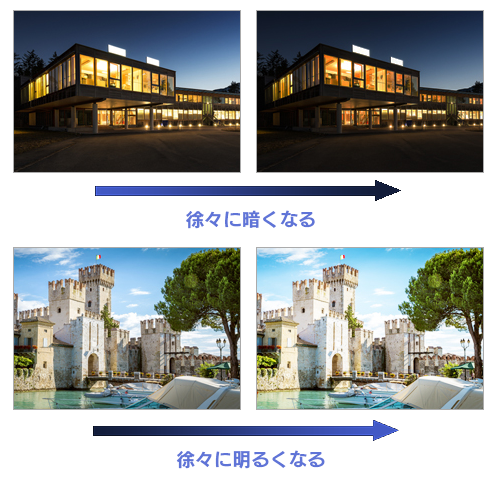

CREX

場面の変化に応じて、映像の明るさをゆっくりと自然にコントロールします。
映画などにおすすめです。

※ 「ローカルディミング」を［入］に設定した場合、設定できなくなります。

設定 切、レベル1～2

黒白伸張

映像の色がおかしいときに変更することで、正しく表示されることがあります。

設定 自動、フル、リミテッド

アスペクト比

映像の縦と横の比率を設定します。

※ 「スルーモード」を［入］に設定した場合、設定できなくなります。

設定 拡大、固定、リアル

ローカルディミング

映像コンテンツに合わせて画面の明るさを局所的に調整します。

※ この項目を［入］に設定した場合、「CREX」を設定できなくなります。

設定 切、入、自動

本体動作

節電

待機状態になったときの節電動作を設定します。

設定 切、レベル1～2

映像信号検出

映像が入力されないときの動作を設定します。

設定 自動、自動（高速）、手動

クイック起動

画面が映るまでの時間を短縮します。

設定 切、入

シンク設定

正しく映像が表示されない時に変更することで、問題が解消されることがあります。

設定 1～2

電源ランプ

電源ランプの点灯について設定します。

設定 切、入

画面分割

画面分割モード

画面分割を有効にします。

設定 切、PbP

（右）入力切換

右画面の映像を切り換えます。

設定 HDMI 1、HDMI 2、HDMI 3、DisplayPort

音声選択

子画面と親画面から、音声を出力する画面を選びます。

設定 左画面音声、右画面音声

位置入替

左画面と右画面を入れ替えます。

設定 -

メニュー表示

表示時間

設定メニューが消えるまでの時間を設定します。

設定 15、30、45、60（秒）

言語

設定メニューの言語を設定します。

設定 日本語、English

ダイレクト

ボタンガイドの表示を設定します。

▶ 操作を１ステップ減らす

設定 切、入

映像情報

映像の情報表示内容を設定します。

設定 標準、詳細

回転

ディスプレイの向きに応じて、メニューを回転します。

設定 0、90、270

リセット

購入時の設定に戻します。

設定 実行、中止

イルミネーション

ロゴ明るさ

イルミネーションの明るさを設定します。

▶ イルミネーションを設定する

設定 切、レベル1～2

カラー

イルミネーションの色を設定します。

設定 赤色、緑色、青色、黄色、白色、レインボー、カスタム

赤

イルミネーションの色を設定します。「ロゴカラー」の設定を［カスタム］にします。

設定 0～255

緑

イルミネーションの色を設定します。「ロゴカラー」の設定を［カスタム］にします。

設定 0～255

青

イルミネーションの色を設定します。「ロゴカラー」の設定を［カスタム］にします。

設定 0～255

変化スピード

イルミネーションのパターンが変化するスピードを設定します。

設定 1～5

変化パターン

イルミネーションの変化パターンを選びます。

設定 常時点灯、ブレス、ウェーブ（←）、ウェーブ（→）、フラッシュ、リフレクト

音声

サウンドモード

音声に特殊な効果をかけます。

設定 切、フラット、ポップ、ロック、シアター、ゲーム

イヤホン/マイク

カスタムボタン設定

ヘッドセットにあるマイクミュートボタン（中央ボタン）の機能を変更します。

▶ ヘッドセットのマイクミュートボタンを活用する（カスタムボタン設定）

設定 マイクミュート、OD(バースト)、NCV(Lv1)、音声ミュート、Custom

マイク

マイクの有効/無効を切り換えます。

設定 入、ミュート

その他

DDC/CI

パソコンとのDDC/CI 通信について設定します。

設定 切、入

CEC

HDMI 機器との電源連動を有効にします。

設定 切、入

HDMI 144Hz

HDMI で 4K 144Hzの映像を表示する場合に有効にします。

設定 切、入

Adaptive-Sync

Adaptive-Sync機能を有効にします。

※ この機能は、DisplayPort接続限定です。

設定 切、入

2分ほど待っても画面が表示されないときは、電源ランプを確認してください。

電源ランプは、消灯している

電源が入っていないことが考えられます。

・ 電源ボタンを押してみてください。

・ 電源ケーブルを奥まで差し込んでください。

・ コンセントにつながっているか確認してください。

電源ランプは、オレンジまたは青に光っている

映像が入力されていないことが考えられます。

1. パソコン/映像機器と本製品の間のケーブルを、奥までしっかりと差し込み直す

2. 入力切換で、映像を表示する入力端子名を選ぶ

   ⇒ 入力を切り換える

   ノートパソコンの場合

   ノートパソコンの取扱説明書で「外部モニターへ出力する設定」をご確認ください。

3. 数分待っても画面が表示されなければ、［シンク設定］を変更してみる

   ※ 画面に［シンク設定］が表示されていない場合は、次に進んでください。

4. 数分待っても画面が表示されなければ、パソコン/映像機器を再起動する

5. 数分待っても画面が表示されなければ、サポートセンターにお問い合わせください。

黒白伸張を設定する

設定メニューで、黒白伸張の設定変更をお試しください。

1. メインメニューを開く

2. ［表示］→［黒白伸張］を開く

3. ［フル］か［リミテッド］に設定を変更する

   ⇒ 映像信号と黒白伸張の設定が合うと改善されます。
   改善しない場合は、もう片方に設定を変更してお試しください。



4. 上記で解決しない場合は、以下の手順をお試しください。

   ⇒ リセットする

リセットする

設定メニューで、リセットをお試しください。
（設定内容は必要に応じてメモをお取りください）

1. メインメニューを開く

2. ［メニュー表示］→［リセット］を開く

3. ［実行］を選ぶ

   ⇒ 設定内容がリセットされます。
   正しい表示に戻っていることを確認してください。



4. 上記で解決しない場合は、以下の手順をお試しください。

   ⇒ 解決しない場合

解決しない場合

以下の手順をお試しください。

⇒ 電源ランプは、オレンジまたは青に光っている

パソコンの解像度を変更してください。
低い解像度の映像は引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。

オーバードライブ機能を有効にすることで、改善することがあります。

動きの速いゲームで操作と表示にズレがある場合、スルーモードを有効にすることで改善することがあります。

HDMI で 4K 144Hz を出すには操作が必要です。

本製品は高解像度のため、通常どおりの設定では文字やアイコンなどが自分の感覚と異なる大きさに感じてしまうことがあります。
そのような場合、パソコン側の設定で画面や文字を調節することができます。

「表示できる映像信号がありません」と表示された

Windowsの画面が表示されていない場合

映像が入力されていないことが考えられます。

⇒ 電源ランプは、オレンジまたは青に光っている

Windowsの画面が表示されている場合

解像度を設定してください。

⇒ 画面が縦長横長になる/にじむ

「メニューはロックされています」と表示された

メニューロックされています。

再びメニュー操作をできるようにするには、左から２番めのボタンを３秒間押し続けてください。

弊社WebページのLCDファームウェアアップデートツールを使い、本製品のシステムを更新できます。

システム更新の準備をする

LCD-GCU321HXA アップデートツールをダウンロードします。

1. Windowsパソコンで弊社サポートライブラリを開く

2. LCD-GCU321HXA アップデートツールをダウンロードする

3. ダウンロードしたファイルを開く

   ⇒ デスクトップにファイルと同名のフォルダーを作り、そのフォルダーを開きます。

4. Windowsパソコンと本製品をつなぐ

   映像ケーブル と 添付の USB ケーブル（A-B）の2本をつなぎます。



5. 本製品の電源を入れ、パソコンの画面を表示する

以上で、システム更新の準備は整いました。
システムを更新するへお進みください。

システムを更新する

LCD-GCU321HXA アップデートツールを使って、本製品のシステムを更新します。

1. 「GCU321HXA FWUpdateTool(.exe)」を開く

   ※ ダウンロードしたファイルを開いた際にデスクトップに作られたフォルダーの中にあります。

2. ［アップデート開始］をクリックする



   「現在のバージョン」が「0.0.0」になっている

   本製品が正しく認識できていません。以下を確認し、バージョンが正しく表示されてから［アップデート開始］をクリックしてください。

   • USBケーブルの接続を確認する（本製品側とパソコン側の両方）

   • 本製品に電源が入り、映像が表示されていることを確認する

3. ［はい］をクリックする

   ⇒ アップデート（システムの更新）を実行します。アップデートには約10分30秒ほど掛かります。本製品の電源を切らないでください。



4. 下の画面を表示したら、LCD-GCU321HXA アップデートツールの処理は完了です。



5. 本製品の電源コードを抜き、数秒待ってから電源コードをつなぎ直す

   ※ システム更新のため、しばらく映像が映らなくなります。



6. 本製品の電源が入り、本製品に映像が映ったらシステム更新は完了です。
   次に設定をリセットします。

   システム更新中には、全画面が緑・青・赤などに変わることがあります

   異常ではありません。

   「System Updating.....」「Please reboot System」と表示した場合

   ●「System Updating.....」と表示した場合
   約1分30秒ほどお待ちください。その後「Please reboot System」と表示します。
   本製品の電源を切らないでください。

   ●「Please reboot System」と表示した場合
   もう一度、本製品の電源コードを抜き、数秒待ってから電源コードをつなぎ直してください。

7. メインメニューを開く

8. ［メニュー表示］→［リセット］を開く

9. ［実行］を選ぶ

   ※ リセットにより、設定はご購入時の状態に戻ります。



以上でシステムの更新は完了しました。
引き続き、本製品をご利用ください。
