入力を切り換える

どの入力端子の映像を表示するか切り換えます。

  1. どれかボタンを押す

    ボタンの操作方法

    各マークの真裏より少し上にあるボタンを押して操作します。

  2. ボタンガイドが表示されます。

  3. [入力切換]のボタンを押す

  4. 映像を表示する入力端子を選ぶ

    ⇒ 選んだ入力端子の映像が表示されます。

画面が表示されない

画面が表示されないをご覧ください。

ボタンを1度押すだけで、 入力切換の設定項目を開く

手順1、2のボタンガイドの表示を省略できます。
操作を1ステップ減らすをご覧ください。

音量を調節する

  1. どれかボタンを押す

    ボタンの操作方法

    各マークの真裏より少し上にあるボタンを押して操作します。

  2. ボタンガイドが表示されます。

  3. [音量]のボタンを押す

  4. 音量を調節する

    ⇒ 音量が設定されます。

音が出ない

音が出ないをご覧ください。

ボタンを1度押すだけで、音量の設定項目を開く

手順1、2のボタンガイドの表示を省略できます。
操作を1ステップ減らすをご覧ください。

明るさを調節する(輝度)

  1. どれかボタンを押す

    ボタンの操作方法

    各マークの真裏より少し上にあるボタンを押して操作します。

  2. ボタンガイドが表示されます。

  3. [輝度]のボタンを押す

  4. 輝度を調節する

    ⇒ 輝度が設定されます。

ボタンを1度押すだけで、輝度の設定項目を開く

手順1、2のボタンガイドの表示を省略できます。
操作を1ステップ減らすをご覧ください。

その他の設定をする
(メインメニューを開く)

  1. どれかボタンを押す

    ボタンの操作方法

    各マークの真裏より少し上にあるボタンを押して操作します。

  2. ボタンガイドが表示されます。

  3. [メニュー]のボタンを押す

    ⇒ スタートメニューが表示されます。

    お気に入り機能

    本製品には、よく使う設定項目を「お気に入り」として登録する機能があります。
    「お気に入り」として登録した設定項目はスタートメニューに表示され、メインメニューを開くことなく呼び出すことができます。

    ★が付いた3つの項目が「お気に入り項目」です。
    ご購入時には、「コントラスト」と「色温度」が登録されています。

    新たにお気に入り項目に登録する方法については、項目をお気に入り登録するをご覧ください。

  4. [メインメニュー]を選ぶ

  5. メインメニューが表示される
    後は、設定する項目を選んでください。

ボタンを1度押すだけで、スタートメニューを開く

手順1、2のボタンガイドの表示を省略できます。
操作を1ステップ減らすをご覧ください。

コンテンツに応じた映像表示を選ぶ(画面モード)

本製品には、あらかじめ様々なコンテンツに適した設定が登録してあります。
それを「画面モード」と呼びます。
細かな設定をしなくても 画面モードを切り換えるだけで、見やすく美しい映像を表示することができます。

画面モードの種類

画面モードは5 種類あります。

Standard
入力映像を忠実に画面表示します。

Game
ゲーム素材を活かし、見やすく画面表示します。

FPS
対人FPS用に特化した設定で相手を視認しやすく表示します。

RPG
RPGゲーム用に映像を鮮やかに画面表示します。

Web
Web画面が見やすくなるように画面表示します。

画面モードの設定を変更する

本製品の設定を変更すると、その内容は画面モードに記録されます。

※ 画面モードで記録できる設定項目は以下のとおりです。
輝度、コントラスト、色温度、ナイトクリアビジョン、エンハンストカラー、オーバードライブ、超解像、CREX、アスペクト比、ブルーリダクション 2、AMD FreeSync

※ 画面モードに記録した内容はリセットで初期値に戻すことができます。

画面モードを選ぶ

  1. メインメニューを開く

  2. [映像]→[画面モード]を開く

  3. 画面モードを選ぶ

    ⇒ 画面モードが切り換わります。

映像表示をカスタマイズする

本製品には、映像表示に関する様々な設定があります。
それらの項目をご紹介しますので、お好みに合わせて設定してください。

映像

画面モード

様々なコンテンツに適した設定を選びます。

コントラスト

映像の明るい場所と暗い場所の差を調節します。

色温度

映像の色味を調節します。

ゲーム

ナイトクリアビジョン

映像の暗い部分を明るく見やすく表示します。
暗いシーンが多いゲームに便利です。

エンハンストカラー

映像にメリハリを付け、鮮やかに表示します。

オーバードライブ

動きの速いシーンの残像感を低減し、動きの激しい映像やゲームでも よりクッキリした映像を表示します。
ただし映像によっては、かえって画面の色ずれ・色変化などが出てしまうことがあります。

表示

超解像

解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示します。

CREX

場面の変化に応じて、映像の明るさをゆっくりと自然にコントロールします。
映画などにおすすめです。

アスペクト比

映像の縦と横の比率を設定します。

ヘルスケア

ブルーリダクション 2

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減します。

項目をお気に入り登録する

  1. メインメニューを開く

  2. 「お気に入り」として登録する項目まで移動する

    お気に入りに登録できる項目

    値の設定をする直前の項目を登録操作できます。
    例:ブルーリダクション 2、画面モード など

    ※ 映像などのメニューグループや、ブルーリダクション 2の5といった設定値そのものを登録することはできません。

    ※ 一部登録できない項目があります。

  3. 項目名を選んだ状態で、[決定]の操作を3秒間続ける

  4. 3つのお気に入り枠のどこに登録するかを選ぶ

    ⇒ 選んだ項目がお気に入りとして登録されます。

    すでに登録済みの枠にも上書き登録できます

    お好みの項目に差し替えてお使いください。

電源ランプを消す

液晶ディスプレイの電源ランプがまぶしい場合、電源ランプの明るさを調節することができます。

  1. メインメニューを開く

  2. [本体動作]→[電源ランプ]を開く

  3. 適当なレベルや[切]を選ぶ

    ⇒ 電源ランプの明るさが変化します。

操作を1ステップ減らす

ボタンを最初に押したときのボタンガイドを表示せず、押したボタンに対応した項目を直接開くようにします。

例えば、音量のボタンを1回押すだけで、音量調節画面が開きます。

  1. メインメニューを開く

  2. [メニュー表示]→[ダイレクト]を開く

  3. [入]を選ぶ

    ⇒ 最初のボタンガイドが表示されなくなり、該当する項目が直接開くようになります。

メニュー項目一覧

ボタンガイド

ボタンガイドの表示方法

メインメニューを開く

入力切換

入力端子の映像を切り換えます。

音量

音量を調節します。

輝度

画面の明るさを調節します。

メニュー

スタートメニューを表示します。

スタートメニュー

スタートメニューの表示方法

メインメニューを開く

★ コントラスト

明るい場所と暗い場所の差を調節します。

★ 色温

光の色を調節します。

★ お気に入り3(未登録)

ここにお気に入り登録できます。

メインメニュー

メインメニューを表示します。

★が付いた項目について

★が付いた項目には、好きな設定項目をお気に入りとして登録できます。
詳しい登録方法については、項目をお気に入り登録するをご覧ください。

メインメニュー

メインメニューの表示方法

メインメニューを開く

※ 表示している映像によっては、表示されない設定項目があります。

映像

ゲーム

表示

本体動作

アナログRGB

メニュー表示

ヘルスケア

その他

映像

画面モード

様々なコンテンツに適した設定を選びます。

コンテンツに応じた映像表示を選ぶ(画面モード)

コントラスト

映像の明るい場所と暗い場所の差を調節します。

色温度

映像の色味を調節します。

ゲーム

ナイトクリアビジョン

映像の暗い部分を明るく見やすく表示します。
暗いシーンが多いゲームに便利です。

エンハンストカラー

映像にメリハリを付け、鮮やかに表示します。

オーバードライブ

動きの速いシーンの残像感を低減し、動きの激しい映像やゲームでも よりクッキリした映像を表示します。
ただし映像によっては、かえって画面の色ずれ・色変化などが出てしまうことがあります。

表示

超解像

解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示します。

CREX

場面の変化に応じて、映像の明るさをゆっくりと自然にコントロールします。
映画などにおすすめです。

アスペクト比

映像の縦と横の比率を設定します。

本体動作

節電

待機状態になったときの節電動作を設定します。

映像信号検出

映像が入力されないときの動作を設定します。

クイック起動

画面が映るまでの時間を短縮します。

シンク設定

正しく映像が表示されない時に変更することで、問題が解消されることがあります。

※ アナログRGBの映像を表示しているときは、この項目を表示しません。

電源ランプ

電源ランプの明るさを調節します。

アナログRGB

※ アナログRGBの映像を表示しているときだけ、この項目を表示します。

自動調整

画面表示を自動的に調整します。

水平位置

水平方向の位置を調整します。

垂直位置

垂直方向の位置を調整します。

水平サイズ

画面の横幅を調整します。

微調整

ノイズを軽減し、鮮明度を調整します。

メニュー表示

表示時間

設定メニューが消えるまでの時間を設定します。

言語

設定メニューの言語を設定します。

ダイレクト

ボタンガイドの表示を設定します。

操作を1ステップ減らす

映像情報

映像の情報表示内容を設定します。

回転

ディスプレイの向きに応じて、メニューを回転します。

リセット

購入時の設定に戻します。

ヘルスケア

ブルーリダクション 2

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減します。

目の負担を軽減する

その他

DDC/CI

パソコンとのDDC/CI 通信について設定します。

AMD FreeSync

AMD FreeSync機能を有効にします。

困ったときには

困ったときには >

画面が表示されない

2分ほど待っても画面が表示されないときは、電源ランプを確認してください。

電源ランプは、消灯している

電源が入っていないことが考えられます。

・ 電源ボタンを押してみてください。

・ 電源ケーブルを奥まで差し込んでください。

・ コンセントにつながっているか確認してください。

設定で電源ランプが光らないようになっていることもあります

その場合、映像が入力されていないことも考えられますので、電源ランプは、オレンジまたは青に光っているもご覧ください。

電源ランプは、オレンジまたは青に光っている

映像が入力されていないことが考えられます。

  1. パソコン/映像機器と本製品の間のケーブルを、奥までしっかりと差し込み直す

  2. 入力切換で、映像を表示する入力端子名を選ぶ

    入力を切り換える

    ノートパソコンの場合

    ノートパソコンの取扱説明書で「外部モニターへ出力する設定」をご確認ください。

  3. 数分待っても画面が表示されなければ、[シンク設定]を変更してみる

    ※ 画面に[シンク設定]が表示されていない場合は、次に進んでください。

  4. 数分待っても画面が表示されなければ、パソコン/映像機器を再起動する

  5. 数分待っても画面が表示されなければ、サポートセンターにお問い合わせください。

困ったときには >

画面が正しく表示されない

アナログでつないでいる場合(画面が正しく表示されない)

アナログでつないで、揺れる・にじむ・チラつく・濃淡が付く・位置がずれるなどの症状が出た場合は、以下の対処をお試しください。

  1. 映像調整用のソフトウェアをダウンロードする

    LCD調整ユーティリティ

  2. ダウンロードした「LCDTOOL.EXE」を開く

    上の画面が本製品に表示されていない場合

    [次のモニター]をクリックして、本製品に表示してください。

  3. メインメニューを開く

  4. [アナログRGB]→[自動調整]を選び、[決定]ボタンを押す

    ⇒ 自動で映像が調整されます。

    [自動調整]で解決しない場合

    メインメニューの[アナログRGB]で、画面の位置やサイズなどを調整してください。

困ったときには >

画面の色がおかしい

リセットする

設定メニューで、リセットをお試しください。
(設定内容は必要に応じてメモをお取りください)

  1. メインメニューを開く

  2. [メニュー表示]→[リセット]を開く

  3. [実行]を選ぶ

    ⇒ 設定内容がリセットされます。
    正しい表示に戻っていることを確認してください。

  4. 上記で解決しない場合は、以下の手順をお試しください。

    解決しない場合

解決しない場合

以下の手順をお試しください。

電源ランプは、オレンジまたは青に光っている

困ったときには >画面が縦長横長になる/にじむ >

Windows の設定手順例

パソコンの解像度を1920×1080に設定してください。
低い解像度の映像は、引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。

  1. デスクトップを右クリックする

  2. [ディスプレイ設定]をクリックする

    Windows 8 の場合

    [画面の解像度]をクリックします。

  3. 解像度を 1920×1080 に設定する

    Windows 10 で画面に解像度の設定がない場合

    [ディスプレイの詳細設定]をクリックし、その先で解像度を設定した後、[適用]をクリックします。

    Windows 8 の場合

    解像度を設定した後、[適用]をクリックします。

困ったときには >画面が縦長横長になる/にじむ >

macOS の設定手順例

macOSの解像度を1920×1080に設定してください。
低い解像度の映像は、引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。(画面例はmacOS 11.4)

  1. Appleメニューの[システム環境設定]をクリックする

  2. [ディスプレイ]をクリックする

  3. [変更]を選ぶ

    ⇒ 解像度を変更できるようになります。

  4. 解像度を 1920×1080 に設定する

困ったときには >画面が縦長横長になる/にじむ >

ChromeOS の設定手順例

パソコンの解像度を1920×1080に設定してください。
低い解像度の映像は、引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。(画面例はChromeOS v91)

  1. 画面右下の時計部分をクリックする

  2. 歯車アイコン をクリックする

  3. [デバイス]→[ディスプレイ]をクリックする

  4. 本製品の型番をクリックする

  5. 解像度を 1920×1080 に設定する

困ったときには >

音が出ない

パソコンとHDMIやDisplayPortでつないでいる場合

パソコンによっては、音声の出力先を設定する必要があります。

Windows の例
1. 通知領域のスピーカーアイコンを右クリック
2.[サウンド]をクリック
3.[再生]タブをクリック
4. 本製品を選び、[規定値に設定]をクリック
macOS の例
1. システム環境設定の[サウンド]をクリック
2.[出力]タブをクリック
3. 本製品を選ぶ

パソコンをアナログでつないでいる場合

パソコンと本製品をオーディオケーブルでつないでください。

こちらもご確認ください

・ 本製品の音量を確認してください

・ パソコンや映像機器側の音量を確認してください

・ ヘッドホンをつないでいる場合、本製品のスピーカーから音は出ません。(ヘッドホン端子がある場合)

困ったときには >

ゲームで残像が出る

オーバードライブ機能を有効にすることで、改善することがあります。

  1. メインメニューを開く

  2. [ゲーム]→[オーバードライブ]を開く

  3. 値を選ぶ

    ⇒ オーバードライブが有効になります。映像によっては、残像感が解消されます。

    オーバードライブが強すぎると、かえって残像などが発生するおそれがあります

    そういった現象が発生した場合は、オーバードライブの設定を弱めることで解消することがあります。

困ったときには >

メッセージが表示された

「表示できる映像信号がありません」と表示された

Windowsの画面が表示されていない場合

映像が入力されていないことが考えられます。

電源ランプは、オレンジまたは青に光っている

Windowsの画面が表示されている場合

解像度を設定してください。

画面が縦長横長になる/にじむ

「メニューはロックされています」と表示された

メニューロックされています。

再びメニュー操作をできるようにするには、左から2番めのボタンを3秒間押し続けてください。

困ったときには >

ネック/台座/スタンドを外したい
モニターアーム(VESA)を取り付けたい

方法は、添付の取扱説明書に記載されています。

添付の取扱説明書がお手元にない場合は、弊社サポートライブラリからダウンロードできます。

※ お使いの液晶ディスプレイによっては、ネック/台座/スタンドを取り外せなかったり、モニターアーム(VESA)を取り付けられないこともあります。

困ったときには >

DDC/CI を何に使うのか分からない

DDC/CI は「Display Data Channel Command Interface」の略です。
この機能を有効にすると、パソコンから液晶ディスプレイを設定できます。この機能による設定にはDDC/CI対応のソフトウェアが必要です。

※ 当社のDDC/CI対応ソフトウェアには「クルッとな」があります。

本マニュアルを印刷する

本マニュアルをお手元でご覧になるための方法をご案内します。

全ページをプリント全ページプリント(PCのみ)

上のボタンをクリックすると、本マニュアル全体をWebブラウザーのプリント機能で印刷できます。
ただし項目が多いマニュアルはページ数が多くなり、全体の印刷には向きません。
プリントしたいページを開き、そのページだけをWebブラウザーのプリント機能で印刷することをおすすめします。

※ マニュアルの内容量によっては、印刷が始まるまで数分掛かることがあります。

※[全ページプリント]ボタンは、スマホ・タブレットではお使いになれません。

本マニュアルのご利用について

本マニュアルで使用しているソフトウェアライセンス情報やGoogle アナリティクス4の利用については、こちらをご覧ください。

HTMLマニュアルのご利用について

このページはお役に立ちましたか?

02版 © I-O DATA DEVICE, INC.
ページトップ
戻る
ホーム

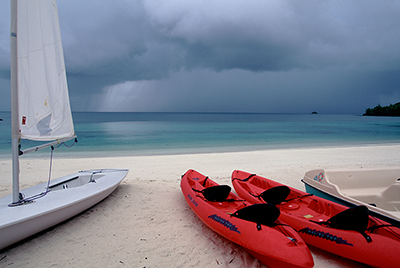

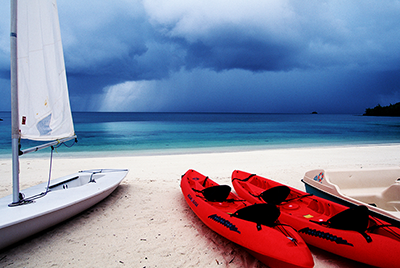

コントラスト

映像の明暗比を調節します。
白(輝度が最大)と黒(輝度が最小)との輝度の比率を調節します。
値が大きいほど、映像がくっきりとメリハリのついたものになります。

• 標準

• 値が大きいと、くっきりとメリハリが付く

• 値が小さいと、自然で柔らかい雰囲気になる

エンハンストカラー

映像にメリハリを付けるように調節しながら、RGB(赤・緑・青)にCMY(シアン・マゼンタ・黄)を加えた6色の座標軸で色の補正をする機能です。

アスペクト比

映像の縦と横の比率です。よく4:3や16:9などと表現されます。
映像の解像度やディスプレイの設定によっては、映像が縦や横に伸びたり、映像の上下や左右に映像が表示されないところができたりしてしまうことがあります。

映像はなるべく、ディスプレイの最大の解像度か、ディスプレイの画面と同じアスペクト比にしてください。

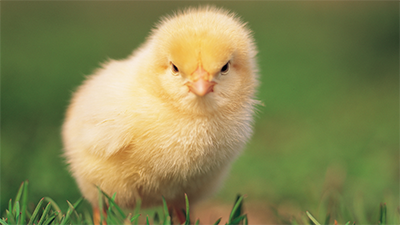

• 正しく表示された16:9の映像

• 4:3の映像を16:9で表示 縦に詰まっている

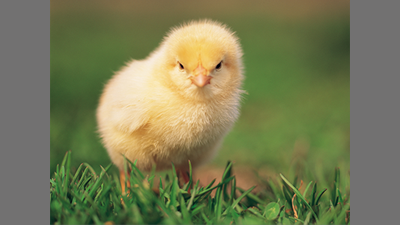

• 4:3の映像を16:9で表示 左右に黒帯ができる

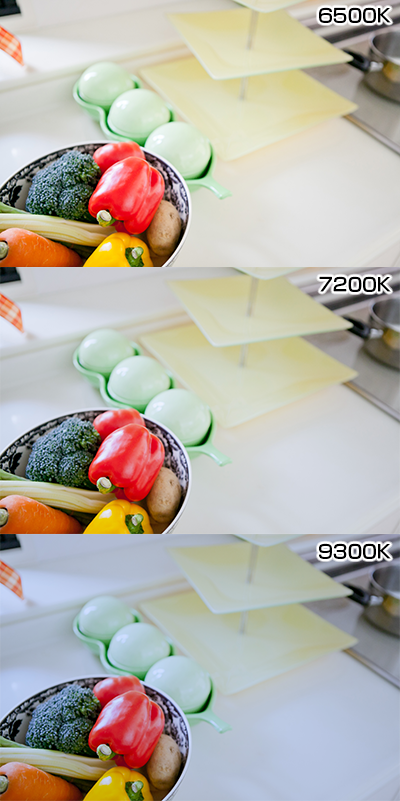

色温度

映像の色味を調節します。
6500Kは昼光色とも呼ばれ自然な白色が表現できる設定です。
9300Kの発色は鮮やかですがやや青白く感じられます。
7200Kは6500Kと9300Kの中間の設定です。

輝度

画面の光を調節します。適切な明るさ(輝度)に調節することで、目が疲れにくくなります。

• 標準

• 増加

オーバードライブ

画面を書き換える際の電圧変化を瞬間的に大きくして、色変化の速度を改善する機能です。
電圧変化を大きくすることで、目的の色階調を一瞬超えますが、応答速度はより早くなります。(スピードアップしてゴールを駆け抜け、その後ゴール地点に戻るような動きをします)
これにより、動きの速い動画やゲームでの残像感を低減し、よりクッキリした映像を楽しむことができます。

ただ映像によっては、かえって画面の色ずれ・色変化などが出てしまうことがあります。

ブルーリダクション 2

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減します。

● ブルーライト(青色光)とは
ディスプレイから発せられる青い光は、パソコン作業時に目が疲れる原因とされています。
また、長時間浴びることで体内時計を狂わす作用があるとも言われています。

光の波長とブルーライト

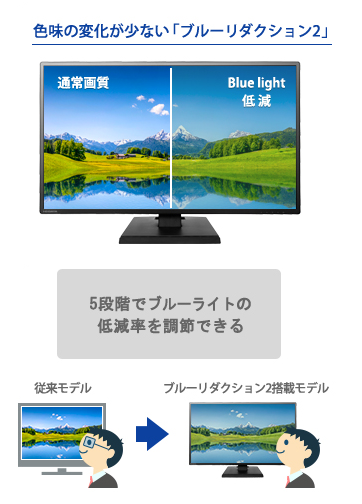

● ブルーリダクション 2機能とは
ブルーライトを低減することができます。
写真鑑賞やデザインの際には弱く、事務作業の際には強くするなど、作業内容に合わせてご調整いただけます。

超解像

解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示する機能です。

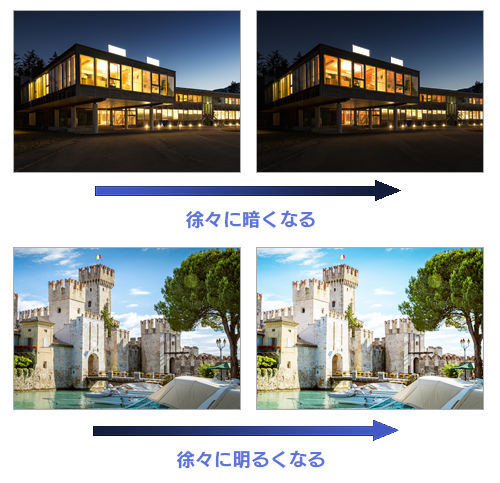

CREX

表示している映像の明るさに応じて、バックライトの明るさをリアルタイムに制御します。画面全体が暗い場合でも、深みのある黒を映し出します。
場面の変化に応じて、映像の明るさをゆっくりと自然にコントロールするので、映画などにおすすめです。

※ 輝度の設定を超える明るさにはなりません。

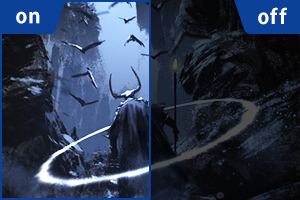

ナイトクリアビジョン

映像の暗い部分を明るく見やすく表示します。暗いシーンが多いゲームを、暗闇に隠れた敵や微妙な変化を見逃さずにプレイできます。

FreeSync

FreeSync とは?

ディスプレイ同期技術の、AMD社でのブランド名です。
GPU(APU)がディスプレイの表示書き換えタイミングを操作することで、カクつきや画面乱れの発生を抑えます。

FreeSyncを有効にするには、以下の条件を満たす必要があります。

● GPU(APU)とディスプレイの両方がFreeSyncに対応している

● FreeSyncに対応したビデオドライバーがインストールされている

● 画面の解像度がディスプレイの最大解像度に設定されている

かんたんな原理

表示書き換えタイミングに映像の描画が間に合わなかったときには、前回表示したものと同じ映像が表示されます。これを「スタッター」と呼びます。この場合、カクつくように感じます。

VSYNC有効の場合、「スタッター」が発生する

また、GPU(APU)が描画できたらすぐに映像を提供する場合(VSYNC無効)、表示途中で異なる映像を描画してしまいます。これを「テアリング」と呼びます。この場合、画面が乱れたように感じます。

VSYNC無効の場合、「テアリング」が発生する

FreeSyncは、ディスプレイの表示書き換えタイミングを操作し、GPU(APU)が描画し終えたタイミングでディスプレイの表示を書き換えることで、上に説明した「スタッター」「テアリング」の発生を抑えます。
なお、描画とディスプレイの表示書き換えタイミングを合わせるため、リフレッシュレートは一定の値にはなりません。

FreeSyncでは、描画後なるべく早いタイミングで映像が更新される

タイマー

表示時間

EDID

DDC/CI

LCD

商品の仕様を見たい

#p80_50__id8050_5

EX-LD

商品の仕様を見たい

#p80_50__id8050_5

KH

商品の仕様を見たい

#p80_50__id8050_5

消費電力

商品の仕様を見たい

#p80_50__id8050_5

寸法

商品の仕様を見たい

#p80_50__id8050_5

ノート

パソコン基本操作ガイド⇒ノートパソコンを大画面で使う

https://www.iodata.jp/lib/manual/mastering_manual/#p1_4

マルチ

パソコン基本操作ガイド⇒ノートパソコンを大画面で使う

https://www.iodata.jp/lib/manual/mastering_manual/#p1_4

初期化

メインメニューの[メニュー表示]→[リセット]

#p70_1__id701_reset
p2_hlthcr_br2 p2_hlthcr
p80_1 p80_10 p80_6 p80_2 p80_2_win p80_2_mac p80_2_chrome p80_3 p80_4 p80_5 p80_52 p80_7 p80_8 p80_51 p80_0
