どの入力端子の映像を表示するか切り換えます。

リモコンで入力を切り換える

本体ボタンで入力を切り換える

1. どれかボタンを押す



   ボタンの操作方法

   各マークの下にあるボタンを押して操作します。



2. ボタンガイドが表示されます。



3. ［入力切換］のボタンを押す

4. 映像を表示する入力端子を選ぶ

   ⇒ 選んだ入力端子の映像が表示されます。



リモコンで音量を調節する

本体ボタンで音量を調節する

1. どれかボタンを押す



   ボタンの操作方法

   各マークの下にあるボタンを押して操作します。



2. ボタンガイドが表示されます。



3. ［音量］のボタンを押す

4. 音量を調節する

   ⇒ 音量が設定されます。



リモコンで輝度を調節する

本体ボタンで輝度を調節する

1. どれかボタンを押す



   ボタンの操作方法

   各マークの下にあるボタンを押して操作します。



2. ボタンガイドが表示されます。



3. ［輝度］のボタンを押す

4. 輝度を調節する

   ⇒ 輝度が設定されます。



本製品は、背面にイルミネーションを搭載しています。
イルミネーションは設定で光り方を切り換えられます。

イルミネーションの設定内容

イルミネーションの設定は大きく分けて4つあります。

ロゴ明るさ
明るさを設定します。

ロゴカラー
色を設定します。「赤」、「緑」、「青」を設定すると、「ロゴカラー」は［カスタム］になります。

変化スピード
パターンが変化するスピードを設定します。

変化パターン
変化パターンを選びます。

イルミネーションを切り換える

1. メインメニューを開く

2. ［イルミネーション］を開く

3. お好みに合わせて設定する

本製品にヘッドセットをつなぐことができます。
本製品は4極ヘッドセットに対応しており、ヘッドセットでの操作（ボリュームコントロール^※やマイクのミュートなど）も可能です。

※ ボリュームコントロール機能は、iPhone/iPad/iPod専用イヤホンには対応していません。

リモコンでメニューを開く

［メニュー］を押すと、メインメニューが表示されます。

本体ボタンでメニューを開く

1. どれかボタンを押す



   ボタンの操作方法

   各マークの下にあるボタンを押して操作します。



2. ボタンガイドが表示されます。



3. ［メニュー］のボタンを押す

   ⇒ スタートメニューが表示されます。

   お気に入り機能

   本製品には、よく使う設定項目を「お気に入り」として登録する機能があります。
   「お気に入り」として登録した設定項目はスタートメニューに表示され、メインメニューを開くことなく呼び出すことができます。

   ★が付いた３つの項目が「お気に入り項目」です。
   ご購入時には、「コントラスト」と「色温度」が登録されています。

   新たにお気に入り項目に登録する方法については、項目をお気に入り登録するをご覧ください。

4. ［メインメニュー］を選ぶ



5. メインメニューが表示される
   後は、設定する項目を選んでください。



本製品には、あらかじめ様々なコンテンツに適した設定が登録してあります。
それを「画面モード」と呼びます。
細かな設定をしなくても 画面モードを切り換えるだけで、見やすく美しい映像を表示することができます。

画面モードの種類

画面モードは6 種類あります。

Standard
入力映像を忠実に画面表示します。

Game
ゲーム素材を活かし、見やすく画面表示します。

FPS
対人FPS用に特化した設定で相手を視認しやすく表示します。

RPG
RPGゲーム用に映像を鮮やかに画面表示します。

Web
Web画面が見やすくなるように画面表示します。

Custom
ヘッドセットのマイクミュートボタンの効果を自由に設定するための画面モードです。
▶ ヘッドセットのマイクミュートボタンを活用する（カスタムボタン設定）

リモコンで画面モードを選ぶ

画面モードのボタンから選んで押します。

本体ボタンで画面モードを選ぶ

1. メインメニューを開く

2. ［映像］→［画面モード］を開く

3. 画面モードを選ぶ

   ⇒ 画面モードが切り換わります。



通常の画面（親画面）とは別で、他の入力の映像を「子画面」として表示できます。

子画面を表示する

1. メインメニューを開く

2. ［子画面］→［子画面モード］を開く

   ［子画面モード］を開けない場合

   一部機能が有効の場合、子画面を使えないことがあります。
   そのような場合は設定できない項目があるをご覧になり、該当する項目を変更してください。

3. ［PiP］か［PbP］を選ぶ

   ⇒ 子画面が表示されます。



   子画面を消す

   メインメニューの［子画面］→［子画面モード］を［切］に設定してください。

子画面の映像を切り換える

1. メインメニューを開く

2. ［子画面］→［子画面映像］を開く

3. 子画面に表示する映像の入力端子を選ぶ



   親画面と子画面の映像を入れ換える

   メインメニューの［子画面］→［親子切換］を実行してください。

音声を切り換える（親画面 ⇔ 子画面）

1. メインメニューを開く

2. ［子画面］→［音声選択］を開く

3. どちらの画面の音声を出力するか選ぶ



子画面のサイズを変更する（3段階）

※ PiP だけに有効な設定です。

1. メインメニューを開く

2. ［子画面］→［子画面サイズ］を開く

3. サイズを選ぶ



子画面の位置を変更する（4か所）

※ PiP だけに有効な設定です。

1. メインメニューを開く

2. ［子画面］→［子画面位置］を開く

3. 画面位置を選ぶ



本製品には、映像表示に関する様々な設定があります。
それらの項目をご紹介しますので、お好みに合わせて設定してください。

本製品には目の負担を軽減するための項目があります。

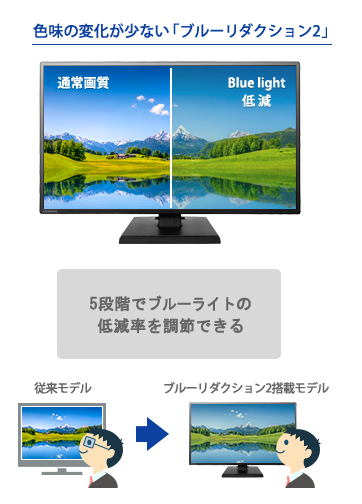

ブルーリダクション 2 とは

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減する機能です。

ブルーリダクション 2の設定

1. メインメニューを開く

2. ［ヘルスケア］→［ブルーリダクション 2］を開く

3. ブルーライト軽減の強さを調節する



HDMI ケーブルでつないだ機器を、本製品のリモコンで操作することができます（CEC 機能）

CEC 機能を有効にする

1. メインメニューを開く

2. ［その他］→［CEC］を開く

3. ［入］を選ぶ

   ⇒ HDMI 機器を本製品のリモコンで操作できるようになります。



HDMI 機器を操作する

リモコンを使って、HDMI 機器を操作できます。

• ホーム：
機器のホーム画面へ移動する

• 方向キー・決定キー・戻るキー：
機器のメニューを操作する

• リモコン下部のキー：
機器を操作する

GC Mixer機能の詳細

GC Mixer は、「表示している映像の音声」に「USB-Cの音声」を混ぜて聞くことができるオーディオミキサー機能です。ゲーム機の映像を見ながら スマホのボイスチャットを利用する、というように活用することができます。

•「表示している映像の音声」に「USB-Cの音声（USBオーディオ）」を混ぜて聞くことができる

•「USB-C」とつないだ機器には、本製品につないだヘッドセットをUSBオーディオデバイスとして認識させることができる

GC Mixer機能の使用例

ゲーム機をHDMIに、スマホをUSB-Cにつないだ場合の使用例を説明します。

1. ゲーム機をHDMIの端子につなぐ



2. ヘッドセットを本製品につなぐ



3. スマホをUSB-C端子につなぐ



   iPhoneをお使いの場合

   USB-Cでつなぐために、Appleの「Lightning-USBカメラアダプタ」が必要となります。

4. スマホでボイスチャットのアプリを起動する

5. ゲーム機の映像を表示する

   ⇒ ゲーム機の音声にスマホの音声が混ざります。
   これでGC Mixer機能をお楽しみいただけます。

ヘッドセットのマイクミュートボタンの機能をオーバードライブやナイトクリアビジョンなどに変更できます。

マイクミュートボタン（中央ボタン）

ヘッドセットについているマイクミュートのためのボタンです。
ヘッドセットによっては、再生/一時停止ボタンなどの別のボタンのこともあります。

マイクミュートボタンの機能を変更する

1. メインメニューを開く

2. ［音声］→［カスタムボタン設定］を開く

3. マイクミュートボタンを押したときの機能を設定する

   ※ この設定は、映像入力と画面モードの組み合わせごとに記録されます。



   設定できる機能

   ● マイクミュート
   マイクをミュートします。

   ● OD（バースト）
   オーバードライブ機能を［バースト］に切り換えます。

   ● NCV（Lｖ１）
   ナイトクリアビジョン機能を［レベル1］に切り換えます。

   ● 音声ミュート
   音声をミュート（消音）に切り換えます。

   ● Custom
   画面モードを［Custom］に切り換えます。
   マイクミュートボタンを押したときの状態（＝画面モード［Custom］）を自分で設定したいときに使います。

   画面モード［Custom］の設定方法

   1. 上記設定方法で、マイクミュートボタンの機能を［Custom］にする

   2. マイクミュートボタンを3秒押し続ける

      ⇒「現在の設定を画面モードCustomに保存しました」と表示されます。
      現在の設定が、画面モード［Custom］にコピーされます。

   3. マイクミュートボタンを押す

      ⇒ 画面モード［Custom］に切り換わります。

   4. メインメニューを開く

   5. 項目を設定する

      ※ 画面モードが記録できる項目については、コンテンツに応じた映像表示を選ぶ（画面モード）をご覧ください。

   6. 設定が終わったら、マイクミュートボタンを押す

      ⇒ 通常の状態に戻ります。

スマホの縦画面を、縦向きにした本製品で表示します。

スマホゲームのイベントなどで大画面表示するための機能です。

※ 上画像は一例です。ご利用いただく機種により、映像の左右や上下に黒帯が表示されたり、見切れやアスペクト比の崩れが出たりするなどのおそれがあります。

ボタンガイド

入力切換

入力端子の映像を切り換えます。

設定 HDMI 1、HDMI 2、DisplayPort、USB-C

音量

音量を調節します。

設定 0～30

輝度

画面の明るさを調節します。

設定 0～100

メニュー

スタートメニューを表示します。

設定 -

スタートメニュー

★ コントラスト

明るい場所と暗い場所の差を調節します。

設定 0～100

★ 色温度

光の色を調節します。

設定 6500K、7200K、9300K、ユーザー

★ お気に入り３（未登録）

ここにお気に入り登録できます。

設定 -

メインメニュー

メインメニューを表示します。

設定 -

メインメニュー

映像

ゲーム

表示

本体動作

子画面

メニュー表示

ヘルスケア

イルミネーション

音声

その他

映像

画面モード

様々なコンテンツに適した設定を選びます。

▶ コンテンツに応じた映像表示を選ぶ（画面モード）

設定 Standard、Game、FPS、RPG、Web、Custom

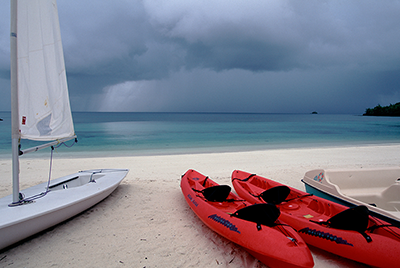

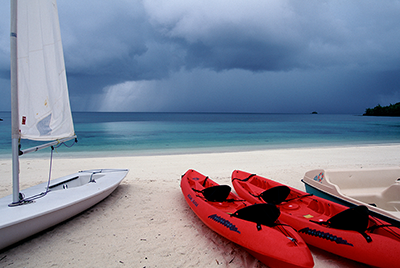

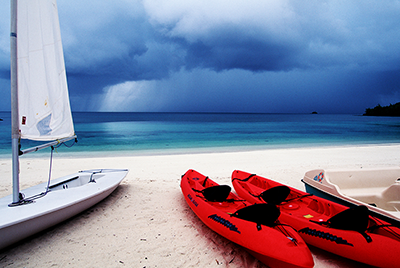

コントラスト

映像の明るい場所と暗い場所の差を調節します。

設定 0～100

ブラックレベル

映像全体の黒味を調節します。

設定 0～10

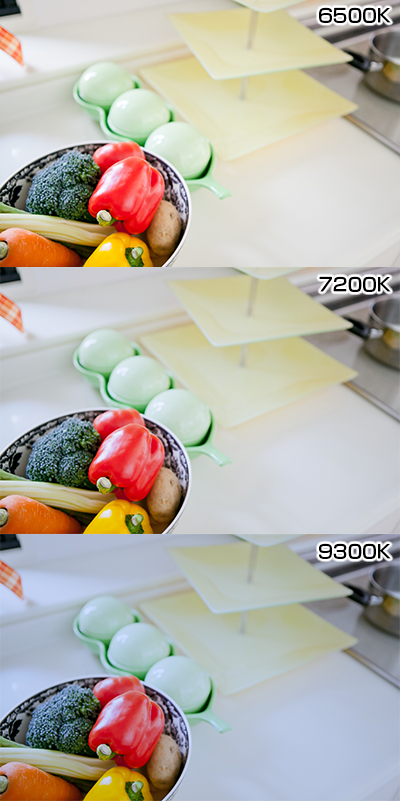

色温度

映像の色味を調節します。

設定 6500K、7200K、9300K、ユーザー

ガンマ

映像に応じて、明暗の階調特性を調節します。

設定 2.2、2.0

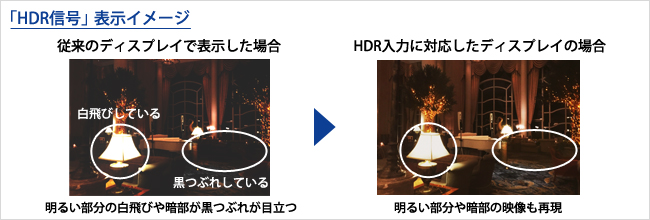

HDR

HDR 信号入力に対応します。

設定 切、自動

ゲーム

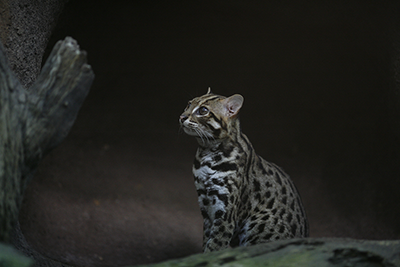

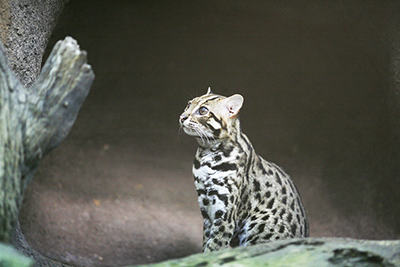

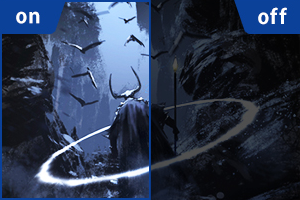

ナイトクリアビジョン

映像の暗い部分を明るく見やすく表示します。
暗いシーンが多いゲームに便利です。

設定 切、レベル1～2、自動（レベル1～2）

エンハンストカラー

映像にメリハリを付け、鮮やかに表示します。

設定 切、1～9、カスタム

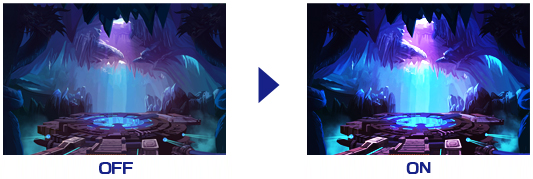

エンハンストコントラスト

暗い部分を暗く、明るい部分を明るくし、全体でメリハリのある映像を表示します。
写真やゲームなどに最適です。

設定 切、1～5

色の濃さ

映像の色の濃さを調節し、鮮やかに表示します。

設定 切、1～10

オーバードライブ

動きの速いシーンの残像感を低減し、動きの激しい映像やゲームでも よりクッキリした映像を表示します。
ただし映像によっては、かえって画面の色ずれ・色変化などが出てしまうことがあります。
バーストはゲームなどで多少残像が発生しても応答速度を速めたい場合にお使いください。

設定 切、レベル1～3、バースト

スルーモード

一部映像処理を無効化することで、表示の遅延を減らして表示します。
動きの速いゲームで操作と表示のズレを減らします。

設定 切、入

Clear AIM

リフレッシュレート120Hz以上での画面表示時、黒画面をはさむことで映像の残像感を減らします。

設定 切、レベル1～3

表示

超解像

解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示します。

設定 切、1～10

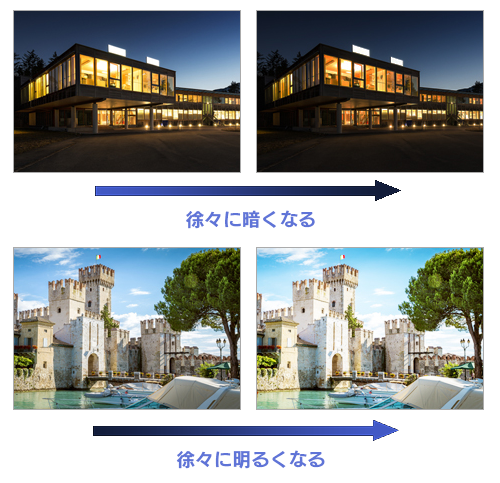

CREX

場面の変化に応じて、映像の明るさをゆっくりと自然にコントロールします。
映画などにおすすめです。

設定 切、レベル1～2

黒白伸張

映像の色がおかしいときに変更することで、正しく表示されることがあります。

設定 自動、フル、リミテッド

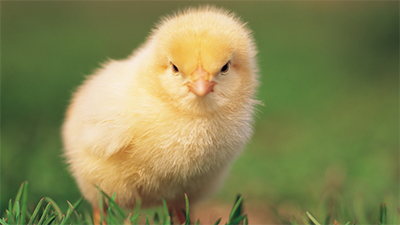

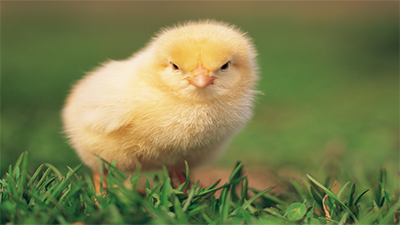

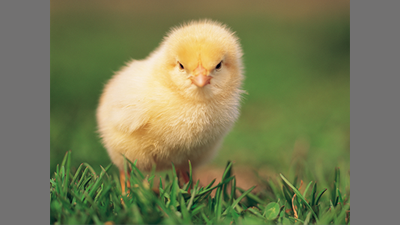

アスペクト比

映像の縦と横の比率を設定します。

設定 拡大、固定、スマートフォン

本体動作

節電

待機状態になったときの節電動作を設定します。

設定 切、レベル1～2

映像信号検出

映像が入力されないときの動作を設定します。

設定 自動、自動（高速）、手動

クイック起動

画面が映るまでの時間を短縮します。

設定 切、入

シンク設定

正しく映像が表示されない時に変更することで、問題が解消されることがあります。

設定 HDMI 時：1～4、 DisplayPort、USB-C時：1～2

電源ランプ

電源ランプの明るさを調節します。

設定 切、レベル1～5

DP Alt. mode

GC Mixer機能を利用する際に、USB-C からの音が出ない場合は［切］にしてください。
USB-C入力の映像を表示している場合は［切］にできません。

▶ ゲーム音を聞きながら、スマホのボイスチャットを使う（GC Mixer機能）

設定 切、入

リモコン設定

対応するリモコンコードを変更します。近くに複数台の当社製ディスプレイがある際に、同時にリモコンに反応することを防ぎます。

▶ リモコン操作に他の当社製ディスプレイが反応してしまう

設定 切、コード1～4

子画面

子画面モード

子画面の状態を切り換えます。

▶ 子画面を使う

設定 切、PiP、PbP

子画面映像

子画面の映像を切り換えます。

設定 HDMI 1、HDMI 2、DisplayPort、USB-C

音声選択

子画面と親画面から、音声を出力する画面を選びます。

設定 親画面音声、子画面音声

子画面サイズ

子画面のサイズを変更します。

設定 小、中、大

子画面位置

子画面の位置を変更します。

設定 位置A、位置B、位置C、位置D

親子切換

親画面と子画面を入れ替えます。

設定 -

メニュー表示

表示時間

設定メニューが消えるまでの時間を設定します。

設定 15、30、45、60（秒）

言語

設定メニューの言語を設定します。

設定 日本語、English

ダイレクト

ボタンガイドの表示を設定します。

▶ 操作を１ステップ減らす

設定 切、入

回転

ディスプレイの向きに応じて、メニューを回転します。

設定 0、90、270、自動

リセット

購入時の設定に戻します。

設定 実行、中止

ヘルスケア

ブルーリダクション 2

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減します。

▶ 目の負担を軽減する

設定 切、1～5

イルミネーション

ロゴ明るさ

イルミネーションの明るさを設定します。

▶ イルミネーションを設定する

設定 切、レベル1～2

ロゴカラー

イルミネーションの色を設定します。

設定 赤色、緑色、青色、黄色、白色、レインボー、カスタム

赤

イルミネーションの色を設定します。「ロゴカラー」の設定を［カスタム］にします。

設定 0～255

緑

イルミネーションの色を設定します。「ロゴカラー」の設定を［カスタム］にします。

設定 0～255

青

イルミネーションの色を設定します。「ロゴカラー」の設定を［カスタム］にします。

設定 0～255

変化スピード

イルミネーションのパターンが変化するスピードを設定します。

設定 1～5

変化パターン

イルミネーションの変化パターンを選びます。

設定 常時点灯、ブレス、ウェーブ（←）、ウェーブ（→）、フラッシュ、リフレクト

音声

カスタムボタン設定

ヘッドセットにあるマイクミュートボタン（中央ボタン）の機能を変更します。

▶ ヘッドセットのマイクミュートボタンを活用する（カスタムボタン設定）

設定 マイクミュート、OD(バースト)、NCV(Lv1)、音声ミュート、Custom

マイク

マイクの有効/無効を切り換えます。

設定 入、ミュート

その他

DDC/CI

パソコンとのDDC/CI 通信について設定します。

設定 切、入

CEC

HDMI 機器の一部機能を、本製品のリモコンで操作できるように設定します。

▶ HDMI 機器をリモコンで操作する

設定 切、入

システム更新

本製品のシステムを更新します。

設定 実行、中止

Adaptive-Sync

Adaptive-Sync機能を有効にします。

設定 切、入

2分ほど待っても画面が表示されないときは、電源ランプを確認してください。

電源ランプは、消灯している

電源が入っていないことが考えられます。

・ 電源ボタンを押してみてください。

・ 電源ケーブルを奥まで差し込んでください。

・ コンセントにつながっているか確認してください。

電源ランプは、オレンジまたは青に光っている

映像が入力されていないことが考えられます。

1. パソコン/映像機器と本製品の間のケーブルを、奥までしっかりと差し込み直す

2. 入力切換で、映像を表示する入力端子名を選ぶ

   ⇒ 入力を切り換える

   ノートパソコンの場合

   ノートパソコンの取扱説明書で「外部モニターへ出力する設定」をご確認ください。

3. 数分待っても画面が表示されなければ、［シンク設定］を変更してみる

   ※ 画面に［シンク設定］が表示されていない場合は、次に進んでください。

4. 数分待っても画面が表示されなければ、パソコン/映像機器を再起動する

5. 数分待っても画面が表示されなければ、サポートセンターにお問い合わせください。

黒白伸張を設定する

設定メニューで、黒白伸張の設定変更をお試しください。

1. メインメニューを開く

2. ［表示］→［黒白伸張］を開く

3. ［フル］か［リミテッド］に設定を変更する

   ⇒ 映像信号と黒白伸張の設定が合うと改善されます。
   改善しない場合は、もう片方に設定を変更してお試しください。



4. 上記で解決しない場合は、以下の手順をお試しください。

   ⇒ リセットする

リセットする

設定メニューで、リセットをお試しください。
（設定内容は必要に応じてメモをお取りください）

1. メインメニューを開く

2. ［メニュー表示］→［リセット］を開く

3. ［実行］を選ぶ

   ⇒ 設定内容がリセットされます。
   正しい表示に戻っていることを確認してください。



4. 上記で解決しない場合は、以下の手順をお試しください。

   ⇒ 解決しない場合

解決しない場合

以下の手順をお試しください。

⇒ 電源ランプは、オレンジまたは青に光っている

パソコンの解像度を変更してください。
低い解像度の映像は引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。

動きの速いゲームで操作と表示にズレがある場合、スルーモードを有効にすることで改善することがあります。

本体とリモコンのコードを変えることで、近くの当社製ディスプレイを誤って操作しないようにできます。

本体側のコードを切り換える

1. メインメニューを開く

2. ［本体動作］→［リモコン設定］を開く

3. コードを切り換える

   ※ 初期値は［切］です。すべてのコードのリモコンで操作できます。



リモコン側のコードを切り換える

1. リモコンを本製品に向ける

2. リモコンの［コード切換］を押す

   ⇒ 現在のリモコン設定を表示します。

3. リモコンの［コード切換］を押しながら、本体側の設定に合わせた色ボタン（青、赤、緑、黄）を押す

   青	コード1（初期値）
   赤	コード2
   緑	コード3
   黄	コード4

設定項目によっては、何らかの条件によって項目自体や設定値が無効になったり、表示しなくなったり、設定値を固定したりします。
ここではその内容についてご案内します。

「表示できる映像信号がありません」と表示された

Windowsの画面が表示されていない場合

映像が入力されていないことが考えられます。

⇒ 電源ランプは、オレンジまたは青に光っている

Windowsの画面が表示されている場合

解像度を設定してください。

⇒ 画面が縦長横長になる/にじむ

「メニューはロックされています」と表示された

メニューロックされています。

再びメニュー操作をできるようにするには、左から２番めのボタンを３秒間押し続けてください。

弊社Webページにアップデートファイルが掲載されている場合、ここでご案内する手順で本製品のシステムを更新できます。

システム更新の準備をする

USBメモリーを用意し、そこにアップデートファイルを入れます。

1. 弊社サポートライブラリを開く

2. お使いの液晶ディスプレイの型番を探し、アップデートファイルが掲載されている場合はダウンロードする

   液晶ディスプレイのバージョンを知りたい

   ① メインメニューを開く

   ②［その他］→［システム更新］を開く

   ③「現在の設定」のところにバージョンが表示される
   例）180403-L12

   ※ サポートライブラリの「バージョン」欄の（）内に表示されている数字と見比べてください。
   サポートライブラリに記載されているバージョンの数字のほうが大きい場合は、システムを更新してください。

   アップデートファイルが掲載されていない場合

   システム更新の必要はありません。

3. ダウンロードしたファイルを開く

   ⇒ デスクトップにファイルと同名のフォルダーを作り、そのフォルダーを開きます。

4. USB メモリーをパソコンに挿す



   「exFAT」でフォーマットされたUSBメモリーには対応しておりません

   USBメモリーが「exFAT」でフォーマットされている場合は、「FAT32」か「NTFS」でフォーマットしてください。

5. 開いたフォルダー内の「IODATA_xxxxxx.bin」をUSBメモリーに入れる

   ※ xxxxxx には液晶ディスプレイのモデル名を意味する文字列が入ります。
   （例）IODATA_MQ321XDB など

6. USB メモリーをパソコンから取り外す



以上で、システム更新用のUSBメモリーを用意できました。
システムを更新するへお進みください。

システムを更新する

アップデートファイルを入れたUSBメモリーを液晶ディスプレイに挿し、システム更新の操作をします。

1. 用意したUSB メモリーを液晶ディスプレイに挿す



2. 液晶ディスプレイの電源を入れ、パソコンなどの画面を表示する

3. メインメニューを開く

   メインメニューを表示できない場合

   本製品で、パソコンなどの画面を表示してください。

4. ［その他］→［システム更新］を開く

5. ［実行］を選ぶ

   ⇒ システム更新を開始します。システム更新には、5分程度かかります。



   システム更新が終わるまでは、液晶ディスプレイの電源を切ったり、USBメモリーを抜いたりしないでください

   システム更新中には、全画面が緑・青・赤などに変わることがあります

   異常ではありません。

6. 「Updated Success」と表示されたら、液晶ディスプレイの電源を切り、再度電源を入れる

   「Update Fail」と表示された場合

   システム更新に失敗しました。
   液晶ディスプレイの電源を切り、USBメモリーを抜いてください。

   その後、液晶ディスプレイにUSBメモリーを挿すところからやり直してください。

   ※「exFAT」でフォーマットされたUSBメモリーには対応しておりません。
   USBメモリーが「exFAT」でフォーマットされている場合は、「FAT32」か「NTFS」でフォーマットした上でもう一度お試しください。

7. USB メモリーを液晶ディスプレイから取り外す



8. メインメニューを開く

9. ［メニュー表示］→［リセット］を開く

10. ［実行］を選ぶ

    ※ リセットにより、設定はご購入時の状態に戻ります。



以上でシステムの更新は完了しました。
引き続き、液晶ディスプレイをご利用ください。

本マニュアルをお手元でご覧になるための方法をご案内します。

全ページプリント（PCのみ）

上のボタンをクリックすると、本マニュアル全体をWebブラウザーのプリント機能で印刷できます。
ただし項目が多いマニュアルはページ数が多くなり、全体の印刷には向きません。
プリントしたいページを開き、そのページだけをWebブラウザーのプリント機能で印刷することをおすすめします。

※ マニュアルの内容量によっては、印刷が始まるまで数分掛かることがあります。

※［全ページプリント］ボタンは、スマホ・タブレットではお使いになれません。
