どの入力端子の映像を表示するか切り換えます。

1. リモコンの［入力切換］を押す



2. 表示する入力端子を選ぶ

リモコンの［音量］で調節します。また［消音］で音声を一時的に消すことができます。

リモコンの［輝度］で調節します。

リモコンが使えなくなった場合、本体のボタンを操作して電源の入/切や音量調節などが可能です。

リモコンの［メニュー］を押すと、メニューを開きます。

本製品には、あらかじめ様々なコンテンツに適した設定が登録してあります。
それを「画面モード」と呼びます。
細かな設定をしなくても 画面モードを切り換えるだけで、見やすく美しい映像を表示することができます。

画面モードの種類

画面モードは 5種類あります。

標準
入力映像を忠実に画面表示します。

あざやか
映像にメリハリを付け、鮮やかに画面表示します。

オフィス
目の負担を軽減するように画面表示します。

ゲーム
ゲーム素材を活かし、見やすく画面表示します。

Web
Web画面が見やすくなるように画面表示します。

画面モードを選ぶ

画面モードのボタンから選んで押します。

本製品には、映像にメリハリを付け、鮮やかに表現するエンハンストカラー機能があります。

1. メニューを開く

2. ［映像］→［エンハンストカラー］を開く

3. エンハンストカラーの強さを調節する

   ⇒ エンハンストカラー機能が設定されます。

1. メニューを開く

2. 「お気に入り」として登録する項目まで移動する

   お気に入りに登録できる項目

   値の設定をする直前の項目を登録操作できます。
   例：ブルーリダクション 2、画面モード　など

   ※ 映像などのメニューグループや、ブルーリダクション 2の5といった設定値そのものを登録することはできません。

   ※ 一部登録できない項目があります。

3. 項目名を選んだ状態で、リモコンのお気に入りボタンのどれかを３秒間押し続ける

   ⇒ 選んだ項目をお気に入りとして登録できます。

   すでに登録済みの枠にも上書き登録できます

   お好みの項目に差し替えてお使いください。

指定した曜日・時刻に電源を入/切することができます。

1. メニューを開く

2. ［本体動作］→［日付・時刻設定］を開く

3. ［年］［月］［日］［時刻］の順にそれぞれ設定する

   ⇒ 本製品の時計を設定できました。

   12時間制で時刻を表示・設定する

   ［時刻形式］を［12時間制］に設定してください。
   12時間制に設定した場合、［日付・時刻設定］の中で［AM/PM］を設定できるようになります。

1. メニューを開く

2. ［本体動作］→［スケジュール］を開く

   ※ リモコンの［タイマー］を押すと、［スケジュール］を開けます。

3. ［スケジュール1～7］の中から設定するものを選ぶ

4. ［電源入時間］［電源切時間］［リピートモード］をそれぞれ設定する

   ※「電源切時間」が「電源入時間」より前の場合、スケジュールを有効化できません。
   そのため、0時（24時）をまたぐスケジュールは設定できません。

5. 電源が入ったときに映像を表示する入力端子を［入力］で設定する

6. 設定ができたら［入/切］を［入］に設定し、スケジュールを有効化する

   ⇒ これでスケジュールを設定できました。

1. メニューを開く

2. ［本体動作］→［電源ランプ］を開く

3. ［切］に設定する

   ⇒ これで電源ランプを点灯しないようにできました。

いたずらや誤操作を防ぐため、本体ボタンやリモコンによる操作をできないようにすることができます。

いたずらや誤操作を防ぐため、本体ボタンによる操作をできないようにします。

1. メニューを開く

2. ［本体動作］→［本体ボタンロック］を開く

3. ロック内容を設定する

   ボタンロック解除	本体ボタンによる操作をできるようにします。
   全ボタンロック	本体ボタンによる操作をできなくします。

   ⇒ これで本体ボタンロックについて設定できました。

いたずらや誤操作を防ぐため、リモコンによる操作をできないようにします。

1. メニューを開く

2. ［本体動作］→［リモコンロック］を開く

3. ロック内容を設定する

   ボタンロック解除	リモコンによる操作をすべてできるようにします。
   全ボタンロック	リモコンによる操作をできなくします。
   ボリューム以外禁止	リモコンのボタンのうち、［音量］［消音］だけ操作できるようにします。
   電源ボタン以外禁止	リモコンのボタンのうち、［電源］だけ操作できるようにします。

   ⇒ これでリモコンロックについて設定できました。

本製品には目の負担を軽減するための項目があります。

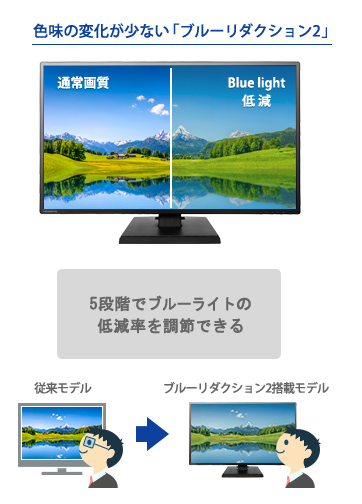

ブルーリダクション 2 とは

パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減する機能です。

ブルーリダクション 2の設定

1. メニューを開く

2. ［映像］→［ブルーリダクション 2］を開く

3. ブルーライト軽減の強さを調節する

HDMI ケーブルでつないだ機器を、本製品のリモコンで操作することができます（CEC 機能）

CEC 機能を有効にする

1. メニューを開く

2. ［映像］→［HDMI］→［CEC］を開く

3. ［入］に設定する

   ⇒ HDMI 機器を本製品のリモコンで操作できるようになります。

HDMI 機器を操作する

リモコンを使って、HDMI 機器を操作できます。

• ホーム：
機器のホーム画面へ移動する

• 方向キー・決定キー・戻るキー：
機器のメニューを操作する

• リモコン下部のキー：
機器を操作する

複数の本製品で１つの映像を大きく表示します。

ディスプレイウォール機能とは

複数台の本製品で１つの映像を大きく表示するための機能です。最大で横5台、縦5台の25台での表示が可能です。
1つの映像をHDMI分配器などで複数台の本製品に入力し、各本製品でそれらの映像を分割したものを大きく表示します。

※ 元の映像から拡大して表示します。4K映像などの解像度が高い映像を入力することをおすすめします。

※ 図は4台の本製品を使った例です。

※ 図では当社HDMI分配器 DA-4HD/4K を例示しています。

これらを組み合わせることで１つの大きな映像として表示することができます。

ディスプレイウォール機能を利用する

ディスプレイウォール機能を利用する手順を説明します。
ここでは4台の本製品を使った例でご案内します。

1. 映像機器とHDMI分配器をつなぎ、HDMI分配器に4台の本製品をつなぐ



   HDMI分配器と本製品とをつなぐHDMIケーブルは、長さをできるだけ揃えてください

   ケーブルの長さが異なると、映像のズレが発生するおそれがあります。

2. 4台の本製品に映像を表示する



3. 4台の本製品を田の形にくっつけて並べる



4. 4台それぞれのメニューを開く

5. ［映像］→［ディスプレイウォール］を開く

6. ［拡大］を［する］に設定する

7. ［水平倍率］［垂直倍率］を設定し、映像を何分割するか設定する
   水平倍率：横に何台設置するか（1～5）
   垂直倍率：縦に何台設置するか（1～5）



8. ［表示位置］で各本製品の位置に応じた値を選ぶ



   5×5に分割する設定にした場合の番号例

   それぞれの番号は、以下の通りになります。



9. 4台の本製品で１つの映像を大きく表示できます。



   音声は1台の本製品から出力するようにしてください

   複数の本製品から音声を出力すると、音声にズレを感じることがあります。

   映像をディスプレイウォール機能で表示中は、HDMIケーブルを抜き差ししないでください

   映像を表示できなくなるなどのおそれがあります。
   HDMIケーブルを抜く必要がある時は、先に映像機器の電源を切ってください。

   映像の表示タイミングに強いズレを感じる場合

   4K30pで入力することをおすすめします。
   映像機器からの出力が4K30pとなるように映像機器を設定してください。

   映像がフレームによって間延びしている場合

   ［額縁補正］を［する］に設定してください。
   フレームの後ろにも映像があるかのように処理して映像を表示します。
   映像が間延びして見える問題を改善できる場合があります。



映像

音声調整

本体動作

2分ほど待っても画面が表示されないときは、電源ランプを確認してください。

電源ランプは、消灯している

電源が入っていないことが考えられます。

・ リモコンを本製品に向け、［電源］を押してみてください。

・ 本体の主電源スイッチが入っているか確認してください。
主電源スイッチの位置については、取扱説明書をご覧ください。

・ 電源ケーブルを奥まで差し込んでください。

・ コンセントにつながっているか確認してください。

電源ランプは、オレンジまたは青に光っている

映像が入力されていないことが考えられます。

1. パソコン/映像機器と本製品の間のケーブルを、奥までしっかりと差し込み直す

2. 入力切換で、映像を表示する入力端子名を選ぶ

   ⇒ 入力を切り換える

   ノートパソコンの場合

   ノートパソコンの取扱説明書で「外部モニターへ出力する設定」をご確認ください。

3. 数分待っても画面が表示されなければ、パソコン/映像機器を再起動する

4. 数分待っても画面が表示されなければ、サポートセンターにお問い合わせください。

HDMI でつないでいる場合（画面が正しく表示されない）

HDMI のバージョンに、つないだ機器が対応していないことが考えられます。
HDMI のバージョンを落とし、表示できるようにします。

※ 4K 表示時はリフレッシュレートが30Hz（30p）に制限されます。60Hz 表示が必要な映像では残像が発生する場合があります。

1. メニューを開く

2. ［映像］→［HDMI］→［HDMIモード］を開く

3. ［1.4］を選ぶ

   ※ 解決しない場合は、［2.0］に戻してください。

アナログRGBでつないでいる場合（画面が正しく表示されない）

アナログでつないで、揺れる・にじむ・チラつく・濃淡が付く・位置がずれるなどの症状が出た場合は、以下の対処をお試しください。

1. 映像調整用のソフトウェアをダウンロードする

   ⇒ LCD調整ユーティリティ

2. ダウンロードした「LCDTOOL.EXE」を開く



   上の画面が本製品に表示されていない場合

   ［次のモニター］をクリックして、本製品に表示してください。



3. メニューを開く

4. ［映像］→［アナログRGB］→［自動調整］を選ぶ

   ⇒ 自動で映像が調整されます。

   ［自動調整］で解決しない場合

   メニューの［映像］→［アナログRGB］の他の項目で、画面の位置やサイズなどを調整してください。

リセットする

設定メニューで、リセットをお試しください。
（設定内容は必要に応じてメモをお取りください）

1. メニューを開く

2. ［本体動作］→［リセット］を開く

3. ［する］を選ぶ

   ⇒ 設定内容がリセットされます。
   正しい表示に戻っていることを確認してください。

4. 上記で解決しない場合は、以下の手順をお試しください。

   ⇒ 解決しない場合

解決しない場合

以下の手順をお試しください。

⇒ 電源ランプは、オレンジまたは青に光っている

パソコンの解像度を変更してください。
低い解像度の映像は引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。

パソコンの解像度を 3840×2160（アナログRGBの場合、1920×1080）に設定してください。
低い解像度の映像は、引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。

1. デスクトップを右クリックする

2. ［ディスプレイ設定］をクリックする



   Windows 8 の場合

   ［画面の解像度］をクリックします。

3. 解像度を 3840×2160 に設定する

   アナログRGBでつないでいる場合は、1920×1080 に設定します。



macOSの解像度を 3840×2160（アナログRGBの場合、1920×1080）に設定してください。
低い解像度の映像は、引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。（画面例はmacOS 11.4）

1. Appleメニューの［システム環境設定］をクリックする

2. ［ディスプレイ］をクリックする



3. ［変更］を選ぶ

   ⇒ 解像度を変更できるようになります。



4. 解像度を 3840×2160 に設定する

   アナログRGBでつないでいる場合は、1920×1080 に設定します。



パソコンの解像度を 3840×2160（アナログRGBの場合、1920×1080）に設定してください。
低い解像度の映像は、引き伸ばして表示されるため、アスペクト比が変わったり、画面や文字がにじんだりする場合があります。（画面例はChromeOS ｖ91）

1. 画面右下の時計部分をクリックする



2. をクリックする



3. ［デバイス］→［ディスプレイ］をクリックする



4. 本製品の型番をクリックする



5. 解像度を 3840×2160 に設定する



設定によっては、本製品への映像入力がなくなると入力を切り換えて映像信号を探し続けます。
これにより本製品が節電状態に入らなくなっています。
ここでは映像入力がなくなっても他の入力に切り換えず、一定時間で節電状態に入るように設定します。

1. メニューを開く

2. ［本体動作］→［映像信号検出］を開く

3. ［手動］を選ぶ

   ⇒ これで設定は完了です。

パソコンとHDMIでつないでいて、音が出ない

パソコンによっては、音声の出力先を設定する必要があります。

Windows の例

1. 通知領域のスピーカーアイコンを右クリック
2.［サウンド］をクリック
3.［再生］タブをクリック
4. 本製品を選び、［規定値に設定］をクリック

macOS の例

1. システム環境設定の［サウンド］をクリック
2.［出力］タブをクリック
3. 本製品を選ぶ

パソコンとアナログRGBでつないでいて、音が出ない

パソコンと本製品をオーディオケーブルでつないでください。

その他（音が出ない）

こちらもご確認ください。

・ 本製品の音量を確認してください

・ パソコンや映像機器側の音量を確認してください

・ 本体スピーカーの音が出ないようにしていませんか
▶ 外部スピーカー接続時、本体スピーカーの音を消したい

ご購入時、音声出力の音量はリモコンで調節できるようになっています。
ですがアンプなどで音声の調節がしやすいように、音声出力からの音量を一定にする設定があります。
本製品のリモコンで音量を調節したい場合は、以下をご覧になり設定を変更していないかご確認ください。

1. メニューを開く

2. ［音声調整］→［音声出力］を開く

3. ［可変］を選ぶ

   ※ ご購入時の設定の値は［可変］です。
   ［固定］に設定すると音声出力からの音量が一定になり、本製品のリモコンで音量を調節できなくなります。

外部スピーカーに接続した場合も、本体スピーカーから音を出力します。外部スピーカーからの音だけにするために、本体スピーカーからの出力をしないように設定できます。

1. メニューを開く

2. ［音声調整］→［スピーカー出力］を開く

3. ［しない］を選ぶ

   ⇒ これで本体スピーカーから音が出なくなりました。

主電源が入っていないと、HDMI機器との連動やスケジュールによって電源を入れる機能は働きません。主電源スイッチを入にしてください。
主電源スイッチの位置については、取扱説明書をご覧ください。

主電源を切った状態が長く続くと（目安：約1週間）、日時の設定が消えてしまいます。
日時の設定が消えてしまった場合は、お手数ですが再度設定してください。

▶ 本製品の時計を設定する

映像が表示されていない場合

映像が入力されていないことが考えられます。

⇒ 電源ランプは、オレンジまたは青に光っている

映像が表示されている場合

映像の解像度があっていない事が考えられます。
パソコンの場合、解像度を設定してください。

⇒ 画面が縦長横長になる/にじむ

弊社Webページにアップデートファイルが掲載されている場合、ここでご案内する手順で本製品のシステムを更新できます。

システム更新の準備をする

USBメモリーを用意し、そこにアップデートファイルを入れます。

1. 弊社サポートライブラリを開く

2. お使いの液晶ディスプレイの型番を探し、アップデートファイルが掲載されている場合はダウンロードする

   液晶ディスプレイのバージョンを知りたい

   ① メニューを開く

   ②［本体動作］→［製品情報］を開く

   ※ 旧バージョンでは［本体設定］→［製品情報］を開く場合があります。

   ③「バージョン」のところにバージョンが表示される
   例）V1.000T1

   ※ 旧バージョンでは［MAIN］のところにバージョンが表示される場合があります。

   ④ サポートライブラリの「バージョン」欄の（）内に表示されている数字と見比べる
   サポートライブラリに記載されているバージョンの数字のほうが大きい場合は、システムを更新してください。

   アップデートファイルが掲載されていない場合

   システム更新の必要はありません。

3. ダウンロードしたファイルを開く

   ⇒ デスクトップにファイルと同名のフォルダーを作り、そのフォルダーを開きます。

4. USB メモリーをパソコンに挿す



   「exFAT」「NTFS」でフォーマットされたUSBメモリーには対応しておりません

   USBメモリーが「exFAT」や「NTFS」でフォーマットされている場合は、「FAT32」でフォーマットしてください。

5. 開いたフォルダー内の「IODATA_xxxxxx.bin」をUSBメモリーに入れる

   ※ xxxxxx には液晶ディスプレイのモデル名を意味する文字列が入ります。
   （例）IODATA_MQ321XDB など

6. USB メモリーをパソコンから取り外す



以上で、システム更新用のUSBメモリーを用意できました。
システムを更新するへお進みください。

システムを更新する

アップデートファイルを入れたUSBメモリーを液晶ディスプレイに挿し、システム更新の操作をします。

1. 用意したUSB メモリーを液晶ディスプレイに挿す



2. 液晶ディスプレイの電源を入れ、パソコンなどの画面を表示する

3. メニューを開く

   メニューを表示できない場合

   本製品で、パソコンなどの画面を表示してください。

4. ［本体動作］→［システム更新］を開く

   ※ 旧バージョンでは［本体設定］→［システム更新］を開く場合があります。

5. ［実行］を選ぶ

   ⇒ システム更新を開始します。システム更新には、1分程度かかります。

   「Can't detect USB」と表示された場合

   USBメモリーを認識できませんでした。USBメモリーを抜いてください。

   その後、液晶ディスプレイにUSBメモリーを挿すところからやり直してください。

   ※「exFAT」「NTFS」でフォーマットされたUSBメモリーには対応しておりません。
   USBメモリーが「exFAT」や「NTFS」でフォーマットされている場合は、「FAT32」でフォーマットした上でもう一度お試しください。

   システム更新が終わるまでは、液晶ディスプレイの電源を切ったり、USBメモリーを抜いたりしないでください

   システム更新中には、全画面が緑・青・赤などに変わることがあります

   異常ではありません。

6. 液晶ディスプレイが再起動して映像が表示されたら、USB メモリーを液晶ディスプレイから取り外す



7. メニューを開く

8. ［本体動作］→［リセット］を開く

9. ［実行］を選ぶ

   ※ リセットにより、設定はご購入時の状態に戻ります。

以上でシステムの更新は完了しました。
引き続き、液晶ディスプレイをご利用ください。

方法は、添付の取扱説明書に記載されています。

添付の取扱説明書がお手元にない場合は、弊社サポートライブラリからダウンロードできます。

※ お使いの液晶ディスプレイによっては、台座ネック/台座を取り外せなかったり、VESA金具を取り付けられないこともあります。

リモコンコードを変えることで、近くの当社製ディスプレイが誤って操作しないようにできます。

本体側のリモコンモードを切り換える

1. メニューを開く

2. ［本体動作］→［リモコンモード設定］を開く

3. モードを変更する

   ※ 初期値はモード1です。

リモコン側のコードを切り換える

1. リモコンを本製品に向ける

2. リモコンの［コード切換］を押す

   ⇒ 現在のリモコン設定を表示します。

3. リモコンの［コード切換］を押しながら、本体側の設定に合わせた色ボタン（青、赤、緑、黄）を押す

   青	コード1（初期値）
   赤	コード2
   緑	コード3
   黄	コード4

DDC/CI は「Display Data Channel Command Interface」の略です。
この機能を有効にすると、パソコンから液晶ディスプレイを設定できます。この機能による設定にはDDC/CI対応のソフトウェアが必要です。

商品の仕様は弊社Webページをご覧ください。

弊社Webページをご覧になり、Webページ内右上の検索欄に商品の型番を入力して検索してください。

リモコンの受光部は向かって右側、電源ランプの近くにあります。
リモコンを受光部に向けて5m 以内かつ上下左右に30°以内で操作してください。

※ 上記は床面から70cmの高さに壁掛け設置した状態の参考値です。
