基本操作 パソコンに接続する

本製品は、パソコンと3種類のケーブルで接続できます。
　

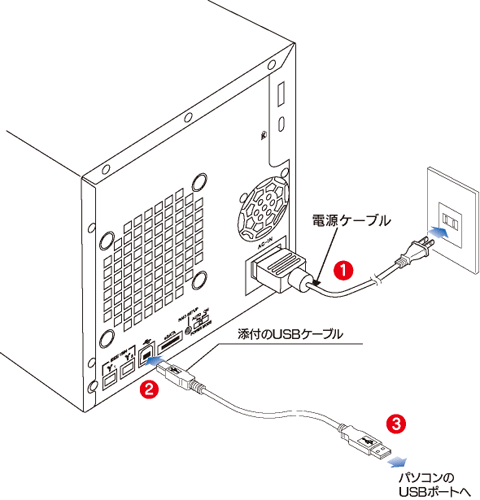

1 本製品の電源ケーブルを電源コンセントに接続します。

3 USBケーブルを本製品とパソコンに接続します。
※

電源連動モードがAUTOの場合は、パソコンと接続時に電源が入ります。
　
　
　
Windows Vista®/XPでエラーが表示される
Windows XPにおいて接続するUSBポートがUSB 1.1の場合、本製品を接続すると以下のメッセージが表示されますが、異常ではありません。をクリックしてメッセージを閉じてください。
※Windows Vista®/XP ServicePack2ではメッセージが異なります。
　
　
コネクタの向きにご注意
USBコネクタは接続できる向きが決まっています。接続しにくい時は無理をせずに、コネクタの向きをご確認ください。 誤った向きで無理に接続しようとすると、ケーブルやポートが破損するおそれがあります。

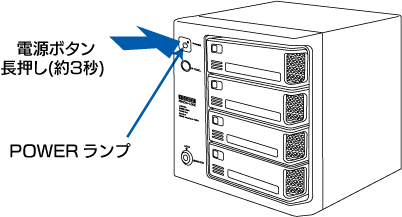

２ 電源連動モードが無効（ON）の場合は、本製品の電源ボタンを長押し（約3秒）して電源を入れます。
→POWERランプが点灯します。
※

電源連動モードがAUTOの場合は、パソコンと接続時に電源が入ります。

　

　

　

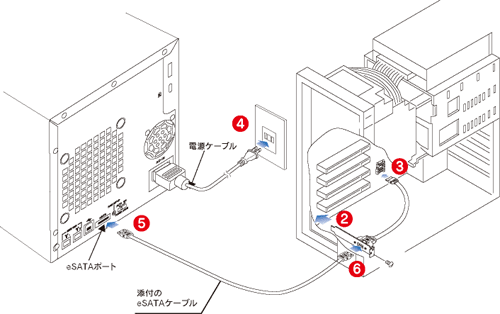

以下の手順は、パソコン内部のSATAポートにeSATAブラケットを接続する場合の例です。パソコン本体にeSATAポートが搭載されている場合はeSATAブラケットは必要ありません。



1 パソコンの電源を切ります。
２ eSATAブラケットをパソコンのPCIスロットに挿入します。
3 eSATAブラケットのケーブルをパソコン内部のSATAポート（シリアルATAコネクタ）に接続します。
3 本製品の電源ケーブルを電源コンセントに接続します。
3 eSATAケーブルを本製品のeSATAポートに接続します。
3 eSATAケーブルをパソコンのeSATAブラケット（SATAポート）に接続します。
3 パソコンの電源を入れます。
　
　
　
　
コネクタの向きにご注意
eSATAコネクタは接続できる向きが決まっています。接続しにくい時は無理をせずに、コネクタの向きをご確認ください。 誤った向きで無理に接続しようとすると、ケーブルやポートが破損するおそれがあります。


２ 電源連動モードが無効（ON）の場合は、本製品の電源ボタンを長押し（約3秒）して電源を入れます。
→POWERランプが点灯します。
※

電源連動モードがAUTOの場合は、パソコンと接続時に電源が入ります。

　

　
　

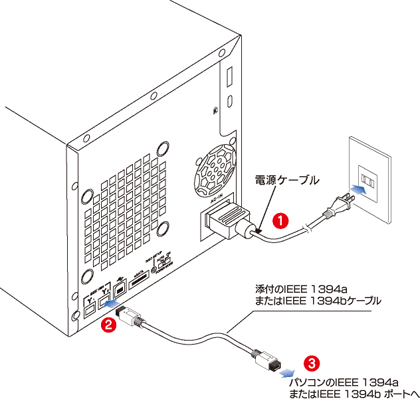

1 本製品の電源ケーブルを電源コンセントに接続します。

3 IEEE 1394ケーブルを本製品とパソコンに接続します。
※

電源連動モードがAUTOの場合は、パソコンと接続時に電源が入ります。
　
　
　
　
コネクタの向きにご注意
USBコネクタは接続できる向きが決まっています。接続しにくい時は無理をせずに、コネクタの向きをご確認ください。 誤った向きで無理に接続しようとすると、ケーブルやポートが破損するおそれがあります。


２ 電源連動モードが無効（ON）の場合は、本製品の電源ボタンを長押し（約3秒）して電源を入れます。
→POWERランプが点灯します。
※

電源連動モードがAUTOの場合は、パソコンと接続時に電源が入ります。
