各部の名前とはたらき

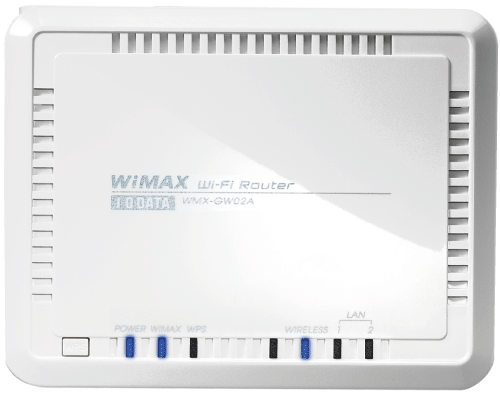

上面

前面図

▼ランプ

名称

色

状態

POWER

青

点灯

電源ON

WiMAX

青

点灯	WiMAXネットワーク接続中
点滅	WiMAXネットワーク接続試行中 ※接続できない場合は、点滅が速くなります。

WPS

青

点滅	WPS検出開始（１２０秒）

WIRELESS

青

点灯	無線LANが有効
点滅	無線LANと通信中

LAN1/LAN2

青

点灯	有線LANを接続済
点滅	有線LAN機器と通信中

名称	状態
WPSボタン	本製品とWPS対応機器を接続するために使用します。【ゲーム機やiPhoneをつなぐ】をご確認ください。

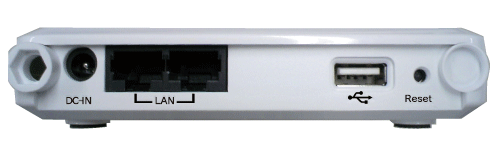

背面

左面図

名称	状態
DC-IN	添付のACアダプターを接続します。
LANポート	パソコンやハブ（ローカルネットワーク側）を接続するためのポートです。（10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。）
USBポート	USBタイプのデータ通信カードを利用する場合に使用します。
Resetボタン（DEFAULT）	本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。【出荷時設定に戻す】をご確認ください。
