各部の名前と機能本製品の各部の名前と機能を説明します。

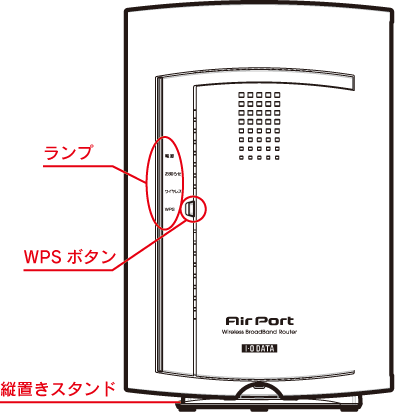

正面

ランプ
名称 状態
電源 点灯 電源ON
オレンジ 点灯 エコモード
お知らせ 点灯 ファームウェアのバージョンアップ、またはファミリースマイルのライセンスの期限が切れていることをお知らせしています。 設定画面を開き、お知らせ内容を確認します。
点滅 インターネットに接続できていないことをお知らせしています。
- 消灯 お知らせはありません。
ワイヤレス 点灯 無線LANが有効
点滅 無線LANと通信中
WPS 点滅 2.4GHz帯で無線LANアダプターとWPS機能を使い接続設定中
点滅 5GHz帯で無線LANアダプターとWPS機能を使い接続設定中
ボタン
名称 機能
WPSボタン 本製品とWPS対応機器を接続するために使用します。
●約3秒間押すことで、2.4GHz帯で無線LANアダプターとWPSでの設定モードとなります。(約120秒待ち受けします。)
●約6秒間押すことで、5GHz帯で無線LANアダプターとWPSでの設定モードとなります。(約120秒待ち受けします。)

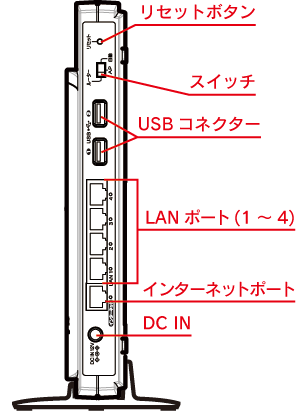

側面

ランプ
名称 状態
インターネット
ランプ
点灯 リンク中
点滅 データ送受信中
- 消灯 リンクがない状態
LANランプ
(1〜4)
点灯 リンク中
点滅 データ送受信中
- 消灯 リンクがない状態
各部
名称 機能
初期化ボタン 本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。
モード切替スイッチ 自動 ご利用環境にあわせてルーターモード/APモードを自動的に切り換えます。
※通常、[自動]でご利用ください。
AP

AP(アクセスポイント)モードで動作します。

ルーター ルーターとして動作します。
USBポート

net.USBを利用する場合にUSB機器を接続するためのポートです。
※対応USB機器については、弊社ホームページをご確認ください。

LANポート
(1〜4)
パソコンやハブ(ローカルネットワーク側)を接続するためのポートです。(10Mbps、100Mbps、1000Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。)
インターネットポート FTTH/ADSL/CATVモデムをLANケーブルで接続するためのポートです。
DC-IN 添付のACアダプターを接続します。
