・ ECOモードを使う

ECOモードを設定すると本製品の消費電力を削減することができます。
ECOモードは以下の手順にしたがって設定してください。

・ WN-G150R、WN-G300DRの場合
・ WN-G300DGRの場合





○ 設定方法(WN-G150R、WN-G300DRの場合)
添付のサポートソフトCD-ROMをセットします。

参考

自動再生画面が表示された場合は、[Autorun.exeの実行]をクリックします。


表示されたメニューの[設定画面を開く]をクリックします。
[ECOモード]をクリックします。

[設定モード]から[推奨設定]または[カスタム]を選択し、[設定]ボタンをクリックします。
⇒「設定を反映中。 しばらくお待ちください」の画面になります。元の画面に戻るまでしばらくお待ちください。



参考

[推奨設定]設定時は以下の設定になります。
ランプ:[消灯モード]
有線LAN:[オン]
無線LAN:[オン]





手順4で[カスタム]を選択した場合は、[ランプ]、[有線LAN]、[無線LAN]の設定をし、[反映]ボタンをクリックします。



ランプ

[点灯モード][消灯モード]から選択します。

有線LAN [オン][オフ]から選択します。
無線LAN [オン][オフ]から選択します。



スケジュールを設定する場合は、[スケジュール設定を利用する]にチェックをつけ、[開始時間]、[終了時間]、[曜日設定]を選択し、[反映]ボタンをクリックします。




スケジュール設定を利用する チェックすると、スケジュール設定を利用できます
開始時間 [開始時間]から[終了時間]までの間、ECOモードの設定が有効になります。
[反映]ボタンを押すと設定が反映されます。
終了時間
曜日設定 チェックした曜日のみECOモードの設定が有効になります。
[反映]ボタンを押すと設定が反映されます。
選択 チェックがついているスケジュールのみ有効になります。
スケジュールは9件まで作成できます。
同じ時間帯で複数の曜日を設定した場合は、1件としてカウントされます。(例:13:00〜17:00で土・日を選択した場合、これで1件のスケジュールとしてカウントします。)





これで設定は完了です。


↑ページトップへ戻る

○

設定方法(WN-G300DGRの場合)

添付のサポートソフトCD-ROMをセットします。

参考

自動再生画面が表示された場合は、[Autorun.exeの実行]をクリックします。



表示されたメニューの[設定画面を開く]をクリックします。

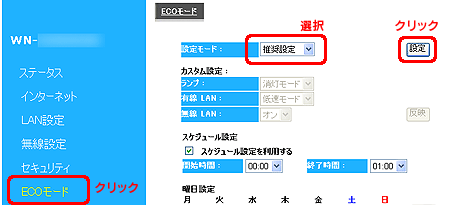

[ECOモード]をクリックします。
[設定モード]から[推奨設定]または[カスタム]を選択し、[設定]ボタンをクリックします。
⇒「設定を反映中。 しばらくお待ちください」の画面になります。元の画面に戻るまでしばらくお待ちください。



参考

[推奨設定]設定時は以下の設定になります。
ランプ:[消灯モード]
有線LAN:[低速モード](有線LANの通信速度を100Mbpsに制限するモード)
無線LAN:[オン]





手順4で[カスタム]を選択した場合は、[ランプ]、[有線LAN]、[無線LAN]の設定をし、[反映]ボタンをクリックします。



ランプ

[点灯モード][消灯モード]から選択します。

有線LAN [無効][低速モード][通常モード]から選択します。
※[低速モード]とは、有線LANの通信速度を100Mbpsに制限するモードです。
無線LAN [オフ][1x1][2x2]から選択します。



スケジュールを設定する場合は、[スケジュール設定を利用する]にチェックをつけ、[開始時間]、[終了時間]、[曜日設定]を選択し、[反映]ボタンをクリックします。




スケジュール設定を利用する チェックすると、スケジュール設定を利用できます
開始時間 [開始時間]から[終了時間]までの間、ECOモードの設定が有効になります。
[反映]ボタンを押すと設定が反映されます。
終了時間
曜日設定 チェックした曜日のみECOモードの設定が有効になります。
[反映]ボタンを押すと設定が反映されます。
選択 チェックがついているスケジュールのみ有効になります。
スケジュールは9件まで作成できます。
同じ時間帯で複数の曜日を設定した場合は、1件としてカウントされます。(例:13:00〜17:00で土・日を選択した場合、これで1件のスケジュールとしてカウントします。)



これで設定は完了です。

参考


ECOモードの動作時間中に本製品の[WPS]ボタンを押す(1秒以下)と、ECOモードが解除されます。
解除後は再度ECOモードの設定をしてください。
