各部の名前と機能本製品の各部の名前と機能を説明します。

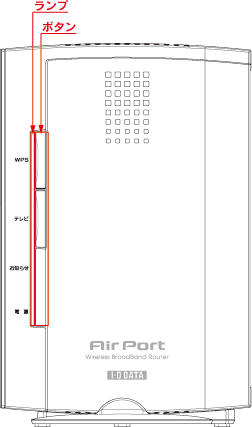

正面
| ランプ |
| 名称 |
色 |
状態 |
| WPS |
緑 |
点灯 |
無線LAN有効（ルーターモードﾞ/APモード時）
無線LAN接続時（子機モード） |
| 早い点滅 |
WPSで設定中にエラー発生 |
| 遅い点滅 |
WPSで設定中 |
| - |
消灯 |
無線LAN無効（ルーターモードﾞ/APモード時）
無線LAN未接続時（子機モード） |
| テレビ |
緑 |
点灯 |
テレビチューナー有効 |
| 点滅 |
テレビチューナー無効 |
| お知らせ |
橙 |
点灯 |
ファームウェア更新があること、またはファミリースマイルのライセンス有効期限切れのお知らせ |
| 点滅 |
インターネット未接続のお知らせ |
| - |
消灯 |
お知らせなし |
| 電源 |
緑 |
点灯 |
電源オン |
| 早い点滅 |
本製品の初期化中 |
| 遅い点滅 |
ECOモード有効時 |
| - |
消灯 |
電源オフ |
| ボタン |
| 名称 |
機能 |
| WPSボタン |
長押（3秒以上） |
WPSでの設定モードとなります。（約120秒待ち受けします。） |
| 短押（1秒未満） |
ECOモード有効時の場合、ECOモードを一時的に解除します。 |
| テレビボタン |
長押し（1秒以上）することで、テレビチューナーの有効/無効を切り替えます。 |

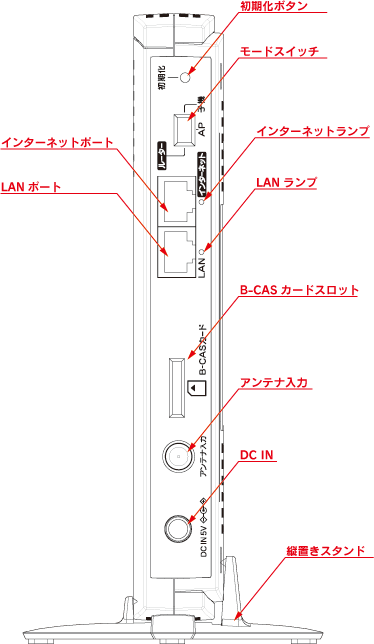

側面
| ランプ |
| 名称 |
色 |
状態 |
インターネット
ランプ |
緑 |
点灯 |
リンク中 |
| 点滅 |
アクセス中 |
| LANランプ |
緑 |
点灯 |
リンク中 |
| 点滅 |
アクセス中 |
| 各部 |
| 名称 |
機能 |
| 初期化ボタン |
本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。 |
| モード切替スイッチ |
子機 |
子機モードで動作します。 |
| AP |
AP（アクセスポイント）モードで動作します。
※本製品のインターネットポートはLANポートとして動作します。 |
| ルーター |
ルーターとして動作します。
※出荷時設定 |
| インターネットポート |
FTTH/ADSL/CATVモデムをLANケーブルで接続するためのポートです。 |
| LANポート |
パソコンやハブ（ローカルネットワーク側）を接続するためのポートです。（10Mbps、100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。） |
| B-CASカードスロット |
添付のmini B-CASカードを挿入します。 |
| アンテナ入力 |
アンテナケーブルを接続します。 |
| DC-IN |
添付のACアダプターを接続します。 |
| 縦置きスタンド |
本製品を縦置きする際に使用します。 |
