SSIDを通知しないアクセスポイントの場合 |
|
1 |
アクセスポイントの電源が入っていることを確認します。
|
|
２ |
本製品を装着したパソコンの電源を入れます。
本製品のランプが点灯/点滅していることをご確認ください。
|
|
３ |
クイックコネクトHGを起動します。
［スタート］→［すべてのプログラム］（[プログラム]）→［I-O DATA 無線LAN］→［QuickConnect
HG］→［クイックコネクトHG］を順にクリックします。
| ※ |
[I-O DATA 無線LAN]が表示されない場合は、【困ったときには】をご覧ください。 |
|
|
４ |
[設定ウィザード]ボタンをクリックします。
⇒[無線LAN設定ウィザード]が開きます。
|
|
５ |
[手動で接続先の設定をする（SSID非通知設定時等）]を選択し、[次へ]ボタンをクリックします。
|
|
６ |
上から順に接続先を設定します。
|
１．SSID |
確認したSSIDを入力します。 |
|
２．モード |
無線LANアクセスポイントとの通信（インフラストラクチャ）のモードです。
▼インフラストラクチャがonの状態
|
|
３．通信規格 |
通信規格を選択します。 |
|
５．[次へ]ボタン |
次へ進みます。 |
|
|
７ |
暗号化設定をします。
アクセスポイントで暗号化設定されていない場合は「なし」を選択して[次へ]ボタンをクリックします。このあと８へお進みください。
暗号化設定されている場合には、下の手順をご覧ください。
 |
 |
| |
|
|
|
● |
WPA-EAP、WPA2-EAPで暗号化する場合は |
| |
|
WPA-EAP、WPA2-EAPの[EAP-TLS]で暗号化する場合は、別途Radius認証サーバーと電子証明書発行サーバーの管理者より、事前に証明書の発行を受けてください。詳しくは、ネットワーク管理者にお尋ねください。 |
| |
|
|
|
| |
 |
|
| |
|
|
|
● |
WPAとは |
| |
|
WPAとは、「Wi-Fi Protected Access」の略で脆弱性が指摘されるWEPに代わる新しいセキュリティー規格です。TKIP/AESという暗号化方式を利用しています。TKIPとは、（Temporal
Key Integrity Protocol）という暗号化方式で、一定時間ごとに鍵を更新し、1つの暗号鍵を長い期間、共有して使うWEPと比べてより安全な通信が可能となりました。 |
| |
|
|
|
● |
WPA2とは |
| |
|
WPA2とは、「Wi-Fi Protected Access2」の略で、セキュリティー標準規格IEEE802.11i準拠でAES暗号化に対応したWPAより堅牢なセキュリティ方式です。 |
| |
|
|
|
| |
●暗号の種類を次の中から選択してください。
 |
|
|
|
|
|
|
| 「WPA-PSK、WPA2-PSKをWindows
XP Wireless Zero Configurationを使用して設定する場合」は、[キャンセル]ボタンをクリックして、【暗号化する】をご覧ください。 |
 WPA-EAP、WPA2-EAPで暗号化する場合 |
|
設定ができたら、８へお進みください。
例）EAP-TLSの場合
|
●暗号化設定 |
|
１．暗号化方法 |
|
WPA-EAP(TKIP） |
TKIPを使用して暗号化します。 |
|
WPA-EAP(AES) |
TKIPより高度なAESを使用して暗号化します。 |
|
WPA2-EAP(AES) |
IEEE802.11iに準拠し、AESを使用して暗号化します。 |
|
|
２．IEEE802.1x認証方法 |
IEEE802.1xの認証方法を選択します。（EAP-TLS） |
|
３．[次へ]ボタン |
次へ進み、必要情報を設定します。設定内容は、ネットワーク管理者へお尋ねください。 |
▼
|
●クライアント証明設定 |
|
１．ユーザー証明書 |
ユーザー証明書を選択します。 |
|
２．ログイン名 |
ログイン名を入力します。 |
|
３．[次へ]ボタン |
次へ進みます。 |
▼
|
●サーバー証明設定 |
|
１．サーバー証明書 |
サーバー証明書を選択します。 |
|
２．サーバー/ドメイン名などの証明情報の確認を行う |
サーバードメイン名などの証明情報が必要な場合、[サーバー/ドメイン名…]にチェックを付けます。
|
|
３．確認情報 |
|
[ドメイン名の終端が一致する] |
ドメイン名の終端のサブドメイン名を入力します。
（“iodata.jp”の場合、“jp”） |
|
[サーバー名が完全一致する] |
サーバー名をすべて入力します。
（例：“RadiusSrv.iodata.jp”など） |
|
|
４．[次へ]ボタン |
次へ進みます。８へお進みください。 |
例）LEAPの場合
|
●暗号化設定 |
|
１．暗号化方法 |
|
WPA-EAP(TKIP） |
TKIPを使用して暗号化します。 |
|
WPA-EAP(AES) |
TKIPより高度なAESを使用して暗号化します。 |
|
WPA2-EAP(AES) |
IEEE802.11iに準拠し、AESを使用して暗号化します。 |
|
|
２．IEEE802.1x認証方法 |
IEEE802.1xの認証方法を選択します。（LEAP） |
|
３．[次へ]ボタン |
次へ進み、必要情報を設定します。設定内容は、ネットワーク管理者へお尋ねください。 |
▼
|
●ユーザー情報 |
|
１．確認情報 |
[以下のユーザー名とパスワードを使用する]にチェックを付け、[ユーザー名]、[パスワード]、[ドメイン名]を入力します。
|
ユーザー名 |
LEAP認証を行うためのユーザー名を入力します。(必須) |
|
パスワード |
LEAP認証を行うためのパスワードを入力します。(必須) |
|
ドメイン名 |
LEAP認証を行うドメイン名を入力します。
※ユーザー名とドメイン名の関係…
LEAPのユーザー名は、以下のようなプリンシパル名で表記される場合がありますが、この場合@をはさんで前方をユーザー名、後方をドメインとして入力してください。
testuser@iodata.local
→ ユーザー名：testuser
ドメイン名：iodata.local |
|
|
２．[次へ]ボタン |
次へ進みます。８へお進みください。 |
例）EAP-TTLSの場合
|
●暗号化設定 |
|
１．暗号化方法 |
|
WPA-EAP(TKIP） |
TKIPを使用して暗号化します。 |
|
WPA-EAP(AES) |
TKIPより高度なAESを使用して暗号化します。 |
|
WPA2-EAP(AES) |
IEEE802.11iに準拠し、AESを使用して暗号化します。 |
|
|
２．IEEE802.1x認証方法 |
IEEE802.1xの認証方法を選択します。（EAP-TTLS） |
|
３．トンネリング方法 |
Radiusサーバーで許可されるものを選択します。 |
|
４．[次へ]ボタン |
次へ進み、必要情報を設定します。設定内容は、ネットワーク管理者へお尋ねください。 |
▼
|
●ユーザー情報 |
|
１．確認情報 |
[以下のユーザー名とパスワードを使用する]にチェックを付け、[ユーザー名]、[パスワード]、[ドメイン名]を入力します。
|
ユーザー名 |
EAP-TTLS認証を行うためのユーザー名を入力します。(必須) |
|
パスワード |
EAP-TTLS認証を行うためのパスワードを入力します。(必須) |
|
ドメイン名 |
EAP-TTLS認証を行うドメイン名を入力します。
※ユーザー名に関して…
EAP-TTLSのログイン名は、プリンシパル名とユーザー名が設定可能です。
プリンシパル名
Radiusサーバーで情報確認をせずdomainサーバーに情報を渡して確認、Radiusサーバーでの認証を行う場合に入力してください。
例）testuser@iodata.localの場合
ユーザー名： testuser
ドメイン： iodata.local
ユーザー名
Radiusサーバーにて情報確認・認証を行う場合に入力してください。
例）testuser |
|
|
２．[次へ]ボタン |
次へ進みます。 |
▼
|
●サーバー証明設定 |
|
１．サーバー証明書 |
サーバー証明書を選択します。 |
|
２．サーバー/ドメイン名などの証明情報の確認を行う |
サーバードメイン名などの証明情報が必要な場合、[サーバー/ドメイン名…]にチェックを付けます。
|
|
３．確認情報 |
|
[ドメイン名の終端が一致する] |
ドメイン名の終端のサブドメイン名を入力します。
（“iodata.jp”の場合、“jp”） |
|
[サーバー名が完全一致する] |
サーバー名をすべて入力します。
（例：“RadiusSrv.iodata.jp”など） |
|
|
４．[次へ]ボタン |
次へ進みます。８へお進みください。 |
例）PEAPの場合
|
●暗号化設定 |
|
１．暗号化方法 |
|
WPA-EAP(TKIP） |
TKIPを使用して暗号化します。 |
|
WPA-EAP(AES) |
TKIPより高度なAESを使用して暗号化します。 |
|
WPA2-EAP(AES) |
IEEE802.11iに準拠し、AESを使用して暗号化します。 |
|
|
２．IEEE802.1x認証方法 |
IEEE802.1xの認証方法を選択します。（PEAP） |
|
３．トンネリング方法 |
MS-CHAP V2（MS-PEAP/PEAPv0）のみです。
※現在、本サプリカントでサポートしているPEAPのトンネリング方法は、MS-CHAP V2(MS-PEAP/PEAP
v0)のみとなっております。 |
|
４．[次へ]ボタン |
次へ進み、必要情報を設定します。設定内容は、ネットワーク管理者へお尋ねください。 |
▼
|
●ユーザー情報 |
|
１．確認情報 |
[以下のユーザー名とパスワードを使用する]にチェックを付け、[ユーザー名]、[パスワード]、[ドメイン名]を入力します。
|
ユーザー名 |
PEAP認証を行うためのユーザー名を入力します。(必須) |
|
パスワード |
PEAP認証を行うためのパスワードを入力します。(必須) |
|
ドメイン名 |
PEAP認証を行うドメイン名を入力します。
※ユーザー名とドメイン名の関係…
PEAPのユーザー名は、以下のようなプリンシパル名で表記される場合がありますが、この場合@をはさんで前方をユーザー名、後方をドメインとして入力してください。
testuser@iodata.local
→ ユーザー名：testuser
ドメイン名：iodata.local |
|
|
２．[次へ]ボタン |
次へ進みます。 |
▼
|
●サーバー証明設定 |
|
１．サーバー証明書 |
サーバー証明書を選択します。 |
|
２．サーバー/ドメイン名などの証明情報の確認を行う |
サーバードメイン名などの証明情報が必要な場合、[サーバー/ドメイン名…]にチェックを付けます。
|
|
３．確認情報 |
|
[ドメイン名の終端が一致する] |
ドメイン名の終端のサブドメイン名を入力します。
（“iodata.jp”の場合、“jp”） |
|
[サーバー名が完全一致する] |
サーバー名をすべて入力します。
（例：“RadiusSrv.iodata.jp”など） |
|
|
４．[次へ]ボタン |
次へ進みます。８へお進みください。 |
|
| WPA-PSK、WPA2-PSKで暗号化する場合 |
|
上から順に設定を行います。設定ができたら、８へお進みください。
|
１．暗号化方法 |
|
WPA-PSK(TKIP） |
TKIPを使用して暗号化します。 |
|
WPA-PSK(AES) |
TKIPより高度なAESを使用して暗号化します。 |
|
WPA2-PSK(AES) |
IEEE802.11iに準拠し、AESを使用して暗号化します。 |
|
|
２．暗号キー |
|
ASCII（8〜63文字） |
アクセスポイントと同じPre Shared
Keyを入力します。
（半角英数字で8〜63文字で入力します。） |
|
16進数（64文字） |
アクセスポイントと同じPre Shared
Keyを入力します。
（0〜9、A〜Fで64文字入力します。） |
|
|
３．[次へ]ボタン |
次へ進みます。 |
|

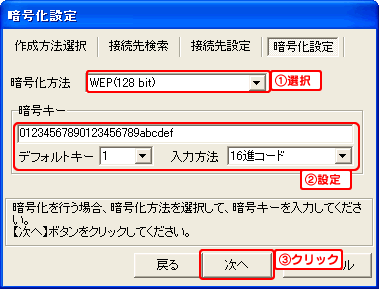

| WEPで暗号化する場合 |
|
上から順に設定を行います。設定ができたら、８へお進みください。
|
１．暗号化方法 |
| WEP(64bit) |
暗号キーを64bitで設定します。 |
|
WEP(128bit) |
暗号キーを128bitで設定します。 |
| WEP(152bit) |
暗号キーを152bitで設定します。 |
|
|
２．暗号キー |
アクセスポイントと同じ暗号キーを入力します。
| デフォルトキー |
WEPで送信するキーを選択します。通常はWEPキー１を使用します。選択したキーを使用して送信データを暗号化します。 |
|
入力方法 |
| ASCII |
| 64bit |
半角英数字で5文字入力します。 |
128bit |
半角英数字で13文字入力します。 |
| 152bit |
半角英数字で16文字入力します。 |
|
16進コード |
| 64bit |
0〜9、A〜Fで10文字入力します。 |
128bit |
0〜9、A〜Fで26文字入力します。 |
| 152bit |
0〜9、A〜Fで32文字入力します。 |
|
|
|
|
３．[次へ]ボタン |
次へ進みます。 |
|
※ServicePack１にアップグレードしていないWindows
XPでは、[キーの長さ]と[キーのインデックス]が、弊社Web設定の表記と異なります。それぞれ以下のように読み替えてください。
40ビット=64ビット、104ビット＝128ビット
キー0=キー1、キー1=キー2、キー2=キー3、キー3=キー4 |
|
|
|
８ |
IPアドレスの設定を行う場合は、[プロファイルの設定を…]のチェックを外して、IPアドレスの設定をします。
IPアドレスの設定を行わない場合は、そのまま[次へ]ボタンをクリックしてください。
|
|
９ |
設定内容を確認し、[作成時に設定を有効にする]にチェックを付けて、[作成]ボタンをクリックします。
| |
|
| |
|
|
|
● |
ここで設定した、セキュリティー情報をUSBメモリーにコピーする場合は次の手順にしたがってください。 |
|
|
１．パソコンにUSBメモリーを挿します。
２．[WCN UFDを作成する]にチェックを付けて、USBメモリーのドライブ名を選択します。
３．[作成]ボタンをクリックすると、USBメモリーにセキュリティー情報がコピーされます。 |
| |
|
|
|
|
| これで設定は完了です。アクセスポイントと通信できます。 |
| |
