各部の名前とはたらき
|
|

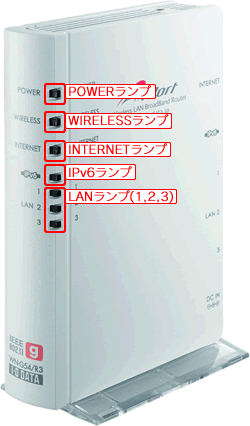

側面

|
|
名称
|
色
|
状態
|
POWERランプ
|
緑
|
点灯
|
電源オン時
|
点滅
|
本製品起動中、初期化中、ファームウェアアップデート中
|
消灯
|
電源オフ時
|
|
WIRELESSランプ
|
緑
|
点灯
|
無線LANが有効で、オートマ・セットアップが無効
|
点滅
|
オートマ・セットアップが有効
|
消灯
|
無線LANが無効
|
|
INTERNETランプ
|
緑
|
点灯
|
有線LANが接続中
|
点滅
|
有線LANでデータの送受信中
|
消灯
|
有線LANが接続されていない状態
|
|
IPv6ランプ
|
緑
|
点灯
|
有線LANが接続中
|
点滅
|
有線LANでデータの送受信中
|
消灯
|
有線LANが接続されていない状態
|
|
LANランプ(1,2,3)
|
緑
|
点灯
|
有線LANが接続中
|
点滅
|
有線LANでデータの送受信中
|
消灯
|
有線LANが接続されていない状態
|
|
|

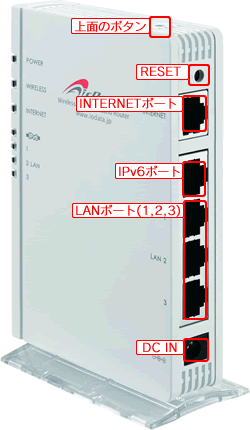

背面

|
|
名称
|
状態
|
上面のボタン |
使用しません。 |
RESET
|
本製品の設定内容を工場出荷時に戻します。
詳しくは、【出荷時設定に戻す】をご覧ください。 |
INTERNETポート
|
FTTH/ADSL/CATVモデムをLANケーブルで接続するためのポートです。(10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。) |
IPv6ポート
|
FLET'S
.Net(フレッツ・ドットネット)、フレッツ・v6アプリを利用した映像配信サービス(4th MEDIAやOCNシアター、オンデマンドTVなど)専用チューナー(セットトップボックス)を接続するためのポートです。(10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。) |
LANポート(1,2,3)
|
パソコンやハブ(ローカルネットワーク側)を接続するためのポートです。(10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。) |
DC IN
|
添付のACアダプターを接続します。 |
|
|
