無線LANアダプター画面で見るマニュアル

画面で見るマニュアル

各部の名前、動作環境、仕様

ご覧になる項目をクリックしてください。

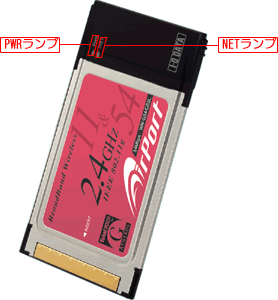

各部の名前とはたらき

NETランプ	PWRランプ	状態
速い点滅		通信中（通信量により、点滅速度が変わります。）
遅い点滅		通信待機中（通信可能な状態ですが、データの送受信は行われていません。）
交互にゆっくり点滅		PCカードに問題はありませんが、接続が確立されていません。
消灯		PCカードの電源OFF（PCカードが通電していません。パソコンから取り外せる状態です。）

動作環境

動作環境	CardBus規格に準拠したPCカードスロット(PCMCIA TYPEⅡ)を搭載し、CD-ROMドライブ(インストール用)を搭載した下記の機種・OS
対応機種	NEC PC98-NXシリーズ DOS/Vマシン弊社では、OADG加盟メーカーのDOS/Vマシンで動作確認をしております。
対応OS	Windows 7(32ビット版) Windows Vista^®(32ビット版) Windows XP Windows 2000 Windows Me　 Windows 98 Second Edition

※	スタンバイやレジュームなどの休止状態からの復帰には対応しておりません。
※	有線LAN（LANケーブルで接続されたネットワーク）と接続するには、アクセスポイントやアクセスポイント付きブロードバンドルータが必要です。

仕様

商品名	IEEE802.11g/b対応 CardBus無線LANアダプター
製品型番	WN-G54/CB3L
周波数帯域	2.4GHz帯
チャンネル	1ch～13ch
伝送速度	IEEE802.11g：6/9/12/18/24/36/48/54Mbps IEEE802.11b：1/2/5.5/11Mbps
伝送方式	IEEE802.11g：直交周波数分割多重(OFDM) IEEE802.11b：直接拡散・スペクトラム拡散方式(DS-SS)
データ到達距離（最大）	見通し：約200m ※環境により変化します。
消費電流（最大）	425mA
規格	IEEE802.11g IEEE802.11b
無線設備の種別	小電力データ通信システム
セキュリティー方式	WEP(Wired Equivalent Privacy)[64/128/152bit] WPA(Wi-Fi Protected Access) WPA-PSKモード(TKIP、AES) WPA-EAP(TKIP) ※WPA-EAP(TKIP)は Windows Vista（32ビット版）/XPのみ対応。なおWindows XP SP1の場合は、マイクロソフト社のWebサイトよりWPAモジュールをダウンロードﾞしてインストールしてください。 SSID(Service Set ID)
アクセス方式	アドホック(Ad hoc) インフラストラクチャ(Infrastructure) ※インフラストラクチャはアクセスポイント使用時
LED表示	PWR、NET
HOSTインターフェース	PCMCIA PC CARD TYPEII (CardBus)
使用電源	DC3.3V
使用温度範囲	0℃～55℃（パソコンの動作する温度範囲であること）
使用湿度範囲	10％～85％（結露しないこと）
外形寸法	約54(W)×109(D)×5.6(H)mm（アンテナ部含む）
質量	約34g
適応規格	電波法（TELEC）

※	表記の数値は、本製品と同等の構成を持った機器との通信を行ったときの理論上の最大値であり、実際のデータ転送速度を示すものではありません。
