接続設定をする
本製品を設置し、電源を入れる
すでに「かんたんセットアップガイド」で無線LANルーターの設定を完了している場合は、【接続設定をする】お進みください。



本製品の置き方を選択してください。

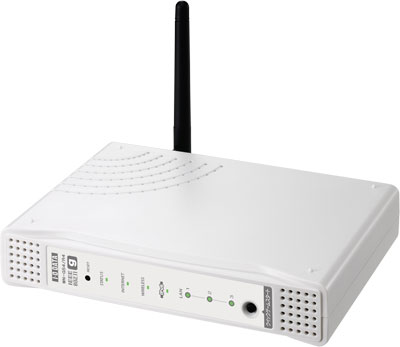

横置き

通気孔が上になるように横置きで設置します。
※縦置きスタンドは使用しません。

横置き

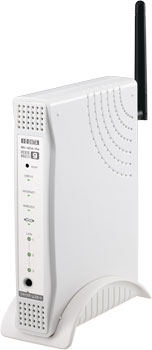

縦置き

本製品添付の縦置きスタンドを利用すると、縦置きで使用できます。

縦置き



アンテナを取り付けます。

アンテナ取り付け



パソコンの電源を切ります。
モデムの電源は入れたままにしておいてください。

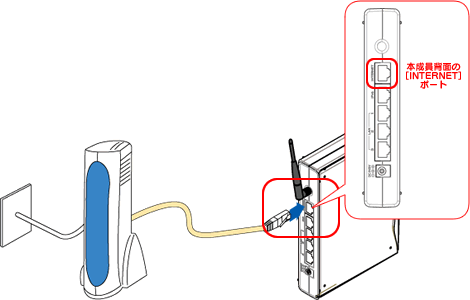

モデムを本製品に接続します。
本製品背面の[INTERNET]ポートにLANケーブルを接続します。


注意


モデムは必ず[INTERNET]ポートに接続してください。





本製品⇒パソコンの順に電源を入れます。

1.ACアダプターを本製品の[DC-IN]と電源コンセントに接続します。

2.パソコンの電源を入れます。




注意


LANケーブルを接続してからACアダプターを接続してください。
ACアダプターを接続した後にLANケーブルを接続すると、本製品を正しく使用できない場合があります。



ACアダプターは必ず添付のものをご使用ください。



ACアダプターを抜いた後、再度挿す場合は5秒以上待ってください。



本製品をDHCPサーバーとしてご利用になる場合は、必ず本製品の電源を入れた後で、パソコンの電源を入れてください。





次へお進みください。
