 各部の名前とはたらき
|
| |

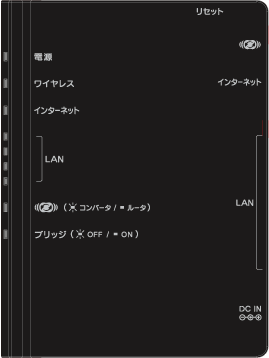

 側面
|
| |
▼ランプ |
名称 |
状態 |
内容 |
電源 |
点灯 |
通常時 |
ワイヤレス |
速い
点滅 |
無線LANでデータを送受信中 |
| 遅い
点滅 |
通常時・無線LANで接続中
※ただし周囲に無線クライアントがいない場合に消灯状態となる場合があります。 |
インターネット
（ルーターモード時） |
点灯 |
インターネットポートが接続中 |
| 点滅 |
インターネットポートがデータを送受信中 |
| 消灯 |
インターネットポートのリンクが確立していない状態 |
インターネット
（コンバーターモード時） |
− |
LANポートとして動作します。 |
LAN(1,2,3,4) |
点灯 |
LANポートが接続中 |
| 点滅 |
LANポートがデータを送受信中 |
| 消灯 |
LANポートのリンクが確立していない状態 |
|
点灯 |
コンバーターモード時 |
| 点滅 |
無線セットアップ中 |
| 消灯 |
ルーターモード時 |
ブリッジ
（ルーターモード時） |
点灯 |
ブリッジOFF（ルーター機能ON） |
| 消灯 |
ブリッジON（ルーター機能OFF) |
ブリッジ
（コンバーターモード時） |
消灯 |
ブリッジON（ルーター機能OFF) |
| |

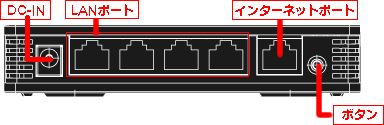

背面
|
| |
名称 |
状態 |
DC-IN |
添付のACアダプターを接続します。 |
LANポート(1,2,3,4) |
パソコンやハブ（ローカルネットワーク側）を接続するためのポートです。（10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。） |
インターネットポート |
FTTH/ADSL/CATVモデムをLANケーブルで接続するためのポートです。（10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。）
コンバーターモード時はLANポートとして動作します。 |
ボタン |
クイックセットアップ＋による無線LANのセットアップをするために使用します。
【ゲーム機やiPod touchをつなぐ（クイックセットアップ＋）】 |
|
| |
上面
|
| |
名称 |
状態 |
リセットボタン |
本製品を初期設定に戻します。 |
|
| |
| |
|
|
