各部の名前、動作環境、仕様
各部の名前とはたらき
前面

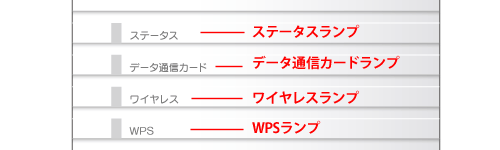

▼ランプ
名称
色
状態
ステータス
緑
点灯
通常時・インターネット未接続時
点滅
インターネット接続時
データ通信カード
緑
点灯
データ通信カード接続
点滅
ダイヤルアップ中（接続中）
オレンジ点灯
システム初期化中
赤
点灯
データ通信カード認識エラー
点滅
ダイヤルアップ接続エラー
消灯
データ通信カードがない。
もしくは、接続先（プロバイダ）から回線切断された。
ワイヤレス
緑
点滅
通常時・無線LANで接続中
消灯
無線LAN無効
WPS
緑
点滅
WPS検出開始（１２０秒）
名称
状態

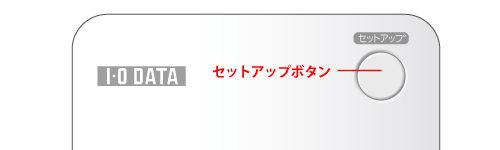

セットアップボタン
本製品とWPS対応機器を接続するために使用します。
【ゲーム機やiPhoneをつなぐ】
をご確認ください。

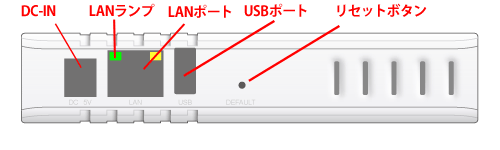

左面
名称
状態
DC-IN
添付のACアダプターを接続します。
LANランプ
点灯
LAN側が接続中
点滅
LAN側がデータを送受信中
消灯
LANポートのリンクが確立していない状態
LANポート
パソコンやハブ（ローカルネットワーク側）を接続するためのポートです。（10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。）
USBポート
USBタイプのデータ通信カードを利用する場合に使用します。
リセットボタン
（DEFAULT）
本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。
【出荷時設定に戻す】
をご確認ください。

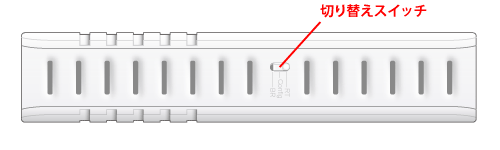

右面
名称
状態
切り替えスイッチ
本製品では使用しません。（切り替えても動作に影響はありません）
