接続設定をする
○ WPSに対応していない場合(手動設定) 1

注意


手動設定を行う場合は、設定用のパソコンが必要になります。【動作環境】をご確認ください。
また、セキュリティのため有線LAN接続で行ってください。





いったん設定用パソコンの電源を切り、本製品のACアダプターを外します。

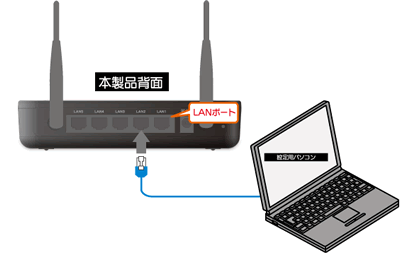

本製品とパソコンを接続します。

1.本製品のLANポート(1〜5)のいずれかにLANケーブルをつなぎます。

2.パソコンの電源を切った状態で、LANケーブルをパソコンのLANポートにつなぎます。

ACアダプター取り付け



ACアダプターを本製品の[DC-IN]と電源コンセントに接続します。

ACアダプター取り付け






注意


ACアダプターは必ず添付のものをご使用ください。



ACアダプターを抜いた後、再度挿す場合は5秒以上待ってください。

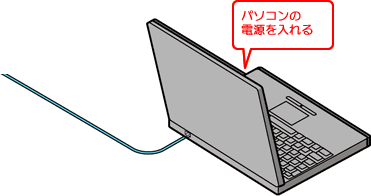

設定用パソコンの電源を入れます。

PC接続図



しばらくして、本製品のパソコンをつないだポートの[LAN]ランプが点灯することを確認してください。

困ったときには ランプが点灯していない!

⇒LANケーブルやACアダプターの接続を再度ご確認ください。
⇒【困った時には】をご覧ください。




次へお進みください。
