マニュアルトップ 各部の名前、動作環境、仕様


ご覧になる項目をクリックしてください。

各部の名前とはたらき
動作環境
仕様
　　　

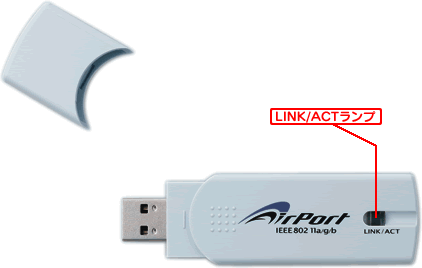

各部の名前とはたらき




ランプの状態

 内容

消灯

電源OFF

点灯

無線接続がされている状態

遅い点滅

アクセスポイント検索中

速い点滅

データ転送中




ページトップへ戻る
動作環境



動作環境

USB規格に準拠したUSBスロット(2.0/1.1)※1を搭載し、
CD-ROMドライブ(インストール用)を搭載した下記の機種・OS

対応機種

 DOS/Vマシン
弊社では、OADG加盟メーカーのDOS/Vマシンで動作確認をしております。

対応OS

Windows VistaTM （32ビット版）
Windows XP
Windows 2000 SP4以降
Windows Me
Windows 98 Second Edition

通信可能機器

IEEE802.11a、IEEE802.11g、IEEE802.11b準拠の無線LAN製品と通信できます。
[弊社製品例（最大リンク速度の理論値※2）]
WN-WAPGシリーズ(54Mbps、IEEE802.11a/IEEE802.11g接続)
WN-WAGシリーズ(54Mbps、IEEE802.11a/IEEE802.11g接続)
WN-APGシリーズ(54Mbps、IEEE802.11a/IEEE802.11g接続)
WN-AGシリーズ(54Mbps、IEEE802.11a/IEEE802.11g接続)
WN-A54シリーズ(54Mbps、IEEE802.11a接続)
WN-G54シリーズ(54Mbps、IEEE802.11g接続)
WN-B11シリーズ(11Mbps、IEEE802.11b接続)

※1

 本製品は、パソコンのUSBポートに直接接続してください。（USBハブ、増設のUSBポートではご利用できません）
WindowsMe/Windows98SEをお使いの場合はパソコン本体標準のUSB1.1のポートに接続してください。　　
USB2.0 Host Controller搭載の機種でWindows XP SP1をご使用の場合に「Windows XP ホットフィックス‐KB822603」をインストールしてください。WindowsUpdateやMicrosoft社のサイトより入手できます。
※2
 表記の数値は、無線LANの規格値であり、実際のデータ転送速度を示すものではありません。
※
 スタンバイやレジュームなどの休止状態からの復帰には対応しておりません。
※
 有線LAN（LANケーブルで接続されたネットワーク）と接続するには、アクセスポイントやアクセスポイント付きブロードバンドルーターが必要です。




ページトップへ戻る
仕様


製品型番

WN-WAG/USL

周波数帯域

 5GHz帯（5.15〜5.35GHz） 2.4GHz帯（2.4〜2.4835GHz）

チャンネル

 34,36,38,40,42,44,46,48,52,56,60,64ch 1ch〜13ch

伝送速度

 54,48,36,24,18,12,9,6Mbps

IEEE802.11g：54,48,36,24,18,12,9,6Mbps

IEEE802.11b： 11,5.5,2,1Mbps
伝送方式

OFDM
（IEEE802.11a準拠）

OFDM
（IEEE802.11g準拠）

DS-SS
（IEEE802.11b準拠）

データ到達距離
（最大）

見通し約300m
※環境条件により変化します。

消費電流（最大）

390mA

規格

IEEE802.11a
IEEE802.11g
IEEE802.11b

無線設備の種別

 小電力データ通信システム

セキュリティー方式

WEP(Wired Equivalent Privacy)[64、128bit]

WPA(Wi-Fi Protected Access)
WPA-PSK(TKIP、AES-CCM)
※Wireless Zero Configurationをご利用の場合は、Windows XP SP1以降で対応

WPA2(Wi-Fi Protected Access2)
WPA2-PSK(AES-CCM)
※WPA2-PSKモードはWindows XP SP2以降のWireless Zero Configuraitioで利用できます。

アクセス方式

 アドホック(Ad hoc)
インフラストラクチャ(Infrastructure)
※インフラストラクチャはアクセスポイント使用時

ホストインターフェイス

 USB 2.0/1.1

使用電源

 DC5.0V

使用温度範囲

 0℃〜40℃（パソコンの動作する温度範囲であること）

使用湿度範囲

 10％〜85％（結露しないこと）

外形寸法

 約 25(W)×85(D)×10(H)mm

質量

 約18g
適応規格 電波法（TELEC）
