各部の名前とはたらき
|
| |

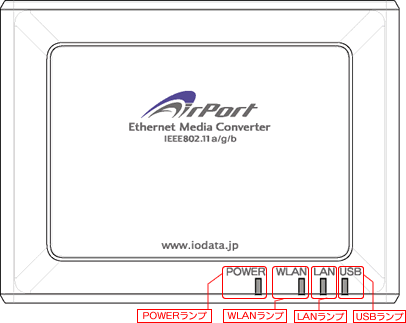

 上面
|
|
▼ランプ
|
|
名称
|
色
|
状態
|
|
POWER
|
緑
|
本製品の電源ON時 |
|
消灯
|
本製品の電源OFF時 |
|
WLAN
|
緑
|
|
点灯
|
無線アクセスポイントと接続中 |
|
点滅
|
無線LANがアクセス中 |
|
短い点滅
|
無線アクセスポイントを検索中 |
|
|
LAN
|
緑
|
|
点灯
|
LANポートがリンク中 |
|
点滅
|
有線LANがアクセス中 |
|
|
消灯
|
LANポートが未接続 |
|
USB
|
緑
|
|
点灯
|
初期化中 |
|
点滅
|
WindowsConnectNowやAirport
Quick Copy機能を利用したときに状況に応じた点滅 |
|
|
消灯
|
通常動作中 |
|
| |
前面
|
|
名称
|
状態
|
|
USBポート
|
USBメモリーを使用してWindowsConnectNowでセキュリティ設定を行う場合に使用します。 |
|
| |

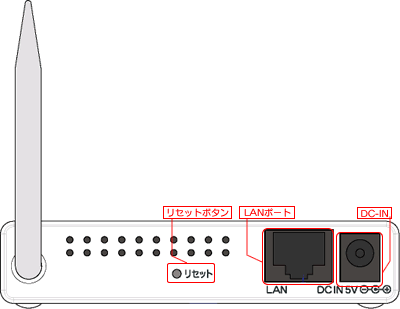

背面
|
| |
|
名称
|
状態
|
|
リセットボタン
（RESET）
|
本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。詳しくは、【出荷時設定に戻す】をご覧ください。 |
|
LANポート
|
パソコンやハブ（ローカルネットワーク側）を接続するためのポートです。（10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。） |
|
DC-IN
|
添付のACアダプターを接続します。 |
|
| |

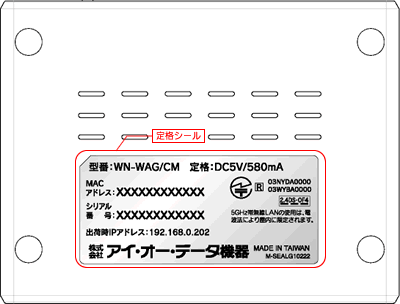

底面
|
| |
|
名称
|
状態
|
|
定格シール
|
本製品のMACアドレス、シリアル番号、IPアドレスなどが記載されています。 |
|
| |
| |
