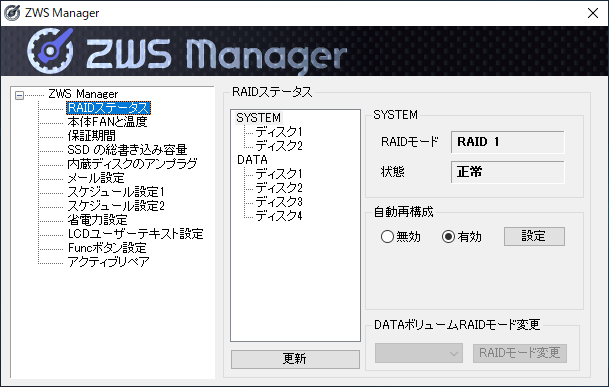

RAIDステータス
RAID設定の実行、RAID情報が表示されます。
| 項目名 | 説明 |
|---|---|
| SYSTEM | システムに使用しているディスクを表示します。 |
| DATA | データ領域に使用しているハードディスクを表示します。 マルチディスクの場合、表示されません。 |
| RAIDモード | 現在設定されているRAIDモードを表示します。 ・RAID 0：RAID 0で動作中 ・RAID 1：RAID 1で動作中 ・RAID 5：RAID 5で動作中 ・Simple：マルチディスクモード時のSYSTEMドライブ ・MultiDisk Mode：マルチディスクモード時のDATAドライブ ・Unknown Mode：ボリューム構成が異常 ・Preparing：RAID状態取得中（NAS起動直後等） |
| 状態 | 現在のRAIDの状態を表示します。 ・正常：RAID状態は正常 ・デグレード：RAIDはデグレード ・崩壊：RAID崩壊した状態 ・再構築：RAIDを再構築中（進捗率を取得できた場合は進捗率も表示されます） ・ボリューム不正：ボリューム構成が異常 ・状態取得中…：RAID状態取得中（NAS起動直後等） |
| 自動再構成 | 自動再構成の有効/無効を設定します。 有効に設定すると、故障カートリッジの交換時に自動的に再構築をおこないます。 無効に設定すると、故障カートリッジの交換をしても自動再構築をおこないません。 RAID構成に組み込むカートリッジにチェックをつけてから、［設定］をクリックすると、再構築をおこないます。結果はRAIDステータス画面で確認します。(結果の反映まで数分必要な場合があります。) |
| RAIDモード変更 | データボリュームのRAIDモードを変更・表示します。 マルチディスクの場合、変更できません。 |
lightbulb参考
RAIDステータスで、認識されない場合
カートリッジ交換後にRAIDステータスで認識されない場合は［更新］をクリックします。
本製品の電源が入っている状態で、カートリッジを交換後に、ZWS ManagerのRAIDステータスで認識されず、リビルドが開始できない場合があります。
※ RAIDステータス画面の反映まで、数分程度かかります。
warning注意
4ドライブモデルでRAID 1を選択した場合（RAID 1x2）
ディスク1と2、ディスク3と4それぞれでRAID 1を形成します。
ペアとなるディスクが同時に故障しない限り、最大2台までのディスクに障害が発生しても復旧できます。

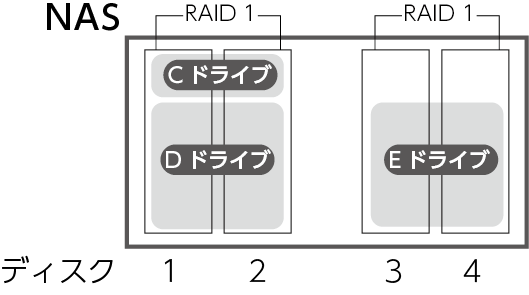

※ 下図のCドライブはシステム領域です。仕様上、ディスク3、4側にもCドライブ分の空き容量が残ります。
warning注意
RAID 1x2に関するご注意
- RAID 1x2は、対応製品の［RAIDモード変更］の選択肢に表示されます。非対応の場合は表示されません。
- ベアメタル回復には対応していません。
- RAID 1x2利用時にシステムリカバリーをおこなうと、Eドライブを含めデータが削除されます。Eドライブのデータを残す場合は、Q&A よくあるご質問をご確認ください。
