WN-APG/Rシリーズ

USBメモリーで設定、ボタンで操作できる
無線LANセキュリティブロードバンドルーター

IEEE802.11a+g/b同時利用対応無線LANルーター

製品名	価　格	備　考
~~WN-APG/R~~	~~\15,700~~	2006年4月26日生産終了後継品はこちら

IEEE802.11a/g/b対応無線LANカード「WN-AG/CB3」セットモデル

製品名	価　格	備　考
~~WN-APG/R-S~~	~~\17,800~~	2006年8月9日生産終了後継品はこちら

※上記価格は、消費税別のメーカー希望小売価格です。 [価格表記について]

Wireless Network products -IEEE802.11a plus g / broadband Router

IEEE802.11a と 802.11g/b 無線LANを同時に利用できる、ブロードバンドルーターハイグレードモデルです。
無線LANの接続設定は、USBメモリーを挿し込んでボタンを押すだけの「Windows^® Connect Now」対応。無線LANの設定を自動的に完了し、馴れない方でも簡単にセキュリティ設定済みで無線LANをお使いいただけます。無線LANやインターネットの接続を、ボタン操作でダイレクトにコントロールできる「クイックボタン」も搭載しています。
有線部スループットは実測で90Mbpsをオーバー、ハイグレードモデルにふさわしい性能を搭載しています。


	｜取扱説明書｜ドライバ｜Ｑ＆Ａ｜

ネットワーク情報支援サイト

　2008/03/18 無線LANルーター「WN-APG/Rシリーズ」ご愛用の方へ大切なお知らせ

　新11a対応プログラムの提供を開始しました。ダウンロードはこちらから行えます。

　パソコン活用総合情報サイト「マイクロソフトユーザーズ」の記事「わが家の無線LAN計画」で紹介されました。

　マイクロソフト「Windows XP 窓職人」サイトにレビューが掲載されました！

　ASCII24に記事が掲載されました。
～面倒な無線LANの設定がボタンでできる! 緊急時の対策もすばやく施せるラクチンルーター～

　インプレスBroadBand Watch にレビュー記事が掲載されました。
～Windows Connect Nowに対応する無線LANルータ～

WN-APG/R 特集サイト
機能詳細から開発者インタビューまでを紹介

　USBメモリーを使って、無線LANをカンタン設定！

●Microsoft社の「Windows^® Connect Now」対応

Microsoft社の「Windows^® Connect Now」による無線LANの自動設定に対応。
「Windows^® Connect Now」で設定した無線LANの接続情報を、添付のUSBメモリーを使って本製品にコピーすることで、パソコンと本製品の無線LAN接続を簡単にセットアップできます。

●簡単設定ユーティリティ「クイックコネクトNEO」添付

無線LAN簡単設定ユーティリティ「クイックコネクトNEO」は、無線LANの設定を自動で行うことができます。
自動設定だけでなく、SSID・暗号化方式・暗号キーを指定することもできます。
自動設定、または手入力で指定した無線LANの設定を、添付のUSBメモリーを使って転送できます。
USBメモリーで無線LANの設定を共有できるので、複数の無線LAN機器や離れた場所にあるアクセスポイント・無線LANアダプターもUSBメモリーを挿し込むだけで手軽に設定できます。※2

こんなに簡単！無線LANの接続設定

「Windows^® Connect Now」または「クイックコネクトNEO」でSSID、暗号化設定、暗号化キーを自動で生成。
パソコンの無線LANアダプターの設定が自動的に行われます。（手入力による設定も可能）

添付のUSBメモリーに、無線LANの接続設定を保存します。

本製品にUSBメモリーを挿し込んで「USB」ボタンを押します。

たったこれだけで、無線LANの設定が完了します。

※:	WN-APG/Rの設定には、添付のUSBメモリーをお使いください。添付USBメモリー以外の動作保証はいたしかねます。
※:	添付の設定用USBメモリーはWindows 98 SEに対応しておりません。

　家電のようなわかりやすさで、安全なネットワーク利用を実現する「クイックボタン」

わざわざパソコンから操作しなくても、ボタンをプッシュするだけで無線LANやインターネット接続をON/OFFできます。
ワンタッチで不要な接続機能をオフにでき、不正アクセスを簡単にシャットアウトできます。

1. 無線LANをON/OFFできる「ワイヤレス」ボタン

無線LAN接続を禁止できます。
不必要な電波を止めることで、目に見えない電波を通じて通信データが漏れることを防ぎます。

2. インターネット接続をON/OFFできる「インターネット」ボタン

このボタンでインターネット接続をOFFにすることで、インターネットからの不正アクセスをシャットアウトできます。
同時に、LAN内部からインターネットへの接続も遮断します。

3. 無線LANのセキュリティ設定を切り替える「セキュリティ」ボタン

「プリセット」「カスタム」「NONE (セキュリティなし)」を切替えできます。
一時的な無線LANの接続テストなどが簡単にできます。

4. USBメモリーによる無線LAN設定を行う「USB」ボタン

添付の設定用USBメモリーを使って、無線LANの設定情報をパソコンから受け取ることができます。 ※2

　高度な無線通信セキュリティと、WDSなど充実機能の無線LANアクセスポイント

●IEEE802.11aとIEEE802.11g/11bを同時に利用可能

無線LAN規格「IEEE802.11a」と「IEEE802.11g/11b」の両方に対応。
両規格の同時利用が可能。

プログラムのアップデートにより、新しい「11a」製品と通信することが可能になります。

※:	従来の「11a」をプログラムにより新しい「11a」に変更した場合、合計8チャンネルのうち4チャンネル分（W52）のみ利用できます。詳細はこちらをご確認ください。

●高速通信モード Super AG™に対応

従来のIEEE802.11a, 11g無線LANに比較し、転送効率を改善しスループットを向上します。
従来の IEEE802.11a、11g の転送速度に比較し、最大で約２倍ものスループット向上を実現。
Super AG™ について「I-O DATA BB」で詳しく解説しています。

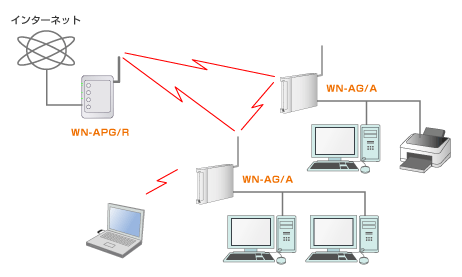

	●WDSブリッジ・リピーターモード搭載
	アクセスポイント間を無線でLAN接続できる、「WDS (Wireless Distribution System) 」に対応。 LANケーブルによる配線工事が難しい場所でも、無線LANでネットワーク同士を接続できます。本機および、無線LAN アクセスポイント「WN-APG/A」「WN-AG/A」と無線による相互接続が可能です。

	●WPA-PSKやWPA-EAP/IEEE802.1X認証に対応
	WPA-PSKやIEEE802.1X認証など高度な無線LANセキュリティ設定が可能 WEP暗号化設定は64/128/152ビットに対応 MACアドレスフィルタの一括登録・保存が可能接続を許可する無線LANアダプターのMACアドレスを、最大50台登録できます。テキスト(CSV形式)ファイルで、接続許可MACアドレスを一括して設定または保存することができます。 SSID非通知、ANY接続拒否機能を搭載ポートセパレータ機能無線LANアクセスポイントを公開すると、誰でも無線で相互接続できてしまいます。「ポートセパレーター」を設定すると、こうした相互接続を防止できます。自動チャンネル選択機能ダイバーシティアンテナ搭載本体内蔵と外部の２つのアンテナを搭載、自動的に電波状況のよい方のアンテナに切り替える「ダイバーシティ」を実現。通信品質に優れより広い範囲で高いスループットを得ることができます。
		別売り外部アンテナもラインナップ
		無指向性アンテナ (IEEE802.11a,g,b用) … WNO-AG/NDP 無指向性アンテナ (IEEE802.11g,b用) … WNO-G/NDP 指向性アンテナ … WNO-AG/DF

　ハイグレードモデルにふさわしい、高性能ブロードバンドルーター機能

	●光ファイバーも余裕のスピード！ルータースループット90Mbpsオーバー
	有線部のスループットは、FTP実測値で 92.47Mbpsをマーク。(100BASE-TX LAN使用) 光ファイバー(FTTH)でのインターネットアクセスにも十分な転送スピードを発揮します。→スループット測定環境の詳細はこちら

	●PPPoEマルチセッション：４セッション対応
	PPPoEマルチセッションに対応。４セッションまで設定できます。フレッツ・スクウェアと通常のインターネット接続を同時に利用できます。
	●ダイナミックDNS対応
	自分専用のアドレスでサーバーを公開できる、「Dynamic DNS」に対応。アイ・オーが提供する、無料DNSサービス「iobb.net」が利用できます。

	●VoIPアダプター動作確認済み
	格安で電話が利用できるIP電話に対応。NTT東日本、西日本のVoIPアダプターで動作確認済みです。 ※ VoIPの利用はNTTまたはサービスプロバイダとの契約が必要です。
	●マルチDMZ、IP Unnumbered対応、UPnP対応
	UPnPに対応しています。 Windows Messenger、MSN Messengerでメッセージの送受信やビデオチャットなどが利用できます。

	●インターネットからの不正アクセスをブロックする、セキュリティ機能
	詳しい知識は不要！セキュリティを３段階で設定できるセキュリティメニュー採用セキュリティ状態を「標準」「中」「高」の３段階で選べます。パケットフィルターなどを詳しく設定できる「カスタム」設定も可能。 SPI：通信の内容を監視し、必要なデータだけを通す「SPI」カスタム設定で、さらに詳細なパケットフィルタを設定可能

	●ルーター内蔵タイプのADSLモデムに対応
	ルーター内蔵型ADSLモデムのローカルIPアドレスと本製品のIPアドレスが重複しないよう、自動で本製品のLAN側アドレスを変更します。
	●デジタル家電も動作確認済み
	ネットワーク対応のハードディスクビデオレコーダーなど、デジタルAV家電機器との動作検証済み。安心して、デジタルAV家電機器の接続にご利用いただけます。　 ≫ 動作確認済み機器一覧

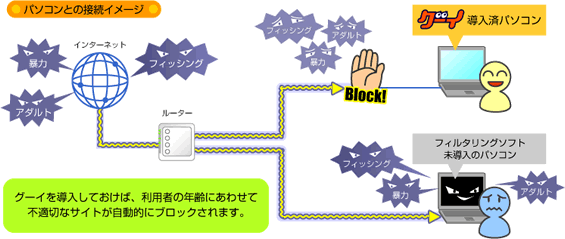

　フィルタリングソフト「みんなでネット　グーイ」体験版がダウンロードできる！

※	90日間の無料体験版になります。

主な添付品

縦置きスタンド／ACアダプター／ACケーブル／設定用USBメモリー※／
LANケーブル(スリム型、1m) ／セットアップガイド／サポートソフト(CD-ROM)

※:	設定用USBメモリーはWindows 98 SEに対応しておりません。

WN-APG/R-Sに添付

無線LANアダプター（Card Bus PCカードタイプ）「WN-AG/CB3」

サポート機種

DOS/Vマシン、Apple Macintoshシリーズ

●「機種・モデル名」は　PCの型番・モデル名は半角で入力してください。一部のみ入力も可能です。
●製品ご購入前のお問い合わせについては「インフォメーションデスク」をご利用ください。

機種備考

※:	セットモデル「WN-APG/R-S」に添付の無線LANカード「WN-AG/CB3」は、 Macintoshには対応しません。

参考情報

動作確認済み機器一覧

フレッツ・スクウェア設定方法

ニンテンドーDS®動作確認済み無線LAN機器

対応OS
(日本語版のみ)

Windows Vista^※1／Windows XP／Windows 2000 Professional／Windows Me／
Windows 98 SecondEdition
Mac OS X 10.1～10.3.6／Mac OS 8.0～9.2.2

※1:	Windows Vistaでご利用になる場合は、こちらをご覧下さい。

備考

※:	本製品をWebブラウザで設定するには、 Internet Explorer 5.0以降またはSafari 1.0以降が必要です。
※:	セットモデル「WN-APG/R-S」に添付の無線LANカード「WN-AG/CB3」は、 Macintoshには対応しません。 Windows Vistaは32bit版のみの対応となります。

■無線LAN
無線部		小電力データ通信システム
		アンテナ	ダイバシティ方式 (外付可動式アンテナ, 内蔵固定アンテナ)
無線LAN 規格	IEEE802.11a	使用周波数	5.2GHz帯
		伝送方式	直交周波数分割多重方式(OFDM)
		伝送速度	54、48、36、24、18、12、9、6 (Mbps) ^※1
		チャンネル	34、38、42、46ch
		Super A対応
	IEEE802.11g	使用周波数	2.4GHz帯
		伝送方式	直交周波数分割多重方式(OFDM)
		伝送速度	54、48、36、24、18、12、9、6 (Mbps) ^※1
		チャンネル	1～13ch
		Super G対応
	IEEE802.11b	使用周波数	2.4GHz帯
		伝送方式	直接拡散スペクトラム拡散方式(DS-SS)
		伝送速度	11、5.5、2、1 (Mbps) ^※1
		チャンネル	1～13ch
	使用バンド	802.11a/802.11g/802.11b 同時使用可能
伝送距離		見通し：約300m、屋内：約100m ※:環境条件により異なります。802.11aは屋内のみ使用できます。
セキュリティ設定		WEP (64/128/152bit)
		WPA-PSK (TKIP/AES)、WPA-EAP (TKIP/AES)
		IEEE802.1x/EAP
		SSID非通知、ANY接続拒否
		MACアドレス制限、接続許可：最大50台
		CSVによる一括登録・保存が可能
プリセットセキュリティ		WEP128ビットで機器ごとに固有のキー
セキュリティ自動設定		Windows^® Connect Now準拠：USBメモリーによるセキュリティ設定に対応
ポートセパレータ		対応
WDS		WDSブリッジ・WDSリピーター機能搭載 IEEE802.11aで8台、IEEE802.11g/bで8台のAP間通信に対応（11a,11g同時利用で最大16台）接続対応機器：WN-APG/R(本製品)、WN-APG/A、WN-AG/A、WN-WAPG/R（g/bのみ)、WN-WAG/R（g/bのみ)
送信出力調整		100%, 75%, 50%, 25%, 12%
■ルーター
LANポート		WAN	100BASE-TX/10BASE-T×１ポート
		LAN	100BASE-TX/10BASE-T×４ポート(スイッチングハブ)
		コネクタ形状	RJ-45
		オートネゴシエーション	WAN、LANとも全ポート対応
		Auto MDI/MDI-X	WAN、LANとも全ポート対応
ルーティングプロトコル		TCP/IP (RIP1, RIP2対応)
WAN側接続方法		PPPoE／IPアドレス自動取得 (DHCP)／IPアドレス固定 (手動設定)
PPPoE		認証	PAP, CHAP自動識別
		マルチセッション	４セッション対応セッション毎にルーティングポリシーを設定可能
		接続	常時接続 (キープアライブ)／オンデマンド接続 (自動切断)
IP Unnumbered		対応
MTU設定		可能
NAT/NAPT		同時使用セッション数 253
DynamicDNS		iobb.net に対応
UPnP		対応
LAN側DHCPサーバー		最大254台までIPアドレスの割り当てが可能指定MACアドレスに対する特定IPの割り当てが可能
NTP		内蔵タイマー時刻合わせ
パススルー		VPNパススルー(PPTPに対応)、PPPoEパススルー
SYSLOG		SYSLOG転送対応
セキュリティ設定		IPフィルター、ポートフィルター
		SPI
		WAN側Ping無応答
		特殊アプリケーション
DMZ		シングルDMZ、マルチDMZ対応
仮想サーバー		バーチャルサーバー、ポートフォワーディング
設定機能		SNMPv1/v2 設定(無線LAN含む)をコンピューター上のファイルとして、保存・読込みが可能
■一般仕様
外形寸法		約143(W)×33(D)×150(H)mm スタンド、アンテナ部含まず
質量		約300ｇ (本体のみ)
電源		DC5V （添付ACアダプターより供給）
		POE-PS・POE-PRの組み合わせ、またはPOE-PRとIEEE802.1af準拠ハブとの組み合わせによる電源供給に対応
消費電流(最大)		2.3A
使用温度範囲		0～40℃
使用湿度範囲		10～85％
保証期間		1年保証
各種取得規格		TELEC
その他		日本国外では使用できません。

※1:

無線LANの実効速度はお使いの環境により異なります。
表示の数値は、無線LAN規格の理論上の最大値であり、実際のデータ転送速度を示すものではありません。

無線LAN製品ご使用時における
セキュリティに関するご注意

※2:

本製品のUSBポートに接続できる機器は、バスパワーモードのUSBメモリー機器のみです。一般的なUSBメモリー機器の接続は可能ですが、標準添付のUSBメモリー以外は動作保証いたしません。 USBメモリー中のデータの消失に関して、保証は一切いたしかねます。


*	「ニンテンドーDS」は、任天堂株式会社の登録商標です。
	Atheros Super AGロゴマークについて
*	このマークがあるものは、Atheros社製チップを採用しています。
*	Atheros, Super AGのロゴは Atheros Communications, Inc.の商標であり、株式会社アイ・オー・データ機器は同社の許可にもとづき、同社のために当該商標を使用しています。

*	本製品には、Microsoft Corporationが所有する技術が組み込まれており、この技術はMicrosoft Corporationからのライセンスなしに使用または頒布することはできません。Microsoft Corporationからのライセンスを付与されていない者がこの技術を本製品外に使用または頒布することは、禁止されています。
