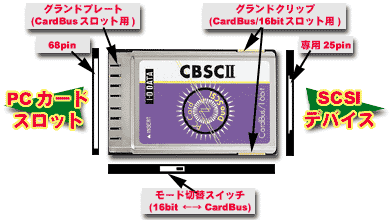

■ハードウェア仕様

ハードウェア仕様

＜対応機種＞
「PCカードTypeII準拠CardBusスロット」または「PCカードTypeII準拠PCカードスロット」搭載機種

  • NEC PC98-NXシリーズ
  • DOS/Vマシン
  • NEC
    • PC-9821Np,Ns,Nd,Nd2Ne2,Ne3,Nm,Nf,Nx,Nb7,Nb10,Na7,Na9,Na12,Na13,
      Na15,Nr12,Nr13,Nr15,Nr150,Nr166,Nr233,Nr266,Nr300,Nw133,
      Nw150,Ld,Lt,Lt2,La7,La10,La13,Ls12,Ls13,Ls150

*「CardBusモード」ではPCカードTypeII準拠CardBusスロット(32bit)を装備した機種、(Windows95の場合は、 OSR2 Ver4.00.950B以降がインストールされている機種)「16bitモード」ではPCカードTypeII準拠のCardBusスロット(32bit)およびPCカードスロット(16bit)を装備した機種でご利用いただけます。

＜対応OS＞

  • Windows XP
  • Windows Me
  • Windows 2000
  • Windows 98 SecondEdition
  • Windows 98
  • Windows NT 4.0
  • Windows 95

※Windows NT4.0、Windows 3.1、MS-DOS(PC DOS)は16bitモード動作のみとなります。
※Windows XP、Windows 2000、Windows NT4.0において、ASPIマネジャーが必要となるSCSI機器には対応しておりません。

型番 CBSCII/CBSCIIF/CBSCIIA
カード形状 PCカード規格TypeII準拠
搭載モード CardBusモード(32bit) 16bitモード
SCSIインターフェイス Ultra SCSI SCSI-2
SCSI ID ID = 7 固定
添付ケーブル
CBSCII ：専用25ヒ゜ン <=> D-subハーフピッチ50ピン(50cm)
CBSCIIF

：専用25ヒ゜ン <=> アンフェノールフルピッチ50ピン(50cm)

CBSCIIA ：専用25ヒ゜ン <=> D-sub25ピン(50cm)
I/Oアドレス 任意の連続した128バイト 任意の連続した16バイト
IRQ 任意の割り込み
※MS-DOS(PC DOS)、Windows3.1では使用できません。
メモリウィンドウ 任意の連続した4Kバイト

※PC-9821シリーズのWindows98/95環境のみ任意の連続した１バイト
※WindowsNT4.0では使用しません。
電源電圧

+3.5V+-5%

+5V+-5%
消費電流 60mA(最大) 30mA(最大)
外形寸法 85.6x54.0x5.0mm
質量 30g(カードのみ)
