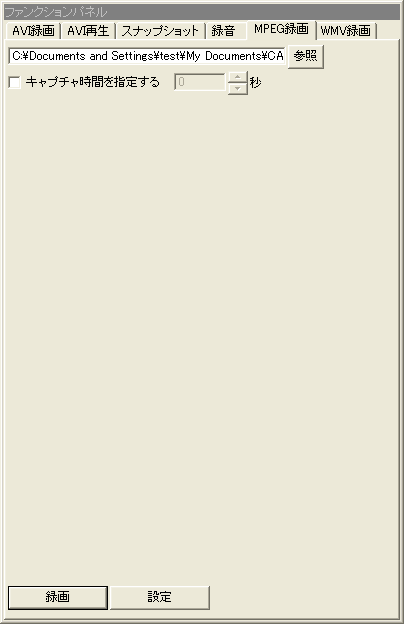

ファンクションパネルのMPEG録画タブを選択することでMPEG録画ページが表示されます。
このページではMPEG動画キャプチャ・設定を行います。

• 保存先

  　音声キャプチャにて作成されるMPEGファイルの保存先をファイル名込みで指定します。


• 参照ボタン

  　保存先を指定する為のコモンダイアログを表示します。


• キャプチャ時間を指定する

  　チェックが付いている場合は設定された時間で自動的にキャプチャが終了します。
  　エディットボックスへ数値の直接入力とスピンボタンによる値の変更が可能です。


• 録音ボタン

  　音声キャプチャを開始します。
  　録画中はキャプチャ状況を示すダイアログが表示されます。


• 設定ボタン

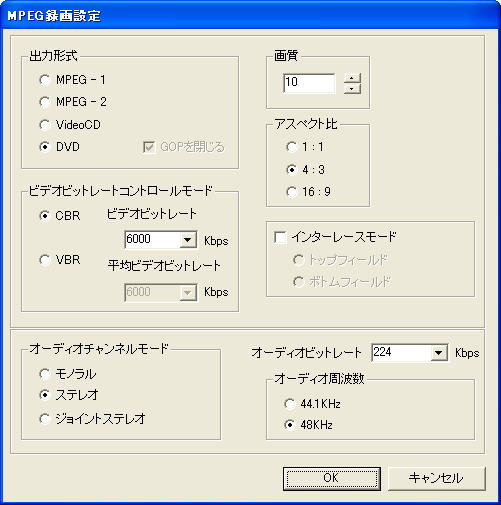

  　MPEG録画の設定を行うダイアログを表示します。


  • 出力形式

    • MPEG-1
      　MPEG-1形式にてキャプチャを行います。
    • MPEG-2
      　MPEG-2形式にてキャプチャを行います。
    • VideoCD
      　VideoCDフォーマットに準拠した形式にてキャプチャを行います。
    • DVD
      　DVDフォーマットに準拠した形式にてキャプチャを行います。
    • GOPを閉じる
      　チェックが付いている場合はClosedGOP形式にてキャプチャを行います。


  • ビデオビットレートコントロールモード

    • CBR
      　固定ビットレート形式にてキャプチャを行います。
    • VBR
      　可変ビットレート形式にてキャプチャを行います。
    • 最大ビデオビットレート
      　CBRでは常に設定したビデオビットレートでキャプチャを行います。
      　VBRでは設定したビデオビットレートを上限値としてキャプチャを行います。
    • 平均ビデオビットレート
      　VBRにて設定したビデオビットレートを基準値としてキャプチャを行います。
      　CBRでは設定できません。


  • 画質

    　画像品質の設定を行います。
    　1〜20の値が設定でき、20が最も画質が良くなります。


  • アスペクト比

    • 1:1
      　作成される映像の縦横比を1:1に補正します。
    • 4:3
      　作成される映像の縦横比を4:3に補正します。
    • 16:9
      　作成される映像の縦横比を16:9に補正します。


  • インターレースモード

    　チェックが付いていない場合はインターレース解除処理が行われます。

    • トップフィールド
      　フィールドオーダーでトップフィールドが先に表示されます。
    • ボトムフィールド
      　フィールドオーダーでボトムフィールドが先に表示されます。


  • オーディオチャンネルモード

    • モノラル
      　音声がモノラル形式にてキャプチャが行われます。
    • ステレオ
      　音声がステレオ形式にてキャプチャが行われます。
    • ジョイントステレオ
      　音声がジョイントステレオ形式にてキャプチャが行われます。
      　ジョイントステレオでは通常のステレオよりデータサイズが多少小さくなります。


  • オーディオビットレート

    　音声品質の設定を行います。
    　64〜384Kbpsの値が設定できます。


  • オーディオ周波数

    • 44.1KHz
      　音声周波数が44.1KHzにてキャプチャが行われます。
    • 48KHz
      　音声周波数が48KHzにてキャプチャが行われます。
