無線LAN設定(TS-MCAM-Gのみ) USBメモリーを使用して無線LAN設定する



USBメモリーを使って、TS-MCAM-Gの無線LANを設定することができます。
(Windows® Connect Now)

注意

本製品には設定用のUSBメモリーは添付されておりません。
Windows® Connect Nowを使用して設定をされる場合は、別途USBメモリーをご用意ください。

事前にWindows VistaTM/Windows XP SP2や弊社製[クイックコネクトNEO]などで作成した[Windows® Connect Now]のセキュリティ情報が保存されているUSBメモリーをご使用ください。
Windows VistaTM/Windows XP SP2搭載の[Windows® Connect Now]の使用方法について
マイクロソフト株式会社にお問い合わせください。
以下の個所も参考にご覧ください。
【Windows VistaTMでのUSBメモリーへの無線LAN設定コピー】
【Windows XP SP2でのUSBメモリーへの無線LAN設定コピー】
弊社製[クイックコネクトNEO]セキュリティ情報の作成方法について
Windows® Connect Nowに対応した弊社無線LAN製品の取扱説明書を参照してください。

TS-MCAM-Gには、Microsoft Corporationが所有する技術(Windows® Connect Nowテクノロジー)が組み込まれており、この技術は、Microsoft Corporationからのライセンスなしに使用または頒布することはできません。Microsoft Corporationからのライセンスを付与されていない者がこの技術を本製品外に使用または頒布することは、禁止されています。
USBメモリーでの無線LAN設定
2

TS-MCAM-Gの電源を入れて、STATUSランプが点灯もしくは、点滅して起動が完了したことを確認します。

2

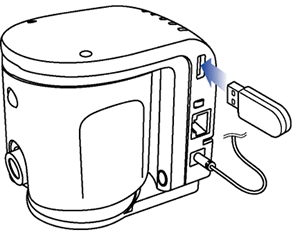

LANケーブルが挿さってないことを確認して、作成したWindows® Connect Nowキー(USBメモリー)を、差し込みます。

3

「ポピッ」とUSB認識音がなり、その後、「ピピッ」と無線設定開始音がなり、ACCESSランプが、橙点滅を始め、橙⇔緑の交互点滅となります。(約7秒間)



注意

「ACCESS」ランプが橙点滅に変化しない場合は?

USBメモリー内に無線LAN設定情報が書き込まれていない可能性が考えられます。USBメモリー内の無線LAN設定情報を作成しなおして再度ご確認ください。



4

設定が成功すると「ピピー」と音がなり、橙点滅が、高速緑点滅(無線リンク状態)に、変わり無線接続完了です。

5

「ピポッ」と音がなりましたら、USBメモリーを取り外します。



注意

音が鳴らない場合は?

【USB機器を取り外す】をご確認の上、USBメモリーを取り外してください。



以上で設定は完了です。
Windows XP SP2でのUSBメモリーへの無線LAN設定コピー


ここでは、Windows VistaTMでのUSBメモリーへの無線LAN設定コピー手順例について説明します。
Windows® Connect Nowキー(WCNK)の作り方です。

詳細については、マイクロソフト株式会社にお問い合わせください。

2

[スタート]→[コントロールパネル]をクリックします。

2

[ネットワークとインターネット]の項目の[ネットワークの状態とタスクの表示]をクリックします。


2

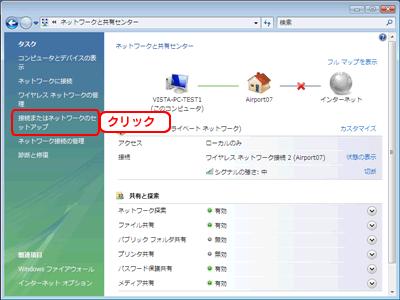

左上の[接続またはネットワークのセットアップ]をクリックします。

3

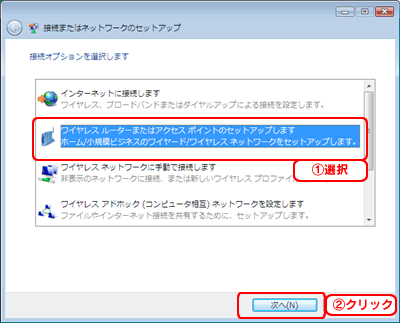

[接続またはネットワークのセットアップ]ウィザードが表示されますので、[ワイヤレスルーターまたはアクセスポイントのセットアップします]をクリックして選択し、[次へ]をクリックします。


4

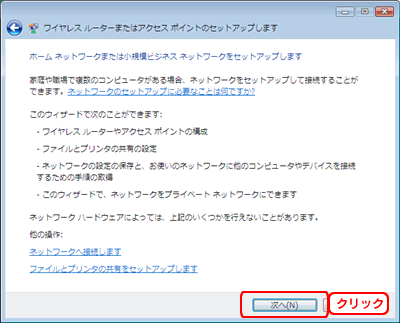

[ホームネットワークまたは小規模ビジネスネットワークをセットアップします]と表示されますので、[次へ]ボタンをクリックします。

5

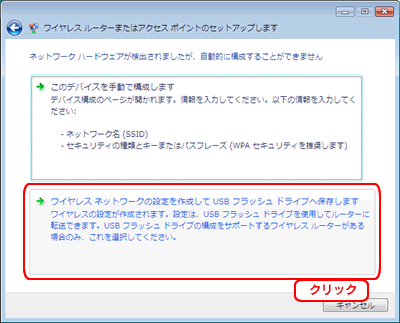

数分経つと、[ネットワークハードウェアが検出されましたが、自動的に構成することができません]と表示されます。[ワイヤレスネットワーク設定を作成してUSBフラッシュドライブへ保存します]をクリックします。

6

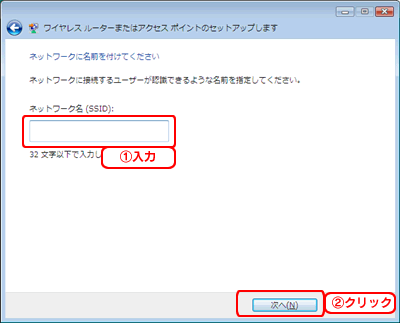

[ネットワークに名前を付けてください]と表示されますので、本製品と接続するアクセスポイントのSSIDを入力し、[次へ]ボタンをクリックします。

7

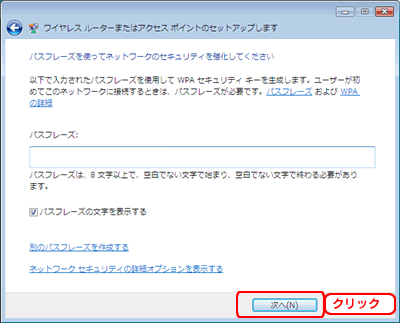

[パスフレーズを使ってネットワークのセキュリティを強化してください]と表示されますので、[次へ]ボタンをクリックします。

※標準では、WPA-PSK(TKIP)で生成されます。WEP、暗号無しで設定を行いたい場合は、[ネットワークセキュリティの詳細オプションを表示する]をクリックします。
8

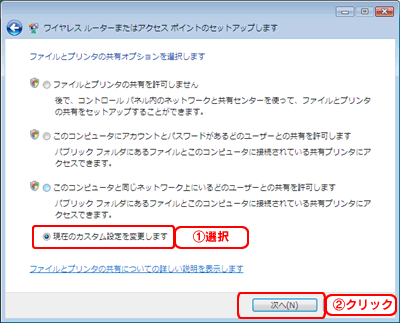

[ファイルとプリンタの共有オプションを選択します]が表示されます。[現在のカスタム設定を変更します]を選択して[次へ]をクリックします。

8

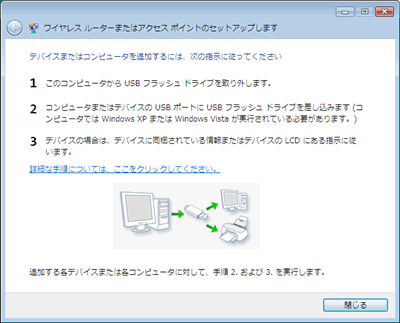

[デバイスまたはコンピュータを追加するには、次の指示に従ってください]が表示されます。





USBメモリーは、画面右下タスクトレイに表示されているアイコンをクリックし、[安全な取り外し]を行ってからはずしてください。

USBメモリーを取り外したら、他の機器にセキュリティー情報をコピーしてください。

コピー方法は、各ネットワーク機器の取扱説明書をご覧ください。
以上で設定は完了です。
Windows XP SP2でのUSBメモリーへの無線LAN設定コピー


ここでは、Windows XP SP2でのUSBメモリーへの無線LAN設定コピー手順例について説明します。
Windows® Connect Nowキー(WCNK)の作り方です。

詳細については、マイクロソフト株式会社にお問い合わせください。

2

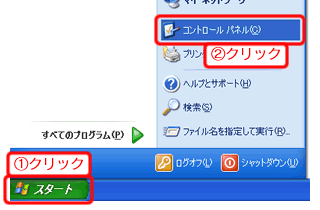

[スタート]→[コントロールパネル]をクリックします。

2

[ネットワークとインターネット接続]をクリックし、[ワイヤレスネットワークセットアップウィザード]をクリックします。


2

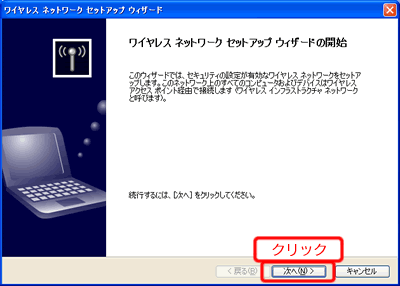

以下の画面が教示されますので、[次へ]ボタンをクリックします。

3

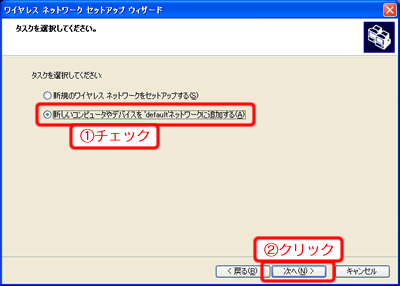

「新しいコンピュータやデバイスを'(現在のSSIDが表示されます)'ネットワークに追加する」をチェックし、[次へ]ボタンをクリックします。


(画面は、SSIDが[default]の例です)
4

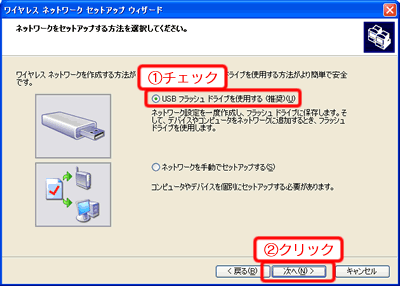

「USBフラッシュドライブを使用する(推奨)」をチェックし、[次へ]ボタンをクリックします。

5

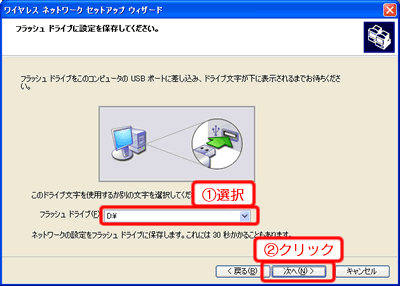

USBメモリーをパソコン本体に差し込み、USBメモリーのドライブ名選択した上で、[次へ]ボタンをクリックします。

6

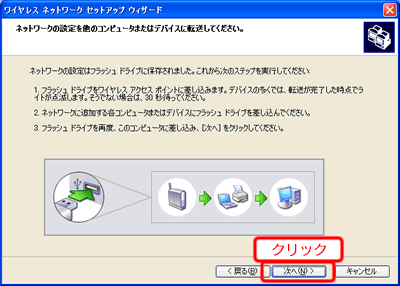

画面に従い、USBメモリーを取り外し、上記のTS-MCAM-Gへの設定(【USBメモリーでの無線LAN設定】参照)を行います。

7

設定が完了したのを確認し、[次へ]ボタンをクリックします。

8

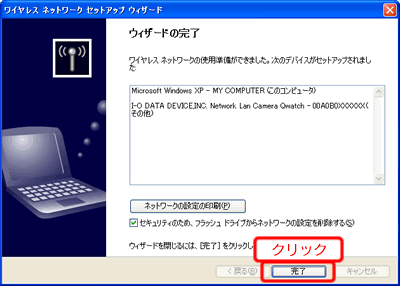

結果が表示され、設定は完了です。
そのまま、[完了]ボタンをクリックしてください。



以上で設定は完了です。
