for WN-G54/CB3L

用語解説困ったときには本マニュアルでの呼び方/マークの説明

3 暗号化する(WPA)

WPAモードの設定を変更する(IEEE802.1x Radius Server)



以下の環境があることをご確認ください



 IEEE802.1x Radius Server(EAP-TLS対応)
 認証局(CA:Certificate Authority)
 あらかじめ、アクセスポイントをWPAモードに設定して、Radius Serverに登録をしてください。



←通信を暗号化する目的←暗号化する(WEP)


ページトップへ戻る

設定手順


IEEE802.1x部分の設定に関しては、ネットワーク管理者にご確認ください。
以下の手順は、設定方法の例のひとつです。






Windows XP SP1以前の場合

Windows XP SP2の場合



Windows XP SP1以前の場合

認証局から証明書を発行してもらいます。


2

発行された証明書をインストールします。
発行された証明書を右クリックして、[証明書のインストール]をクリックします。




3

[スタート]→[コントロールパネル]をクリックします。


4 [ネットワークとインターネット接続]をクリックし、続けて[ネットワーク接続]をクリックします。
(クラシック表示の場合は、[ネットワーク接続]をダブルクリックします。)

5 [ワイヤレスネットワーク接続]アイコンを右クリックし、[プロパティ]をクリックします。

6

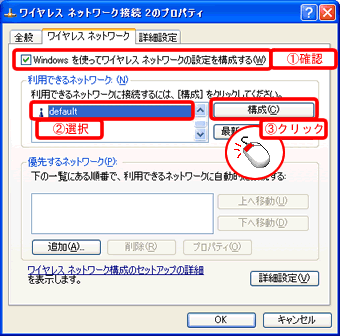

1.[ワイヤレスネットワーク]で、[Windowsを使ってワイヤレスネットワークの設定を確認する]にチェックがついていることを確認します。

2.[利用できるネットワーク]から、通信するネットワーク名を選択します。
(例:弊社製アクセスポイント、および弊社製アクセスポイント付きルータの初期出荷状態の場合は「default」)

3.[構成]をクリックします。

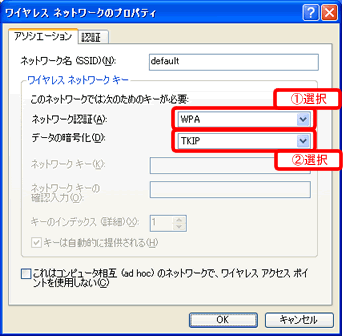

[ワイヤレスネットワークのプロパティ]画面で下記の設定をします。

ネットワーク認証(WPA)
データの暗号化(TKIP or AES)

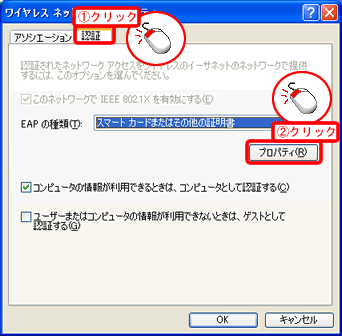

[認証]タブをクリックし、[プロパティ]ボタンをクリックします。

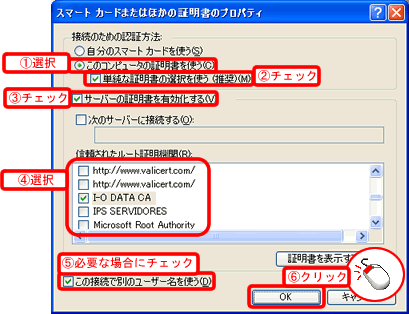

下記の設定をします。

1.[このコンピュータの証明書を使う]を選択します。

2.[単純な証明書の選択を使う]にチェックを付けます。

3.[サーバーの証明書を有効化する]にチェックを付けます。

4.[信頼されたルート証明機関]から、インストールされた証明書を選択します。

5. 別のユーザー名での認証を行う場合、[この接続で別ユーザー名を使う]にチェックを付けます。

6.[OK]ボタンをクリックします。




10

[OK]ボタンをクリックします。


11

しばらくすると認証が確認されますので、認証確認を行います。


以上で、WPAモードで暗号化されたアクセスポイントと接続する設定は終了です。


これで、本製品を無線LAN接続する準備が整いました。


注意

暗号化を行う場合、暗号化で通信するすべてのパソコンで設定する必要があります。





←通信を暗号化する目的←暗号化する(WEP)


ページトップへ戻る



Windows XP SP2の場合

認証局から証明書を発行してもらいます。


2

発行された証明書をインストールします。
発行された証明書を右クリックして、[証明書のインストール]をクリックします。



2 本製品をいったん抜き差しします。

3 画面右下のタスクトレイのアイコンに『ワイヤレス ネットワークが検出されました』と表示されますので、クリックします。


4

[ワイヤレス ネットワークの選択]画面が表示されますので接続先を選択して、[接続]ボタンをクリックします。



5

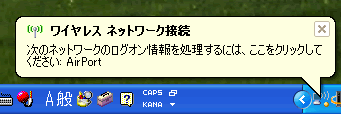

画面右下のタスクトレイのアイコンに『次のネットワークのログオン情報を処理するには、ここをクリックしてください:xxxxx』(xxxxxは接続先のSSID)と表示されますのでクリックします。



6

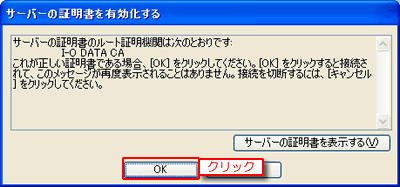

[サーバーの証明書を有効化する]画面が表示されますので、[OK]ボタンをクリックします。

⇒接続が成功すると、[ワイヤレス ネットワークの選択]画面で、接続先のSSIDに[接続 ☆]と表示されます。





以上で、WPAモードで暗号化されたアクセスポイントと接続する設定は終了です。


これで、本製品を無線LAN接続する準備が整いました。


注意

暗号化を行う場合、暗号化で通信するすべてのパソコンで設定する必要があります。
