設定ユーティリティについて

　　　
起動方法

次のいずれかの方法で起動できます。


方法１
[スタート]→[（すべての）プログラム]→[I-O DATA]→[WN-G54 BB]→[WN-G54 BB]を順にクリックします。

方法２

画面右下のタスクトレイのアイコンをダブルクリックします。


参考
　 　 　
●

タスクトレイのアイコン
　 　
表示 意味
パソコンとモデムの無線LAN通信ができている状態です。
モデム（アクセスポイント）が見つからない状態、または、接続設定（プロファイル）が正常に行われていない状態です。
詳しくは、【困った時には】をご覧ください。
本製品がパソコンに認識されていません。
詳しくは、【困った時には】をご覧ください。
　 　 　

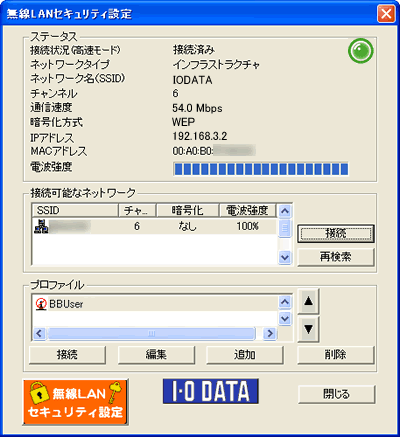

画面説明→メイン画面



▼ステータス
項目 内容
接続状況

現在の無線接続状況を示します。
Nitro XMが有効になっている場合は、右上に マークが表示され、高速モードであることが示されます。

ネットワークタイプ 現在のネットワークタイプを示します。
ネットワーク名（SSID） 現在接続しているSSIDを示します。
チャンネル 現在接続しているチャンネルを示します。
通信速度 現在の通信速度を示します。
暗号化方式 現在の暗号化の種類を示します。
IPアドレス 本製品のIPアドレスを示します。
MACアドレス 本製品のMACアドレスを示します。
電波強度 現在の電波状態を示します。
注意
　 　 　
　高速モードについて

●

高速モードのon/off切り替えはできません。

●

アクセスポイント（モデムを含む）が、PRISM Nitro XMに対応していない、または、Nitro XMがoffの場合、高速モードは利用できません。
お使いのアクセスポイントがNitro XMに対応しているかどうかは、アクセスポイントメーカーにお問い合わせください。

●

高速モードは高速通信や安定した接続を保証するものではありません。お使いの環境により通信速度などは異なりますのでご了承ください。
　 　 　


▼接続可能なネットワーク
項目 内容
SSID 接続可能なネットワークのSSIDを示します。
チャンネル 接続可能なネットワークのチャンネルを示します。
暗号化 接続可能なネットワークの暗号化方式を示します。
電波強度 接続可能なネットワークの電波強度を示します。
[接続]ボタン クリックすると、選択したネットワークに接続します。
[再検索]ボタン クリックすると、接続可能なネットワークを再度検索します。

▼プロファイル
項目 内容
プロファイル

設定ユーティリティで設定したプロファイルのリストを示します。
[接続]ボタン クリックすると、選択したプロファイルに接続を試みます。
[編集]ボタン クリックすると、選択したプロファイルの編集を行います。
【ワイヤレスネットワークのプロパティ】参照
[追加]ボタン クリックすると、プロファイルの新規作成を行います。
【ワイヤレスネットワークのプロパティ】参照
[削除]ボタン クリックすると、選択したプロファイルに削除します。

▼その他のボタン
項目 内容
[無線LANセキュリティ設定]ボタン モデムの設定を行います。
【モデムの設定をしよう】の手順 ２ 以降参照
[閉じる]ボタン ユーティリティの画面を閉じます。


ページトップへ戻る

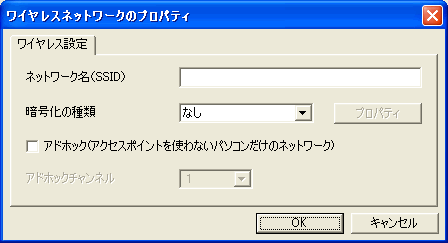

画面説明→ワイヤレスネットワークのプロパティ画面


▼メイン画面で[追加]ボタンをクリックした場合

▼ワイヤレス設定
項目 内容
ネットワーク名（SSID）
[編集]の場合 選択したSSIDが表示されます。（変更できません。）
[追加]の場合 新規に追加するSSIDを入力します。（32文字までの半角英数字で入力できます。）
暗号化の種類 なし、WEP、WPA-PSK/TKIP、WPA-PSK/AESから選択できます。
[プロパティ]ボタン

クリックすると、暗号化キーを設定できます。選択した[暗号化の種類]によって設定が異なります。
設定するキーは、本製品と通信する機器で同じ値にする必要があります。
既に設定済みの機器と通信する場合は、設定済み機器のキーの値を確認し、入力してください。

▼WEPの場合
キー番号 1〜4で選択します。（通常は1を選択します。）
WEPの認証方式 Open System、Shared Keyから選択します。（初期設定：Open System）
WEPキー

  英数字 16進数
64bit 5文字 10文字
128bit 13文字 26文字
16進数は、0〜9またはA〜Fの文字列

▼WPA-PSK/TKIP、WPA-PSK/AESの場合
Pre Shared Key 暗号化するための事前共有キーを、ASCII(8〜63文字)または、16進数(64文字)を用いて入力します。
アドホック チェックを付けると、モデム（無線アクセスポイント）を介さずに、パソコン同士で通信する方式で設定します。
アドホックチャンネル アドホック時に使用するチャンネルを選択します。
[アドホック]にチェックをつけた場合のみ設定できます。
[OK]ボタン クリックすると、設定した内容を反映して画面を閉じます。
[キャンセル]ボタン クリックすると、設定した内容を反映せずに画面を閉じます。
