マニュアルトップ 各部の名前、動作環境、仕様


ご覧になる項目をクリックしてください。

各部の名前とはたらき
動作環境
仕様、出荷時設定表



各部の名前とはたらき

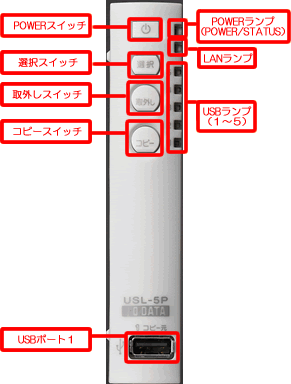

前面


名称
色
状態

POWERスイッチ
-
 本製品の電源をON/OFFします。

選択スイッチ
-
 押すごとに接続しているUSB機器の選択を切り替えます。

取外しスイッチ
-
 選択スイッチで選択したUSB機器を取り外す時に押します。

コピースイッチ
-
 USBポート1に接続したUSB機器のデータを、選択したUSB機器にコピーします。

USBポート１
-
 USB機器を接続します。（主にデジカメやUSBメモリー）

POWERランプ
（POWER/STATUS）

緑
点灯

電源ON時
点滅

シャットダウン
速い点滅

チェックディスク時、本製品設定中、ファームアップデート中
消灯

電源OFF時
赤
点滅

エラー時
（設定画面の【エラー情報】で状態をご確認ください。）

LANランプ
緑
点灯

LANと接続済み
点滅

アクセス中
消灯

LAN接続なし

USBランプ
（１〜５）

緑
点灯

USB機器と接続済み
遅い点滅

該当USB機器を選択時、該当USB機器の取外し作業中
速い点滅

該当USB機器にデータコピー中
消灯

USB機器の接続なし



ランプの動作に異常がある

【困った時には】

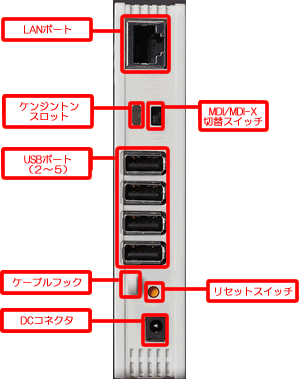

背面


名称
状態

LANポート

 本製品添付のLANストレートケーブルを接続します。

MDI/MDI-X切替スイッチ

 接続先のネットワーク機器がパソコンの場合は[MDI-X]、ハブの場合は[MDI]に設定します。 （ 初期値：MDI）

ケンジントンスロット

 盗難防止用のロックケーブルを購入し、取り付けることができます。下の参考をご覧ください。

USB2〜5ポート

USB機器を接続します。　【本製品のUSBポートにつながる機器】

リセットスイッチ
（RESET）

本製品の設定を初期化します。詳しくは、【本製品を出荷時設定に戻す】をご覧ください。

ケーブルフック

 ACアダプターを抜けにくくするために、ケーブルを通します。
動作中にシャットダウンを完了せずに、ACアダプターが抜けてしまうと、故障の原因になったり、データが消失する恐れがありますので、このフックを使用することをおすすめします。

DCコネクタ

 添付のACアダプターを接続します。

参考
　 　 　
● ケンジントンスロットについて
　 　 ケンジントンロックに合うように作られたセキュリティスロットのことです。ケンジントンロックを固定された安全な机やラックなどに巻き付け、スロットに差し込みカギをかけることで盗難を防ぎます。
詳しくは、Kensingtonマイクロセーバーのホームページをご覧ください。
http://www.nanayojapan.co.jp/microsaver/index.html
　 　 　
　

ページトップへ戻る
動作環境



パソコン本体

本製品は、「LANアダプターを搭載し、TCP/IPが正常に動作する機器」であれば対応しています。



サポート対象 対応環境

機種
OS

LANアダプターを使用できる下記の機種
NEC PC98-NXシリーズ
DOS/Vマシン
※弊社では、OADG加盟メーカーのDOS/Vマシンで動作確認しています。

 Windows XP
Windows 2000
Windows Me
Windows 98(Second Edition含む)
弊社では、上記のOSでご利用いただく場合のみをサポート範囲とさせていただいております。上記以外のOSでご利用いただく場合のサポートは行っておりませんのでご了承ください。



設定に必要なソフトウェア
本製品を設定するには、以下のバージョンのWebブラウザが必要です。お持ちで無い場合は、別途ご用意ください。

Internet Explorer バージョン5.5以上



本製品のUSBポートにつながる機器

対応USB機器

●弊社製ハードディスク
HDZ-UEシリーズ
HDW-UEシリーズ
HDX-UEシリーズ
HDA-iUシリーズ
HDOT-UEシリーズ
HDH-Uシリーズ
HDH-ULシリーズ
HDPX-Uシリーズ
HDPX-USシリーズ
HDMX-Uシリーズ（ハードディスクモード）

●USB対応デジカメ、USBメモリー、カードリーダ/ライター
動作確認済み機種については、弊社ホームページの製品情報をご覧ください。
※ 最新の対応機器については、弊社ホームページをご覧ください。
※ バスパワーモードのハードディスクは、1台のみ接続可能です。（2台以上接続しないでください。） セルフパワーモードでご使用なることをおすすめします。
※ 省電力設定の対応機器は、弊社ホームページをご覧ください。（省電力設定の動作確認機種以外には省電力設定を有効にしないでください。）

対応フォーマット

本製品に接続可能なハードディスクのフォーマット形式は、下記のようになります。 フォーマットにより読み書きの対応が異なりますのでご注意ください。

弊社製LAN-iCN、LAN-iCN2、LANDISKで使用していたハードディスクは、下記のいずれかにてフォーマットしてからご利用ください。

対応フォーマット形式 本製品での対応 パソコンに接続した場合
FAT※1

読み書き可
（2G-1Byteのファイルまで）

読み書き可
NTFS※1

読み込みのみ可

 読み書き可
専用フォーマット※2

読み書き可

 読み込み不可

また、ネットワーク経由での本製品同時アクセス数には、以下のような制限があります。

接続するハードディスクのファイルシステム
台数
FAT
３台まで

NTFS
専用フォーマット

８台まで
※1 FATやNTFSでフォーマットする場合は、ハードディスクをパソコンに接続し、パソコン上からフォーマットしてください。（方法については、ハードディスクの取扱説明書をご覧ください。）
※2 本製品設定画面の【フォーマット】でフォーマットした場合の形式となります。



LAN環境

本製品は、LANで接続します。

パソコンにLANポートを搭載していない場合は、LANアダプターが必要です。 (別売の弊社製ETX-PCIなど)

複数のパソコンを接続するには、ハブ (ハブ機能付きルーター含む)が必要です。(別売の弊社製ETX-SH5など)

無線LAN接続をする場合は、無線アクセスポイント（アクセスポイント機能付きブロードバンドルーター）と無線LANアダプターを接続したパソコンが必要です。

LANアダプター

本製品に接続するパソコンのLANアダプターの設定をご確認ください。
（LANアダプター：LANボード、USB LANアダプター、LAN PCカードなど）

※LANアダプター使用時は、パソコンに取り付け、必要なソフトウェアをインストールしておいてください。（詳しくは、各LANアダプターの取扱説明書をご覧ください。）

ページトップへ戻る
仕様、出荷時設定表


仕様

商品名
COMPACT USB Server

製品型番
USL-5P

LAN

 転送規格

IEEE 802.3、IEEE 802.3u(100BASE-TX/10BASE-T)
最大転送速度

100/10Mbps
コネクタ
RJ-45×1
アクセス方法
CSMA/CD
MDI/MDI-X

スイッチによる切替
Wake On LAN

Magic Packetによる起動
適合ケーブル

UTPカテゴリ５以上、100m以下

USBホスト

 転送規格

USB 2.0(1.1含む)
最大転送速度
480Mbps
コネクタ
USB Aコネクタ×５（前面１、背面４）

電源

 電圧
DC5V
電流
2.2A（MAX）

動作環境

 使用温湿度
5〜35℃、20〜85%(結露無きこと)

物理仕様

 外形寸法
24(W)×90(D)×126(H)mm(突起物含まず)
質量
約150g

ACアダプター

 入力電圧
AC100V（85〜132V)
入力周波数
50/60Hz

LANケーブル
ストレート、1m

出荷時設定表
項目

初期値

システム情報

現在時刻

-

システムバージョン

（出荷時期による）

MACアドレス

00:A0:B0:xx:xx:xx（製品ごとに異なる）

使用可能なネットワーク

MSネットワーク

タイムサーバとの同期

off
タイムサーバ名またはIPアドレス

なし
Wake On LAN

off
バックアップ機能

off
AVeL LinkServer機能

off

ネットワーク情報

COMPACT USB Serverの名前

USL-5P

ワークグループ名

WORKGROUP

コンピュータの説明

COMPACT USB Server

DHCPクライアント

on
IPアドレス

自動取得（取得できない場合は、192.168.0.200）

サブネットマスク

自動取得（取得できない場合は、255.255.255.0）

デフォルトゲートウェイ

自動取得（取得できない場合は、なし)
DNSドメイン名

自動取得（取得できない場合は、なし)

DNSサーバアドレス
自動取得（取得できない場合は、なし)

設定 - MSネットワーク設定

COMPACT USB Serverの名前

USL-5P
コンピュータの説明

COMPACT USB Server

ワークグループ名

WORKGROUP

設定 - TCP/IP設定

TCP/IP設定

DHCPで取得する

設定 - ユーザ設定（追加）

既存のユーザ

なし
新しいユーザ

なし

パスワード

なし

確認パスワード

なし

設定 - ユーザ設定（削除）

既存のユーザ

なし

設定 - ユーザ設定（パスワード変更）

ユーザ変更

なし
新ユーザ

なし

確認パスワード

なし

設定 - グループ設定（追加）

既存のグループ

なし
新しいグループ名

なし

追加するユーザ

なし

設定 - グループ設定（削除）

既存のグループ

なし

設定 - グループ設定（登録ユーザ変更）

グループの選択

なし

設定 - アクセス権設定（共有の情報表示）

USBポート1〜5

すべてのユーザ

設定 - コピー先設定
コピー先設定

装置ボタン

設定 - その他の設定 - 省電力設定

USBポート1〜5

無効

設定 - メンテナンス - 管理者パスワード設定

現在のパスワード

なし
