タグVLANを使用して、複数台のスイッチを繋げたいのですが？

以下内容を参考に設定してください。

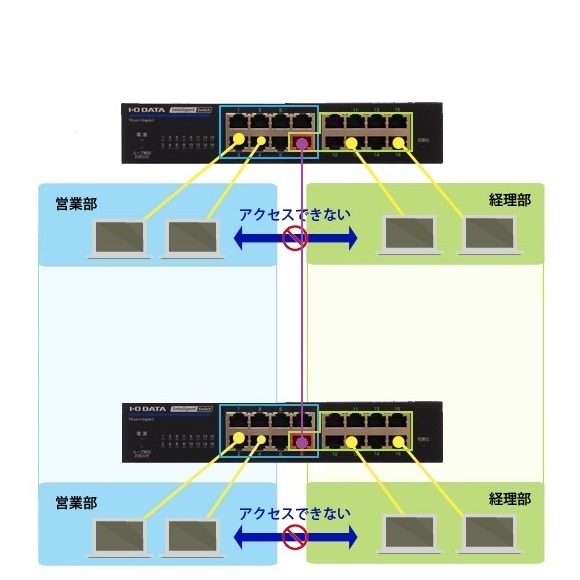

設定例①）
・BSH-G16Mを2台使用し同様の設定を行う
・ポート1-7を営業部
・ポート9-16を経理部
・お互いの部署間での通信は遮断
・ポート8をタグVLANポートとしてもう1台のBSH-G16Mと接続

/support/qanda/images/30715/bsh-gm_tag_notshare.jpg




1．「VLAN」-「VLANを作成」でVLAN2を「VLANリスト」から「作成済みのVLAN」に移動し[適用]をクリックします。

2．「VLAN」-「ポート設定」ですべて（No.1-16）にチェックを入れ[編集]をクリックします。

3.「モード」を［Hybrid］にし[適用]をクリックします（PVIDは1のまま）。

4．「VLAN」-「VLAN設定」で［VLAN2］を選び、No.8-16のメンバーシップを［Untagged］に設定し、[適用]をクリックします。

5．「VLAN」-「ポート設定」でNo.8-16にチェックを入れ[編集]をクリックします。

6．PVIDを［2］に変更し、[適用]をクリックします。

7．「VLAN」-「ポート設定」でNo.8にチェックを入れ[編集]をクリックします。

8．受け入れるフレームのタイプを［Tagged Only］に変更し、[適用]をクリックします。

9．「VLAN」-「VLAN設定」で［VLAN1］を選び、No.8のメンバーシップを［Tagged］に設定し、[適用]をクリックします。

10．「VLAN」-「VLAN設定」で［VLAN2］を選び、No.8のメンバーシップを［Tagged］に設定し、[適用]をクリックします。


以上で設定は完了です。

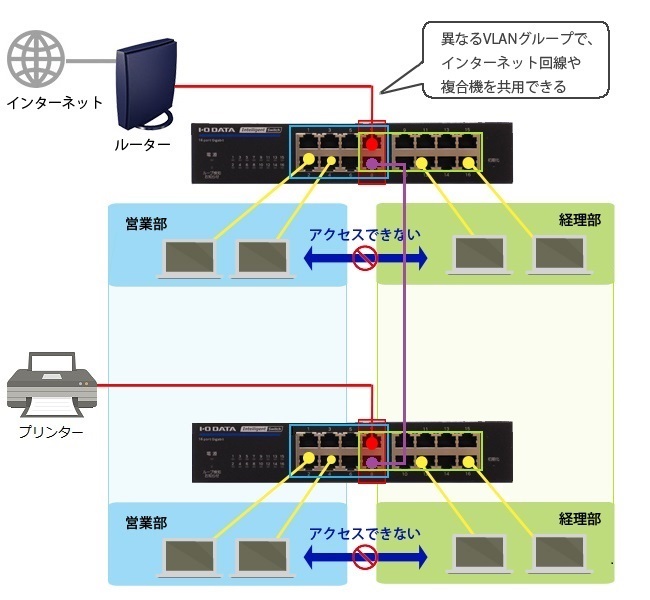

設定例②）
・BSH-G16Mを2台使用し同様の設定を行う
・ポート1-6を営業部
・ポート9-16を経理部
・お互いの部署間での通信は遮断
・ポート7をインターネット回線や複合機用として二つの部署が共有
・ポート8をタグVLANポートとしてもう1台のBSH-G16Mと接続

/support/qanda/images/30715/bsh-gm_tag_share.jpg




1．「VLAN」-「VLANを作成」でVLAN2、VLAN3を「VLANリスト」から「作成済みのVLAN」に移動し[適用]をクリックします。

2．「VLAN」-「ポート設定」ですべて（No.1-16）にチェックを入れ[編集]をクリックします。

3.「モード」を［Hybrid］にし[適用]をクリックします（PVIDは1のまま）。

4．「VLAN」-「VLAN設定」で［VLAN2］を選び、No.1-8のメンバーシップを［Untagged］に設定し、[適用]をクリックします。

5．「VLAN」-「VLAN設定」で［VLAN3］を選び、No.7-16のメンバーシップを［Untagged］に設定し、[適用]をクリックします。

6．「VLAN」-「ポート設定」でNo.1-6にチェックを入れ[編集]をクリックします。

7．PVIDを［2］に変更し、[適用]をクリックします。

8．「VLAN」-「ポート設定」でNo.9-16にチェックを入れ[編集]をクリックします。

9．PVIDを［3］に変更し、[適用]をクリックします。

10．「VLAN」-「ポート設定」でNo.8にチェックを入れ[編集]をクリックします。

11．受け入れるフレームのタイプを［Tagged Only］に変更し、[適用]をクリックします。

12．「VLAN」-「VLAN設定」で［VLAN1］を選び、No.8のメンバーシップを［Tagged］に設定し、[適用]をクリックします。

13．「VLAN」-「VLAN設定」で［VLAN2］を選び、No.8のメンバーシップを［Tagged］に設定し、[適用]をクリックします。

14．「VLAN」-「VLAN設定」で［VLAN3］を選び、No.8のメンバーシップを［Tagged］に設定し、[適用]をクリックします。


以上で設定は完了です。




Q&A番号 30715
このQ&Aの対象製品 BSH-GP08 BSH-G08M BSH-G16M BSH-G24M BSH-GP08MB BSH-G08MB BSH-G16MB BSH-G24MB
