設定準備をする

for WN-G54/R

設定準備をする

設定準備をする

有線LAN設定用パソコンとつなぐ

１

本製品を次の方法で設置します。

横置き

ランプ類が上になるように横置きで設置します。
縦置きスタンドは使用しません。
アンテナは図のように立ててお使いください。

縦置き

本製品添付の縦置きスタンドを利用すると、縦置きで使用できます。

アンテナ部分が上になるようにして、アンテナは図のように立ててお使いください。

壁掛け

次の【方法１】か【方法２】で壁掛けすることができます。環境にあった方法をお選びください。

【方法１】添付の背面取付マグネットを使用します。
１．本製品裏面（図の位置）に背面取付マグネットを取り付けます。
２．スチールキャビネットなど、磁石で固定できる面に取り付けます。

▼本製品裏面

【方法２】添付の壁掛用取付ネジを使用します。
（縦向きまたは、横向きで壁掛けできます。）
１．次の条件で壁面にネジを取り付けます。

▼例）横向きにする場合

２．本製品裏面の凹部にネジを引っ掛けて固定します。
本製品が傾いたり、ガタつく場合は、２本のネジ位置、ネジ間隔、ネジ頭の長さを調整してください。
本製品が固定できたら、アンテナを上に立ててお使いください。

▼横向きにする場合	▼縦向きにする場合

図の位置にネジを引っ掛けます。 (縦向きの場合、アンテナが上になるように固定します。) ▼本製品裏面


		［壁掛用取付ネジ］を取り付ける壁の材質には、注意してください。石膏ボードや薄いベニヤ板などでは、［壁掛用取付ネジ］がゆるんで本製品が落下する恐れがあります。

２

パソコンの電源を切ります。
モデムの電源はいれたままにしておいてください。

３

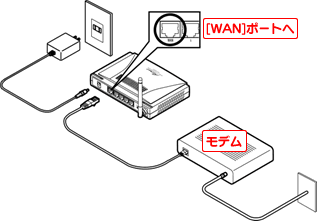

モデムを本製品に接続します。
本製品背面の［WAN］ポートにLANケーブルを接続します。

４

本製品とパソコンを接続します。
１．本製品の1～4ポート(LAN)のいずれかに添付のLANストレートケーブルをつなぎます。
　※パソコンを[WAN]ポートに接続しないでください。

２．パソコンの電源を切った状態で、LANストレートケーブルをパソコンのLANポートにつなぎます。

５

本製品⇒パソコンの順に電源を入れます。
１．ACアダプターを本製品の[DC-IN]と電源コンセントに接続します。

２．パソコンの電源を入れます。


	●	LANケーブルを接続してからACアダプターを接続してください。 ACアダプターを接続した後にLANケーブルを接続すると、本製品を正しく使用できない場合があります。

	●	ACアダプターは必ず添付のものをご使用ください。

	●	ACアダプターを抜いた後、再度挿す場合は5秒以上待ってください。

６

しばらくして、本製品の［WAN］ランプとパソコンをつないだ[LAN]ランプ(1～4)が点灯することを確認してください。

	ランプが点灯していない！
	LANケーブルやACアダプターの接続を再度ご確認ください。【困った時には】をご覧ください。


	●	本製品をDHCPサーバーとしてご利用になる場合は、必ず本製品の電源を入れた後で、パソコンの電源を入れてください。

有線LANから設定する場合は、の作業は必要ありません。
